Сэндвич панели состоят из двух облицовок и теплоизоляционного сердечника, но их несущая способность, пожарные характеристики и теплопередача зависят от конкретной конструкции. Перед монтажом сэндвич панелей сверяют назначение здания, тип сердечника, толщину, крепёж, стыки и требования проекта.
Устройство панели
Сэндвич панели — заводские элементы из двух наружных листов и соединённого с ними утепляющего сердечника. Облицовки обычно выполняют из профилированного металла с защитным покрытием, а внутренний слой производитель подбирает под требуемые свойства изделия. Панель работает как единый элемент только в предусмотренных проектом условиях и при корректном монтаже.
В качестве сердечника применяют, например, минеральную вату или жёсткий полимерный утеплитель типа PIR; конкретный набор вариантов зависит от производителя. Эти материалы отличаются теплотехническими и пожарными характеристиками, но их нельзя ранжировать по одной общей цифре. Сравнивайте значения в технической документации для точной марки, толщины и конструкции стыка.
Профиль облицовок и замок соединяют соседние элементы и участвуют в обеспечении плотности стены или кровли. В стыке могут быть предусмотрены уплотнители, лабиринтный участок, дополнительное заполнение и специальные крепления. Самовольная подрезка замка или замена уплотнителя меняет работу соединения.
Такие панели используют в наружных стенах, перегородках и кровельных ограждениях производственных, складских и других зданий, если назначение допускает выбранный тип изделия. Требуемая толщина, тип облицовки и схема опирания зависят от функции конструкции, нагрузки, режима эксплуатации и проекта. Панель не следует считать универсальным готовым зданием без расчётного каркаса и узлов.
Как подобрать панели
Сэндвич панели подбирают по назначению: наружная стена, внутренняя перегородка и кровельное покрытие работают в разных условиях. Для выбора учитывают пролёт, опоры, снеговую и ветровую нагрузку, внутреннюю влажность, температуру, коррозионную среду и доступ для обслуживания. Эти параметры сопоставляют с таблицами несущей способности именно выбранной серии.
Толщину сердечника выбирают по теплотехническому расчёту, а не только по толщине соседней стены или цене. В расчёте учитывают климат, режим здания, тепловые мосты в каркасе и стыках, а также требования к конденсации влаги. Более толстая панель не исправляет негерметичный замок или неверно спроектированное примыкание.
Пожарные характеристики зависят от состава сердечника, облицовок, толщины, соединений и испытанной конфигурации. Не переносите класс реакции на огонь или предел огнестойкости одной панели на похожее изделие другого производителя. Для зданий с особыми требованиями попросите документы на точную марку и узлы её монтажа и согласуйте их с проектировщиком.
Проверьте, предусмотрены ли панели для внутренней или наружной установки, вертикального или горизонтального монтажа и конкретного вида здания. Различия могут касаться высоты профиля, покрытия металла, типа замка, облицовочной плёнки и направления раскладки. Сопоставьте заказную спецификацию с проектом, включая длины, цвет, толщины стали и расположение крепёжных линий.
Каркас, крепёж и стыки
До поставки проверьте размеры каркаса, расстояния между опорами, их плоскостность и расположение узлов. Панели опирают на несущие элементы, предусмотренные расчётом; изменение шага опор или замена профиля каркаса требует проверки проектировщика. Неровное основание может повредить замок и помешать плотному прилеганию.
Крепёж подбирают по материалу и толщине опоры, расчётной нагрузке и условиям коррозии. В проекте задают тип винтов, шайб, места установки и количество креплений в рядовых и краевых зонах. Не считайте число саморезов по соседнему объекту: нагрузка на края и углы кровли или стены может отличаться.
При монтаже сэндвич панелей замковые соединения собирают в предусмотренной последовательности, контролируя положение уплотнителя и отсутствие перекоса. Не забивайте элементы в замок с усилием, которое деформирует кромки, и не оставляйте открытые полости в стыке. Дополнительные герметики используют только в совместимой системе и по деталям проекта.
Для герметизации примыканий сэндвич панелей к фундаменту, цоколю, углам, парапетам, карнизам, дверям и окнам устанавливают фасонные элементы с нужным перекрытием и уплотнением. В узлах предусматривают отвод воды и защиту сердечника от увлажнения, не перекрывая водоотводные каналы. Упрощённая металлическая накладка не всегда заменяет проектное решение примыкания.
Для кровли отдельно проверяют направление укладки, стыки по длине, крепление к прогонам, конёк и карниз. Шаг опор и допустимую нагрузку выбирают по расчёту, с учётом снега, ветра, монтажа и будущего обслуживания. Не ходите по установленной панели, если это не разрешено инструкцией и расчётной схемой; для регулярного доступа применяют предусмотренные переходные площадки.
Доставка и монтаж
Во время разгрузки используйте подходящие подъёмные приспособления и траверсы, рассчитанные на длину и массу конкретных изделий. Короткие вилы, стропы без защитных прокладок или подъём за одну точку могут смять облицовку и повредить замок. Работы организуют по схеме изготовителя с ограждением зоны и подготовленным местом складирования.
Храните пакеты на ровном устойчивом основании, защищайте от прямого намокания и обеспечивайте вентиляцию под укрытием. Не складывайте пакеты друг на друга, если это запрещено инструкцией, и не размещайте запас материала на смонтированной кровле без расчёта. При длительном хранении проверяйте, чтобы между облицовками не скапливалась вода.
Перед подъёмом осмотрите панели и удалите транспортную защитную плёнку в момент, который указан производителем. Режьте металл инструментом, рекомендованным для конкретной облицовки, собирайте металлическую стружку и защищайте открытые кромки способом из инструкции. Абразивное резание может повредить покрытие и оставить горячие частицы, поэтому не применяйте его без разрешения производителя.

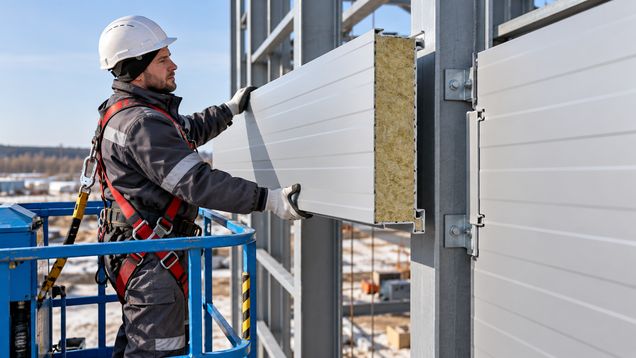

Монтаж кровельных и стеновых панелей на высоте проводят с коллективной защитой от падения и предусмотренной страховочной системой. Подъём крупного элемента ограничивают при условиях, когда ветер и видимость мешают безопасному управлению грузом. Работы контролирует подготовленный руководитель, а зона перемещения панели должна быть свободна от людей.
Эксплуатация и контроль качества
После монтажа проверьте прямолинейность рядов, плотность замков, непрерывность уплотнений, расположение крепежа и завершённость фасонных деталей. Убедитесь, что защитное покрытие не повреждено, а царапины и срезы обработаны по требованиям производителя. Скройте конструкцию отделкой только после фиксации узлов и закрытия замечаний.
Состояние стен и кровли проверяют после сильных осадков, ветра, строительных работ и в рамках установленного графика осмотра. Ищите протечки, ослабленные крепления, вмятины, коррозию, повреждения покрытия и смещение фасонных элементов. При дефекте выясните его причину до локального ремонта, чтобы вода или нагрузка не продолжали воздействовать на сердечник.
Для конкретных сэндвич панелей сохраните паспорта, сертификаты, схему раскладки, данные о сердечнике, крепеже и применённых уплотнителях. Эти сведения нужны для ремонта, оценки пожарных характеристик, подбора совместимых деталей и подтверждения характеристик всей конструкции. Не заменяйте панель отдельного участка изделием с другими параметрами без проверки проекта.
Перед закрытием фасада или началом эксплуатации проверьте стыки, опоры, крепёж, примыкания и документы на точную серию изделий. Отдельно убедитесь, что проектная нагрузка и пожарные требования подтверждены для собранной системы, а не только для сердечника. Сэндвич панели применяйте по расчёту и инструкциям производителя для выбранной конструкции.
