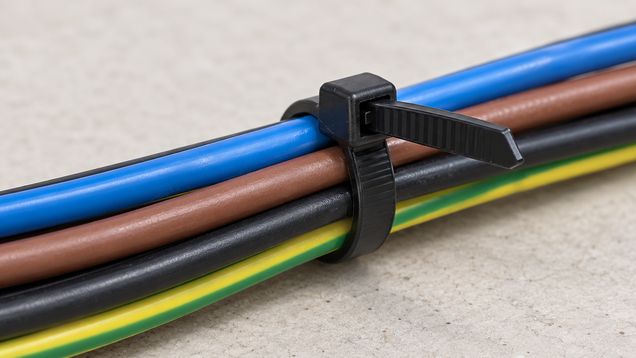

Кабельная стяжка удерживает провода и кабели собранными в пучок, помогает закрепить трассу на опоре и сохраняет порядок в щите. Длину кабельной стяжки выбирают по окружности пучка и запасу для замка; материал и прочность подбирают по температуре, влаге, ультрафиолету и нагрузке. Чрезмерное натяжение может повредить изоляцию.
Как устроен стяжной крепёж
Кабельная стяжка обычно состоит из гибкой ленты с зубчатой поверхностью и замковой головки. Конец пропускают через головку, после чего фиксатор удерживает ленту от обратного движения. У разных конструкций замок может быть одноразовым, разъёмным или металлическим; повторное открытие допустимо только для моделей, специально рассчитанных на это.
Самозатягивающийся замок удобен для быстрой сборки пучка, но после защёлкивания длину часто нельзя исправить без обрезки. Для временной укладки выпускают многоразовые варианты с защёлкой, а для монтажных работ в щитах — крепления с площадкой под винт или клеевой основой. Назначение и пределы использования проверяют по маркировке производителя.
Пластиковые модели обычно делают из полиамида; распространённый полиамид 6.6 (PA66) сочетает прочность и гибкость, но его свойства меняются с температурой и влажностью. Производители выпускают также термостойкие, ударопрочные, негорючие и УФ-стабилизированные составы. По одному цвету нельзя надёжно определить материал или область применения.
Материал и условия эксплуатации
Натуральный светлый полиамид часто выбирают для помещений, а чёрные изделия могут иметь добавки для устойчивости к ультрафиолету. Это не универсальное правило: наружную эксплуатацию подтверждают обозначение материала и паспорт конкретной серии. Для фасада, теплицы, автомобиля или солнечной установки проверь допустимые температуры, срок воздействия солнца и совместимость с влагой.
Для горячих зон выпускают специальные полимеры и металлические варианты. Стальные ленты выбирают по марке металла и воздействию среды: условия в сухом цехе, у морского побережья и рядом с химическими веществами различаются. У металлической модели могут быть гладкое покрытие или защитная оболочка, чтобы уменьшить риск повреждения кабеля.
Устойчивость к огню, маслам, кислотам, солям или моющим средствам не следует из слова «прочная». Если трасса находится в производственной зоне или должна сохранять свойства при пожаре, нужные показатели подтверждают стандартом, паспортом и документацией на конкретный товар. Специальное требование проекта может потребовать крепёж из другого материала.
Как подобрать длину, ширину и прочность
Кабельная стяжка подбирается по внешнему периметру собранного пучка, толщине ленты и конструкции замка. Ленты должно хватить, чтобы обхватить пучок, пройти через головку и оставить короткий конец для затяжки. Слишком короткий вариант не зацепится надёжно, а длинный будет выступать и может мешать соседнему оборудованию.
Размер кабельной стяжки сверяют с диаметром пучка и допустимой нагрузкой. На упаковке указывают длину, ширину, тип замка и нередко предельное усилие на разрыв, но это значение не означает, что крепёж можно затягивать до разрушения изоляции. Вес кабелей, вибрация, направление нагрузки и способ фиксации учитывают вместе.
При сборке не сдавливай оболочку кабеля: лента должна удерживать пучок, не врезаясь в его поверхность. Для оптических и информационных кабелей особенно важно не ухудшать геометрию и не создавать тесных изгибов. Если производитель провода ограничивает усилие или радиус сгиба, соблюдай эти ограничения при фиксации.
Для тяжёлой трассы одной пластиковой петли может быть недостаточно. Применяют опорные площадки, клипсы, металлические ленты или кабельные лотки, рассчитанные на вес и вибрацию. Не подвешивай силовой пучок на тонком крепеже, предназначенном для лёгких проводов внутри шкафа.
Замок, площадки и многоразовые варианты
Внутренний зубчатый замок подходит для одноразового закрепления: ленту затягивают до нужного положения и отрезают остаток. Разъёмные модели открывают без разрушения, чтобы менять состав пучка при обслуживании. Перед выбором оцени, потребуется ли доступ к проводам после монтажа и допустим ли одноразовый расходник.
Крепёж с площадкой используют, когда пучок нужно закрепить на стенке шкафа, панели или другой поверхности. Площадка может иметь отверстие под винт, защёлку для профильной рейки или клеевую основу. Клеевой слой держится только на чистом основании и в пределах температуры, заданной изготовителем; при вибрации или нагрузке предпочтительнее предусмотренная механическая фиксация.
Для металлических вариантов выбирают конструкцию замка и ширину ленты под условия эксплуатации. Некоторые изделия имеют шариковый фиксатор, другие — складной или прорезной замок. Стальная кромка не должна контактировать с изоляцией без защитного покрытия или гладкого профиля, если при затяжке возможно перетирание.
Монтаж без повреждения проводов
До установки разложи провода без перекрещивания и проверь, что сгибы не зажаты замком. Для крепления кабельной стяжкой оставь запас на тепловое расширение и доступ к разъёмам, если этого требует трасса. Не затягивай ленту так, чтобы она сплющивала оболочки или врезалась в край пучка.
При большом объёме работ используют инструмент с регулировкой натяжения и обрезкой хвоста заподлицо с головкой. Он помогает получить повторяемое усилие и не оставляет острый выступ. При ручной установке хвост срезают подходящими кусачками, не направляя лезвие к изоляции и не оставляя острых краёв.
Одноразовый крепёж не используют повторно после снятия. Повреждённый зубец, деформированная головка, трещины или следы перегрева снижают надёжность фиксации. При осмотре электрощита заменяют старые элементы, если они растрескались, потеряли упругость или давят на кабель.
Что проверить перед покупкой
Кабельная стяжка проверяется по размеру, материалу, типу замка и условиям, указанным на упаковке. Для наружной фиксации ищи конкретное подтверждение стойкости к УФ-излучению, для горячей среды — допустимую рабочую температуру, для солёного или химически агрессивного воздуха — подходящую марку металла или покрытия.
- Измерь окружность пучка и добавь место, необходимое для прохода конца через замок.
- Сверь ширину, длину и допустимую нагрузку с задачей и типом поверхности.
- Проверь, одноразовая модель или разъёмная, и подходит ли замок к способу обслуживания.
- Осмотри ленту и головку на трещины, заусенцы, деформацию и повреждение зубцов.
- Уточни, требуется ли монтажный инструмент с регулировкой усилия.
До фиксации кабельной стяжкой убери из пучка строительный мусор и разверни проводники так, чтобы не зажать соединители, маркировку и подвижные части. После установки проверь, что лента удерживает кабели, но не повреждает изоляцию, а обрезанный край не касается соседних проводов или рук монтажника.
Если крепёж ставят на вибрирующее оборудование, периодически осматривай пучок и опорные точки. Срок замены определяют по паспорту изделия и состоянию на объекте; при трещинах, коррозии замка или ослаблении фиксации крепёж заменяют до того, как трасса начнёт провисать.
