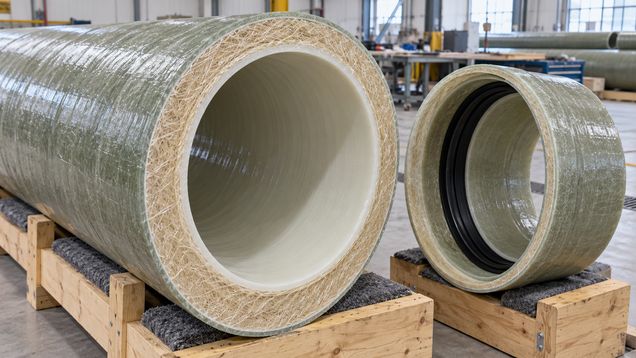

Стеклопластиковая труба — композитное изделие, где стекловолокно усиливает полимерную матрицу. Конструкция и толщина стенки зависят от давления, диаметра и способа производства. При выборе стеклопластиковой трубы проверяют тип смолы, класс жёсткости или давления, назначение и совместимость соединений.
Из чего состоит композитная стенка
Стеклопластиковая труба производится из стеклянного армирования и термореактивной смолы; в некоторых конструкциях добавляют минеральный наполнитель. Внутренняя поверхность, несущий слой и наружный слой могут иметь разный состав и выполнять разные функции. Поэтому два изделия похожего цвета и диаметра не обязательно одинаковы по назначению и характеристикам.
Армирующие волокна воспринимают значительную часть механической нагрузки, а смола связывает слои и защищает их от рабочей среды. Состав смолы, ориентация волокон, количество слоёв и способ изготовления влияют на прочность по окружности и вдоль трубы. Производство бывает непрерывным, намоточным или центробежным, поэтому конструкцию сверяют по паспорту конкретной серии.
Для выбора стеклопластиковой трубы запросите сведения о типе смолы, армировании, внутреннем лайнере и допустимом режиме эксплуатации. Песчаный наполнитель используют не во всех вариантах, а защитный внутренний слой может отличаться по толщине и химической стойкости. Изготовитель должен подтвердить характеристики готового изделия, а не только назвать сырьё.
Самотечная канализация и напорная сеть
Композитные трубы выпускают для разных режимов: самотечного отвода стоков, напорного водоснабжения, промышленных жидкостей и других проектных задач. Например, ASTM D3262 относится к безнапорным стеклопластиковым трубам для санитарных стоков, дождевой воды и некоторых промышленных отходов. ASTM D3517 описывает изделия для систем транспортировки воды под давлением; стандарты приведены как примеры, а не универсальная замена местным нормам.
Для самотечной линии задают диаметр, уклон, расчётный расход и кольцевую жёсткость. Последняя связана с поведением стенки под внешней нагрузкой и должна соответствовать грунту, глубине заложения и конструкции траншеи. Нельзя подбирать трубу только по внутреннему диаметру, если не проверена её жёсткость и опора по проекту.
Напорные изделия выбирают по номинальному давлению, температуре, рабочей среде и режимам пуска и остановки. Учитывают гидроудар, вакуумные условия, продольные усилия на поворотах и требования к закреплению стыков. Самотечную трубу нельзя считать пригодной к давлению только потому, что стенка выглядит массивной.
Жёсткость, нагрузка и грунт
Заглублённая композитная линия работает совместно с окружающим грунтом: боковая опора и качество уплотнения влияют на деформацию стенки. Проектировщик выбирает класс кольцевой жёсткости с учётом ширины траншеи, типа засыпки, глубины, уровня грунтовых вод и транспорта на поверхности. Значение класса нельзя рассматривать отдельно от технологии монтажа.
При надземной прокладке важны расстояния между опорами, масса заполненной трубы, усилия на фасонных деталях и температурные перемещения. Подвесы и опоры должны распределять нагрузку и не создавать точечного пережатия композитной стенки. Схему крепления берут из проекта и документации производителя.
Ударная стойкость и предел допустимой деформации зависят от конструкции и испытаний конкретного изделия. Не опускайте трубы на каменистое дно, не поднимайте их цепью без защитных прокладок и не допускайте удара концов при разгрузке. Перед укладкой осмотрите поверхность, кромки и соединительные зоны на трещины, расслоения и глубокие царапины.
Смола, температура и химическая среда
Химическую стойкость определяет не только стеклянное армирование, но прежде всего тип смолы, внутренний слой, концентрация вещества и температура. Полиэфирные, винилэфирные и эпоксидные составы имеют разные области применения, поэтому сравнивайте среду с таблицей химической совместимости производителя. Универсального композитного изделия для любых кислот, щелочей и растворителей нет.
Химическая стойкость стеклопластиковой трубы подтверждается для заданных параметров, а не для любого возможного состава жидкости. При изменении концентрации, температуры или длительности контакта материал может вести себя иначе. Для технологической линии перед закупкой зафиксируйте полный перечень веществ, рабочие и аварийные температуры, а также возможные промывочные растворы.
Стеклопластиковая труба должна быть рассчитана на рабочую температуру: при нагреве свойства полимерной матрицы меняются, а допустимый режим может снижаться. Уточните ограничения для длительной эксплуатации, кратковременных пиков, наружного климата и ультрафиолетового воздействия. При наружной установке проверьте, нужна ли защита от солнца или дополнительная облицовка.
Размеры, стыки и фасонные детали
Проверьте номинальный диаметр, наружные размеры, длину секций и допуски на концы. У разных производителей могут отличаться профиль муфты, глубина ввода и конфигурация уплотнителя. Совпадение номинального размера не гарантирует, что элементы разных серий соединятся герметично.
Обычные раструбные муфты часто используют эластомерное кольцо, а для напорной сети могут потребоваться фиксирующие или ограничивающие осевое перемещение соединения. Фланцевые, механические и клеевые решения применимы лишь там, где их разрешает изготовитель. Для каждого стыка проверьте допустимое давление, отклонение по углу, монтажную смазку и порядок сборки.
Отводы, тройники, переходы и фланцы должны быть рассчитаны на те же условия, что и прямые участки. На поворотах и ответвлениях напорной сети возникают усилия, которые передают на опоры или специальные удерживающие узлы. Для соединения с металлическим оборудованием подбирают совместимый переход и защищают композитный конец от чрезмерной затяжки.
Монтаж в траншее и испытания
При подземной укладке основание выравнивают, а материал и толщину постели назначают по проекту. Трубу располагают без точечных опор, соединяют чистыми уплотнителями и постепенно засыпают подходящим материалом. Подбивка боковых зон и равномерное уплотнение помогают обеспечить проектную поддержку стенки.
Для контроля заглублённой стеклопластиковой линии проверяют положение, уклон, стыки, состояние поверхности и деформацию после засыпки. ASTM D3839, например, описывает рекомендации по траншее, укладке, соединению, постели, засыпке и мониторингу деформации подземных стеклопластиковых труб. Конкретный порядок испытаний и допустимые показатели задают применимый стандарт и документация проекта.
Напорный трубопровод испытывают по согласованной программе, контролируя давление, герметичность соединений и устойчивость фасонных деталей. Не повышайте давление быстрее установленного режима и не оставляйте людей рядом с заглушками и временными креплениями. Перед пуском убедитесь, что все опоры, фиксаторы и переходы собраны по схеме. Стеклопластиковая труба не должна принимать вес арматуры или оборудования, если проект предусматривает для них самостоятельные опоры.
Что сверить перед заказом
При закупке стеклопластиковой трубы сопоставьте рабочую среду, самотечный или напорный режим, диаметр, класс жёсткости, давление, температуру и тип смолы. Проверьте стандарт, обозначение партии, перечень испытаний, гарантийные ограничения и правила хранения. Уточните, входит ли уплотнение в комплект и совместимо ли оно с жидкостью в трубопроводе.
Для длинной трассы заранее проверьте наличие отводов, тройников, соединительных муфт и переходов к арматуре или существующей сети. Уточните длину секций и допустимые радиусы поворота, чтобы рассчитать перевозку, кран и место для сборки. Отдельно согласуйте требования к уплотнению, закреплению стыков и защите от внешних нагрузок.
До поставки подготовьте площадку с ровными опорами и защитой от перемещения, а для монтажа — подъемные приспособления без острых кромок. Сверьте маркировку каждой партии с проектной спецификацией и не смешивайте компоненты разных серий без письменного подтверждения совместимости. Если условия сети отличаются от исходных данных, пересмотрите подбор до начала укладки.
