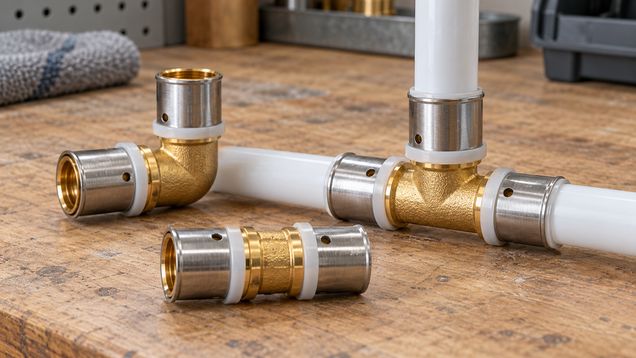

«Пресс фитинги» соединяют трубу и фасонную деталь с помощью механического обжима специальным инструментом. Герметичность зависит от подготовки торца, уплотнительного кольца и совместимости профиля. Перед подбором пресс фитингов проверь материал трубы, давление, температуру и допуск производителя.
Как устроено пресс-соединение
В каталогах выражением «пресс фитинги» обычно называют соединительные детали, которые фиксируют на трубе пресс-машиной. В типичной конструкции есть корпус, уплотнительное кольцо и обжимная гильза или сформированная зона корпуса. При закрытии подходящей пресс-насадки металл или композит сжимается по заданному контуру, а уплотнение занимает предусмотренное положение.
Конструкция пресс фитингов зависит от материала и назначения системы. Для металлической трубы форма соединительной детали, гильзы и уплотнения отличается от вставки для многослойной полимерной трубы. Одни системы имеют смотровые отверстия или индикатор глубины, другие используют отдельную отметку на трубе; наличие таких элементов проверяют по каталогу.
Обжатый стык рассчитан на постоянную работу и обычно не предназначен для разборки и повторного использования. Если нужно изменить трассу, участок с соединителем вырезают и собирают заново с новой деталью, соблюдая требования изготовителя. Пресс-соединение не следует путать с компрессионным фитингом, который затягивается гайкой, или с соединением, собираемым вручную.
Материал трубы и рабочая система
Прессовые соединители выпускают для меди, нержавеющей и углеродистой стали, а также для отдельных многослойных и полимерных труб. Фитинг подбирают именно к указанной системе: по наружному диаметру, толщине стенки, типу трубы и форме посадки. Внешнее сходство деталей не подтверждает, что они совместимы или рассчитаны на одинаковый режим.
Водоснабжение, отопление, охлаждение, технологические жидкости, газ и пожаротушение предъявляют разные требования к материалу корпуса и уплотнению. Изделие для отопительного контура нельзя автоматически применять в питьевой воде или газовой линии. Применимость подтверждают маркировкой, документацией и разрешениями для конкретной среды и региона.
Если в спецификации указаны «пресс фитинги», уточни производителя и серию трубной системы, а не только диаметр. Для ремонта существующего участка выясни материал и фактический размер трубы, тип старого соединения и доступное место для инструмента. Переход на иной материал выполняют предназначенной для этого деталью, не смешивая случайные элементы.
Профиль обжима и совместимость инструмента
Пресс-машина передаёт усилие через губки, кольцо или цепь с контуром, предусмотренным для конкретного фитинга. В разных системах встречаются профили с обозначениями M, V, TH, U и другими; перечень зависит от изготовителя и размера. Совпадение диаметра губок само по себе не означает совпадение профиля или подтверждённую совместимость.
Проверь допустимый пресс-инструмент, усилие машины, размер насадки, профиль и требования к переходному адаптеру. Некоторые производители допускают стороннюю машину при использовании перечисленных насадок и подтверждённой совместимости; другие ограничивают комбинации оборудования. Ориентируйся на действующую таблицу производителя, а не на универсальные обещания продавца.
Совместимость пресс фитингов и инструмента важна для повторяемости соединения. Изношенная, загрязнённая или повреждённая губка может не сформировать правильный контур, даже если привод завершил рабочий цикл. Перед работой осмотри насадку и машину, проверь срок обслуживания и выполни требования по очистке, смазке и проверке инструмента.
Уплотнение, температура и давление
Уплотнительное кольцо выбирают по рабочей среде, температуре и режиму системы. Внешне похожие кольца могут быть изготовлены из разных эластомеров, рассчитанных на воду, отопительный теплоноситель, масло, газ или химические жидкости. Не заменяй штатное уплотнение кольцом неизвестного состава и не используй смазку, запрещённую изготовителем.
Допустимое давление зависит от всей системы: трубы, фитинга, соединения, температуры и режима эксплуатации. Учитывай постоянную работу, пусковые скачки, вакуум, циклический нагрев и возможный гидроудар. Предельные значения одного компонента нельзя считать разрешённым давлением для смонтированной линии.
Проверь также коррозионную совместимость деталей и качество воды. В смешанных системах некоторые металлы требуют особого порядка установки или изоляции, который задают проект и инструкция производителя. Для технологической среды сообщи поставщику точный состав, концентрацию и рабочую температуру до выбора соединителей.
Размеры, форма и конфигурация трассы
Подбирай фитинг по наружному диаметру трубы и параметрам, указанным в системе: толщине стенки, допуску, материалу и способу подготовки конца. Для перехода между размерами используют редукции, а для разветвления — тройник или предусмотренный отвод. Самодельное растачивание или подгонка торца меняют геометрию посадки и могут нарушить герметичность.
Уточни, какие фасонные детали доступны: прямые муфты, угольники, тройники, переходы, заглушки, резьбовые и фланцевые соединения. Конфигурацию трассы выбирают так, чтобы пресс-машина свободно подходила к каждому стыку и могла завершить ход. В узких шахтах и за облицовкой заранее проверь габариты насадки и возможность удерживать её правильно.
Пресс фитинги применяют только в системах, для которых подтверждены материал, среда и рабочие параметры. До монтажа проверь расстояния между опорами, компенсацию температурных перемещений и крепление оборудования, чтобы вес арматуры не передавался на соединитель. Для скрытой прокладки соблюдай требования проекта к доступу, испытанию и фотофиксации стыков.
Подготовка трубы и выполнение обжима
Отрежь трубу ровно и инструментом, подходящим для материала, затем убери заусенцы. Для отдельных полимерных труб инструкция может требовать калибровку или фаску; для металла — особую обработку кромки. Не повреждай наружную поверхность на участке посадки и не допускай попадания стружки внутрь системы.
Отметь глубину ввода, вставь трубу до контрольной отметки и установи пресс-губку или кольцо на предусмотренный участок фитинга. Проверь положение уплотнения, отсутствие перекоса и правильную ориентацию насадки. Выполни полный цикл пресс-машины по её инструкции и не прекращай обжим до окончания рабочего хода.
Перед прессованием удали с поверхности трубы, фитинга и губок грязь, воду и металлическую стружку. Не используй повторно фитинг с повреждённой гильзой, отсутствующим кольцом или следами неудачного обжима. Если цикл прервался или инструмент показал ошибку, действуй по процедуре производителя и не объявляй стык готовым без проверки.
Проверка соединений и испытание системы
После завершения каждого стыка осмотри его со всех доступных сторон и проверь отметку глубины, положение гильзы и след обжима. Если система имеет цветной индикатор или функцию обнаружения необжатого соединения, используй её только как дополнительный контроль. Отсутствие индикатора не означает, что соединение можно не проверять.
Перед закрытием штроб, шахт или перекрытий проверь все соединения и проведи испытание по проекту и инструкции системы. Методика и испытательная среда зависят от назначения линии; давление и длительность испытания нельзя выбирать произвольно. Зафиксируй результаты и устрани течь заменой дефектного участка, а не внешним замазыванием фитинга.
Инструменту тоже нужен контроль: осматривай губки, адаптеры, корпус и аккумулятор, а обслуживание проводи с указанной периодичностью. Не используй насадку с трещиной, люфтом или нарушенной геометрией. Для большого объёма работ заранее убедись, что есть подходящий инструмент для каждого диаметра и профиля соединений.
Что проверить при закупке
Само название товара не описывает совместимость изделия. При закупке пресс фитингов сверяй марку и серию трубы, диаметр, материал корпуса, профиль, тип кольца, давление, температуру и перечень разрешённых сред. Запроси паспорт или технический лист, где указаны ограничения применения и совместимый инструмент.
Собери комплект по схеме: фитинги, переходы, уплотнения, пресс-машина, губки или кольца нужного профиля, резак, калибратор и расходные материалы. Проверь, нужны ли отдельные насадки для крупных диаметров, и есть ли пространство для их установки на объекте. Учти требования к обслуживанию инструмента и наличие запасной батареи при длительном монтаже.
До закрытия трассы назначь контроль глубины ввода, полноты прессования и итоговое испытание. Если инструкция допускает пресс-машину другого бренда, проверь конкретное сочетание привода, насадки и фитинга по актуальной таблице изготовителя. При отсутствии подтверждения подбери рекомендованный комплект или получи письменное согласование поставщика системы.
