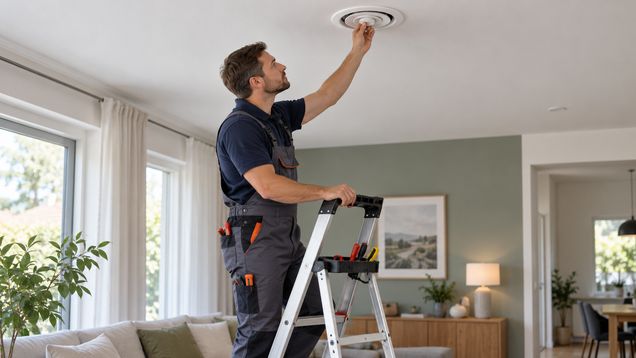

Анемостат — регулируемый воздухораспределитель на конце вентиляционного канала; он выпускает или забирает воздух через щель вокруг подвижного элемента. При выборе анемостата учитывают назначение системы, расчётный расход, размер канала и положение узла в комнате. Настройку проверяют после монтажа всей вентиляции.
Как устроен конечный воздухораспределитель
Анемостат устанавливают на конечном участке ветви воздуховода, чтобы распределять приточный воздух или удалять его из помещения. У распространённых моделей положение центрального диска меняет ширину кольцевой щели и проходное сечение; конструкция и способ регулировки зависят от изготовителя. Деталь не создаёт воздушный поток сама по себе и не заменяет вентилятор, фильтр или рассчитанную сеть каналов.
Приточные и вытяжные варианты могут внешне быть похожими, но их аэродинамика и назначение отличаются. В схеме дома заранее определяют, где подают наружный воздух, а где удаляют воздух из комнат; нельзя менять местами функции только потому, что отверстия подходят по размеру. Если один узел обслуживает кухню, санузел или другое помещение со специальным режимом, его выбирают по проекту вентиляции.
Как подобрать размер и расход
Размер выходного элемента согласуют с диаметром или формой присоединительного участка, но одного совпадения размеров недостаточно. Для выбора нужны требуемый расход воздуха, располагаемое давление, характеристики шума и данные конкретной модели; изготовители публикуют таблицы или диаграммы для подбора. Подбор только по площади комнаты не показывает, будет ли сеть обеспечивать нужный воздухообмен.
Расчётный расход связан с задачей всей вентиляции: количеством людей, назначением комнат, источниками влаги и загрязнений, работой вентилятора и сопротивлением каналов. При дефиците притока вытяжное отверстие не сможет компенсировать закрытые приточные пути, а чрезмерное открытие одного выхода может отнять расход у других ветвей. Поэтому конечные значения задают не изолированно для одной комнаты, а для системы в целом.
Где разместить узел в комнате
Анемостат размещают в точке, предусмотренной проектом воздухораспределения: на потолке или стене в зависимости от типа изделия и направления струи. Для притока важно, чтобы воздушная струя успевала смешаться с комнатным воздухом и не создавала устойчивое ощущение сквозняка в зоне отдыха или рабочего места. Отступы от балок, светильников, шкафов и других препятствий сверяют с геометрией помещения и рекомендациями изготовителя.
Вытяжной воздухораспределитель ставят там, где он сможет забирать воздух из предусмотренной зоны и где к нему останется доступ для чистки и регулировки. Его не закрывают высоким шкафом, карнизом или декоративной панелью, если такое препятствие мешает движению воздуха. При размещении в ванной или кухне учитывают влажность, загрязнение жирами и температуру, выбирая исполнение, рассчитанное на эти условия.
При наличии нескольких точек заранее определяют направление движения воздуха между зонами. Обычно воздух подают в чистые жилые помещения и удаляют из зон, где накапливаются влага и запахи, но конкретная схема зависит от проекта и типа оборудования. Дверные зазоры, переточные решётки и закрытые межкомнатные двери тоже влияют на фактический обмен между комнатами.
Как выполнить монтаж без подсоса и дребезга
Корпус крепят к монтажному кольцу, патрубку или подготовленному основанию так, чтобы соединение с воздуховодом было устойчивым и герметичным. Щели вокруг присоединения могут подсасывать воздух из потолочной полости, создавать шум и искажать измеренный расход. Способ крепления, уплотнения и глубину посадки выбирают по конструкции канала и инструкции к изделию.
До отделки проверяют, что к узлу можно подвести канал нужного положения и что монтажная глубина не конфликтует с потолочной конструкцией. Съёмную часть устанавливают после завершения пыльных работ, чтобы внутрь не попали строительная пыль, штукатурка и мусор. При монтаже нельзя деформировать резьбу или механизм настройки: повреждённый диск может заедать и дребезжать при потоке.
Как настроить распределение воздуха
Настройка положения диска изменяет проходное сечение, но число оборотов само по себе не задаёт точный расход. Его проверяют измерительным прибором при работающей системе и при тех положениях дверей, фильтров и вентилятора, которые соответствуют обычной эксплуатации. После регулировки нескольких ветвей измерения повторяют, потому что изменение сопротивления одного выхода может повлиять на соседние помещения.
Если расход недостаточен или слышен свист, сначала выясняют причину: проверяют фильтр, чистоту канала, работу вентилятора, открытость приточных путей и герметичность соединений. Нельзя просто максимально открыть все выходы или закрутить диск до упора, не сверив допустимые режимы сети. Повышенный шум может быть следствием слишком большого расхода через узкую щель или неправильного подбора изделия.
Как обслуживать и сохранять настройку
Пыль и жировые отложения постепенно уменьшают свободное сечение, особенно в кухонных и влажных помещениях. Наружную часть снимают и очищают способом, разрешённым изготовителем, не теряя исходную глубину установки подвижного диска. Если после обслуживания изменилось положение регулировки, расход проверяют заново.
Не перекрывайте вентиляционный канал полностью, если он должен постоянно удалять воздух по проекту системы. При сильном запахе, сырости или обратном движении воздуха проверяют всю схему, а не только конечный регулятор: причиной могут быть закрытый приток, загрязнение, неисправность вентилятора или нарушение работы общего канала. При работах в многоквартирном доме учитывают общую вентиляционную систему и не меняют её без проверки совместимости.
Что отметить в проекте и при сдаче работ
На плане указывают тип воздухораспределителя, место установки, присоединительный размер, направление работы и расчётный расход. Для обслуживания полезно записать исходное положение механизма, параметры вентилятора и измеренные значения после балансировки. Эти данные позволяют отличить последующее изменение настройки от изначально неверного расхода.
Анемостат после очистки или регулировки повторно проверяют при штатной работе вентилятора, открытых приточных путях и обычном положении дверей. В протоколе отмечают измеренный расход, положение регулятора и наличие шума, затем сверяют данные с проектом. Если показания изменились, сначала сравнивают состояние фильтра, каналов и режим системы с предыдущей проверкой.
