Контактор переключает силовую цепь по сигналу управления: катушка приводит в действие главные контакты, а вспомогательные передают состояние в схему автоматики. При работе с контактором заранее проверяют тип нагрузки, напряжение катушки, частоту включений и согласование с защитой. Один номинал по току не описывает пригодность аппарата для любого режима.
Как устроено переключение
Контактор получает управляющее напряжение на катушку и создаёт магнитное поле, которое перемещает контактный механизм. При срабатывании главные контакты замыкают или размыкают силовую цепь согласно конструкции, а пружина возвращает механизм при снятии команды. В типовой схеме силовая и управляющая цепи имеют разные задачи и могут работать при разных напряжениях.
В дистанционной схеме сигнал может поступать от кнопки, термостата, реле, контроллера или системы автоматики. Команда действует на катушку, а не непосредственно на нагрузку; поэтому выход контроллера должен соответствовать электрическим параметрам катушки. Для дистанционной схемы также предусматривают понятный способ ручного отключения и обслуживания оборудования.
Главные контакты рассчитаны на передачу тока нагрузки, вспомогательные используют для сигнализации, блокировки и логики управления. Их состояние в покое обозначают как нормально открытое или нормально закрытое, но конкретную маркировку сверяют с документацией. Наличие дополнительного контакта не означает, что он рассчитан на ту же мощность, что и силовые полюса.
Выбор по нагрузке и режиму
Для выбора контактора учитывают назначение цепи, характер тока, напряжение, расчётную нагрузку и число полюсов. Важна категория применения, потому что нагреватель, осветительная линия, трансформатор и электродвигатель по-разному нагружают контакты при включении и отключении. Номинал выбирают по данным изготовителя для фактической нагрузки, а не только по числу ампер на лицевой панели.
Для резистивной нагрузки условия коммутации обычно отличаются от режима асинхронного двигателя с пусковым током. В технической документации встречаются категории применения, например AC-1 для определённых неиндуктивных или слабоиндуктивных нагрузок и AC-3 для типового управления двигателями с короткозамкнутым ротором. Категорию и допустимую мощность сверяют с паспортом конкретной серии и схемой оборудования.
Маркировка может содержать несколько значений тока или мощности, относящихся к разным напряжениям и режимам работы. Их нельзя считать взаимозаменяемыми: таблицы производителя могут задавать отдельные пределы для частых пусков, реверса, торможения или непрерывной работы. Если нагрузка работает циклично, в расчёт включают число операций, длительность включения и ожидаемый пусковой режим.
Для сети дома дополнительно проверяют систему питания и то, какие проводники должны коммутироваться по проекту. Число полюсов и допустимую схему выбирают с учётом местных требований, устройства нейтрали и защитных мер. Нельзя самостоятельно исключать защитный проводник или менять принятую схему только ради установки аппарата меньшего размера.
Катушка и цепь управления
Контактор имеет катушку управления, параметры которой указывают отдельно от параметров силовых контактов. Сначала определяют доступное напряжение управления и переменный или постоянный ток, затем подбирают исполнение с подходящими номиналом и частотой. Нельзя подавать на катушку напряжение силовой сети по умолчанию: оно должно совпадать с маркировкой конкретного изделия.
При оценке катушки учитывают не только её номинальное напряжение, но и потребление при срабатывании и удержании, если это важно для выхода контроллера или маломощного источника питания. Короткий просадочный импульс может мешать уверенной работе, а длительное несоответствие параметрам повышает риск перегрева. Требования к допустимому диапазону питания и условиям управления берут из технического описания.
В схеме предусматривают нужное число вспомогательных контактов и их исходное состояние. Они могут передавать сигнал о положении механизма, формировать самоподхват или блокировать одновременную работу двух направлений привода. Логика блокировки должна оставаться безопасной при пропадании питания и отказе управляющего сигнала.
Схему управляющего выхода проверяют вместе с катушкой и промежуточными устройствами. Некоторые электронные выходы рассчитаны на ограниченный ток, тогда как пусковой импульс катушки может быть выше её потребления в установившемся режиме. Если изготовитель требует промежуточное реле или модуль подавления перенапряжения, учитывают его подключение и возможное влияние на время отпускания.
Согласование с защитой
Коммутацию цепи обычно выполняют контактором, а перегрузку и короткое замыкание отключают отдельными защитными аппаратами. Для двигателя могут применяться согласованные автоматический выключатель или предохранители и реле перегрузки либо комплексное устройство защиты. Конкретное сочетание выбирают по документации оборудования и расчёту цепи.
Реле перегрузки оценивает длительное превышение тока двигателя и может разорвать цепь управления катушкой, но само по себе не всегда заменяет защиту от короткого замыкания. Защита должна учитывать кабель, ожидаемый ток повреждения, условия отключения и характеристики выбранных аппаратов. При подборе моторной сборки проверяют таблицы координации производителя, а не объединяют устройства произвольно.
В проекте также проверяют допустимые напряжение и ток силовых полюсов, тип нагрузки, условия монтажа и электрический ресурс. Высокая частота операций, тяжёлый пуск или частое переключение под нагрузкой могут потребовать другого исполнения. Для бытовой инженерной системы полезно заранее предусмотреть доступ для осмотра и замену без изменения всей схемы управления.
Монтаж в шкафу или щите

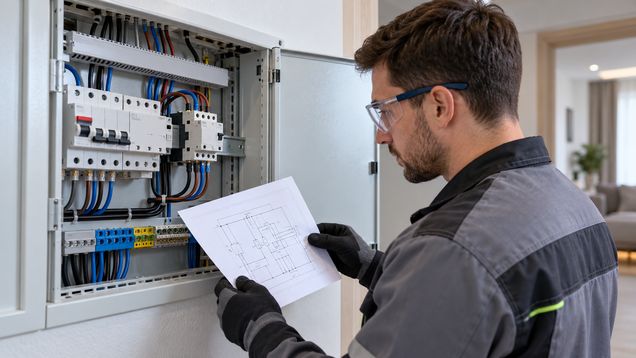

Место установки выбирают по проекту щита и ограничениям изготовителя по температуре, ориентации, расстояниям и отводу тепла. Рядом с нагревающимися аппаратами или плотной группой устройств фактическая температура может отличаться от расчётной. Если для серии указано снижение допустимой нагрузки при повышенной температуре, его учитывают при выборе.
Перед монтажом сверяют габариты, способ крепления, сечение проводников, тип наконечников и допустимый момент затяжки. Недостаточная затяжка может вызвать нагрев соединения, а чрезмерное усилие повредить клемму. В шкафу оставляют место для проводки, маркировки, вентиляции и безопасного доступа к обслуживаемым элементам.
Вводы силовой и управляющей цепей прокладывают и маркируют так, чтобы их можно было различить при осмотре. Проводники не должны мешать движению механизма или перекрывать вентиляционные отверстия; изгибы и укладку выполняют с учётом требований к кабелю. Изменения заводской схемы подключения без согласования с проектом и документацией могут привести к неверной работе защиты.
При комплектации шкафа заранее подбирают совместимые дополнительные блоки, перемычки и аксессуары. Не каждый модуль подходит к любой серии, даже если внешне совпадает способ крепления. Наименования, совместимость и положение вспомогательных блоков уточняют по каталогу производителя, сохраняя маркировку для дальнейшего обслуживания.
Проверка и поиск неисправностей
На контакторе перед пуском проверяют маркировку, фиксацию, отсутствие загрязнений и соответствие фактической схемы проекту. Работы и измерения в щите выполняет квалифицированный специалист при отключённом питании и подтверждённом отсутствии напряжения. После подачи питания проверяют действие команды без нагрузки, если это допускает схема и документация.
Пусконаладка включает проверку напряжения на катушке, срабатывания механизма, состояния вспомогательных цепей и реакции защиты. Для установки в цепи двигателя отдельно подтверждают правильность последовательности фаз и направление вращения подходящим способом, предусмотренным проектом. Затем работу оценивают под штатной нагрузкой и убеждаются, что аппарат не издаёт необычного шума и не нагревается сверх допустимого.
При отсутствии срабатывания сначала проверяют команду, питание управляющей цепи, предохранитель и состояние блокировок. Гудение или частое дребезжание могут быть связаны с просадкой напряжения, неправильной катушкой, загрязнением либо механическим препятствием; причину устанавливают по документации и измерениям. Замена катушки или контактов на аналог с похожей маркировкой без проверки параметров не подтверждает совместимость.
Нагрев корпуса, следы дуги, нестабильное включение или сваривание контактов требуют безопасно отключить оборудование и провести проверку. Осмотр аппарата не заменяет диагностику защищаемой цепи: причиной могут быть перегрузка, неподходящий режим коммутации или ослабленное соединение. После устранения причины повторно проверяют защитные аппараты и управляющую логику до возврата системы в работу.
При плановом обслуживании фиксируют модель, настройки защиты, условия работы и результат осмотра, чтобы сравнивать состояние при следующих проверках. Периодичность и допустимые операции определяет изготовитель с учётом нагрузки и частоты включений. Перед передачей системы владельцу проверяют, что контактор правильно выбран, управляется по проектной схеме и не подменяет предусмотренную защиту.
