Столбчатый фундамент состоит из отдельных опор под колоннами или стойками и подходит для здания с каркасной схемой, если грунт выдерживает расчётные нагрузки. Положение каждой опоры определяют по плану здания, а её сечение и глубину — по проекту и данным об участке. Проект столбчатого фундамента учитывает связи между опорами, воду и возможные осадки.
Как работают отдельные опоры
Столбчатый фундамент передаёт нагрузку на грунт не сплошной полосой, а через несколько опор в рассчитанных точках. На опоры ставят стойки или колонны каркаса, а нагрузка от здания передаётся через них в грунт. Под каждой опорой устраивают подошву, размеры которой назначают по расчёту грунта и конструкции.
Дом со столбчатым фундаментом нуждается в согласованной схеме опирания: отдельные основания не должны смещаться независимо друг от друга там, где здание должно работать как единое целое. Связи между опорами и ростверк — балка, объединяющая их верхние части, — предусматриваются по проекту. Ростверк может нести стены или соединять колонны, но его назначение зависит от конструктивной схемы.
Столбчатая опора отличается от сваи способом устройства и передачи усилий. Опорный столб обычно возводят в открытой выемке, а сваю погружают или изготавливают в грунте и рассчитывают с учётом её взаимодействия с окружающими слоями. Название фундамента само по себе не определяет технологию: ориентируются на рабочие чертежи.
Для каких зданий подходит такая схема
Отдельные опоры рассматривают для каркасных построек, где вертикальная нагрузка передаётся в местах стоек или колонн. Между опорами можно оставить пространство для подполья или лёгкого ограждения, если это предусмотрено проектом. Отсутствие сплошной ленты не означает, что можно поставить стены прямо на грунт или на случайные перемычки.
Под тяжёлыми непрерывными стенами нагрузка распределяется иначе, чем под колоннами. Если проект предусматривает кладку между опорами, она должна иметь рассчитанное основание или опираться на соответствующую балку. Неравномерная осадка соседних столбов может вызвать трещины в стенах, перекос проёмов и повреждение отделки.
При выборе сравнивают столбчатую, ленточную и свайную схемы с учётом грунта, нагрузок, планировки и доступной техники. Столбчатое решение может сократить объём земляных работ и бетона, но требует точной разметки и одинакового контроля множества отдельных оснований. Итоговую стоимость считают вместе с ростверком, полом, утеплением и защитой подполья.
Какие сведения нужны для расчёта
Столбчатый фундамент рассчитывают по планам и нагрузкам здания. Учитывают материал и вес кровли, стен и перекрытий, количество этажей, пролёты, тяжёлые узлы и места установки оборудования. Для каждой опоры определяют передаваемые усилия, а не делят общий вес дома на примерное число столбов.
Инженерные изыскания показывают последовательность грунтовых слоёв, их свойства, влажность и уровень подземной воды. Важны насыпные или слабые прослойки, склон, сезонное переувлажнение и признаки морозного пучения. Эти условия влияют на глубину выемок, устройство подошв, водоотвод и прогноз осадки.
Проверяют не только способность грунта выдержать давление без разрушения, но и ожидаемое оседание каждой опоры. Если столбы нагружены по-разному или стоят на неоднородных слоях, их перемещение может отличаться. В расчёте также учитывают влияние соседних фундаментов и расстояние до подземных коммуникаций.
В проекте столбчатому фундаменту назначают расположение, размеры подошвы и ствола, материал, армирование и отметки. Там же указывают, как опоры связаны между собой, на что опираются стены и как защищены подземные части. Универсального расстояния между столбами или единой глубины для всех участков нет.
Варианты исполнения опор
Монолитные железобетонные столбы бетонируют в опалубке, иногда вместе с расширенной подошвой. Рабочая арматура, размеры подошвы и её соединение со стволом задаются расчётом. Каркас удерживают фиксаторами, чтобы сталь не соприкасалась с грунтом и сохранялся защитный слой бетона.
Сборные бетонные элементы или блоки устанавливают на подготовленное основание по проектной схеме. При монтаже проверяют их положение, отметку и способ соединения с ростверком или балками. Стыки и открытые поверхности защищают от воды, если это требуется условиями участка и конструкцией здания.
Кирпичную кладку или камень нельзя считать равноценной заменой железобетону без расчёта. Материал, влажность грунта, нагрузка и конструкция ствола должны соответствовать проекту. Для опор, которые воспринимают значительные усилия или находятся в сложных условиях, способ исполнения определяет конструктор.
Разметка и подготовка основания
До земляных работ закрепляют оси здания, места каждой опоры и высотные отметки. Проверяют диагонали, расстояния между осями и расположение коммуникаций. Ошибка в координатах одной опоры может привести к тому, что балка или колонна не совпадёт с проектным положением.
Отдельные ямы разрабатывают до проектной глубины, не разрыхляя грунт под подошвой. Если дно перебрано, размокло или в нём появилась вода, его нельзя просто засыпать вынутой землёй. Причину выясняют и согласуют восстановление основания до монтажа или бетонирования.
Подготовительный слой, песчаную подушку или бетонную подготовку устраивают только при наличии такого решения в проекте. Материал, толщина и способ уплотнения должны быть одинаково выдержаны для всех опор, если чертежами не предусмотрено иное. Рыхлая подсыпка под одним столбом способна изменить его осадку относительно соседних.
Глубину и способ крепления стенок выемки выбирают с учётом грунта и безопасности работ. Нельзя оставлять людей под осыпающимися стенками или складировать тяжёлый грунт у самого края котлована. Поверхностную воду отводят так, чтобы она не размывала дно и не попадала в подготовленные ямы.
Армирование и бетонирование

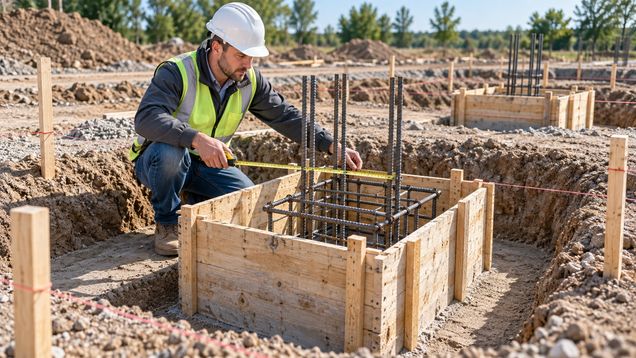

Опалубку устанавливают по размерам из чертежа, проверяют вертикальность и жёсткость подпорок. Арматурный каркас собирают из стержней заданного класса и диаметра, соблюдая нахлёсты, анкеровку и защитный слой. Нельзя менять схему соединений или срезать выступающие стержни, предусмотренные для связи с верхней частью конструкции.
Столбчатый фундамент бетонируют смесью с характеристиками, заданными проектом. Перед подачей сверяют заказ и документы на бетон, проверяют опалубку, арматуру и подготовленное дно. Смесь укладывают и уплотняют подходящим оборудованием, не допуская пустот вокруг стержней и в нижней части опоры.
Верх каждой опоры выводят на проектную отметку, чтобы ростверк или балка опирались без перекосов. Если высота столбов меняется по рельефу, эти различия должны быть отражены в проекте. После укладки бетон защищают от быстрого высыхания и неблагоприятной погоды; нагружать опоры можно после достижения требуемой прочности.
Соединение с ростверком и защита от влаги
Ростверк распределяет усилия между отдельными опорами, когда такое объединение предусмотрено расчётом. Его выполняют из железобетона, металла или другого проектного материала, проверяя опирание и узлы соединения со столбами. Подмена балки досками или случайными перемычками меняет работу конструкции и не считается проектным соединением.
Защита от воды включает меры, подходящие для конкретного участка: гидроизоляцию, отмостку, водоотвод или дренаж. Дренаж должен иметь предусмотренный путь отвода воды; без него вода может остаться у основания. Материалы наносят на подготовленную поверхность и защищают от повреждений при обратной засыпке.
Открытое подполье нуждается в продуманном отводе осадков и защите коммуникаций от замерзания. Если пространство закрывают цоколем или забиркой, оставляют предусмотренные проектом продухи и доступ для обслуживания. Закрытая декоративная облицовка не должна препятствовать отводу воды и проверке состояния опор.
Что проверить до закрытия опор
Перед бетонированием сверяют координаты ям, отметки дна, размеры подошв, опалубку и армирование. До установки ростверка проверяют вертикальность столбов, высоту их оголовков и положение выпусков арматуры. Фото скрываемых элементов с размерами помогают сохранить сведения о выполненных работах, но не заменяют приёмку по проекту.
Если найден другой слой грунта, поступает вода или опора оказалась рядом с коммуникацией, работы на этом месте приостанавливают и согласуют решение с проектировщиком. Нельзя самовольно менять положение столба, увеличивать яму или связывать его с соседней опорой случайной балкой. Изменение фиксируют до продолжения строительства.
Устройство столбчатых фундаментов на склонах, на слабых грунтах и рядом с существующим зданием требует отдельной проверки устойчивости и очередности выемки. До начала работ определяют, как удержать стенки ям, куда отводить воду и не затронут ли земляные работы соседнее основание. Скрытые подошвы и соединения осматривают до обратной засыпки.
