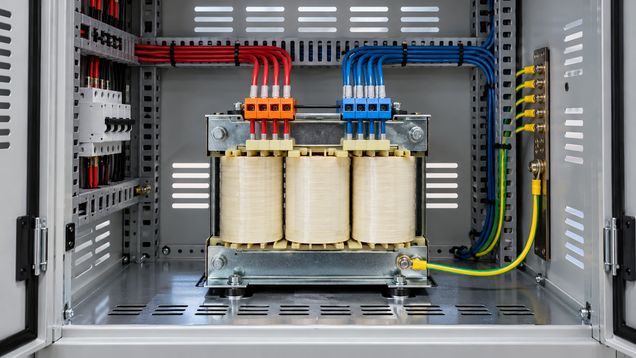

Разделительный трансформатор передает энергию через магнитное поле между первичной и вторичной обмотками, не соединенными напрямую. Он формирует отдельную цепь питания, но не регулирует напряжение и сам по себе не гарантирует электробезопасность. При выборе разделительного трансформатора проверяют назначение, мощность, режим вторичной цепи и защиту.
Что означает электрическое разделение
Разделительный трансформатор имеет отдельные первичную и вторичную обмотки. Энергия передается между ними магнитным полем, поэтому между входом и выходом нет прямого электрического соединения, как в автотрансформаторе с общей частью обмотки. Это называют гальванической развязкой.
Напряжение на выходе определяется параметрами обмоток и режимом нагрузки. Устройство может обеспечивать близкое к входному напряжение либо другой номинал, если это предусмотрено конструкцией. Само слово «разделительный» не означает, что прибор стабилизирует напряжение, преобразует частоту или дает резервное питание при отключении сети.
Гальваническая развязка может ограничить перенос части помех между цепями, но результат зависит от конструкции, нагрузки, экрана и схемы заземления. Наличие отдельного экрана между обмотками проверяют отдельно: он не следует автоматически из того, что трансформатор разделительный. Если задача связана с помехами, уточняют, какие именно помехи нужно уменьшить и какие характеристики указаны производителем.
Где применяют
Такой источник ставят там, где проектом требуется электрически отделить питание отдельного прибора или цепи от питающей сети. Примеры — специальные измерительные и наладочные установки, часть систем управления, оборудование мастерской или выделенное устройство, для которого задана защитная электрическая сепарация. Назначение конкретной модели и разрешенный способ применения проверяют по маркировке и документации.
В установках для бытовой техники или электроники трансформатор может применяться для отдельной нагрузки, если это соответствует требованиям оборудования. Подключение сразу нескольких независимых потребителей меняет условия защитного разделения и должно быть специально предусмотрено схемой. Не следует использовать один трансформатор как универсальное средство «обезопасить» все розетки или проводку дома.
Разделительный трансформатор также может использоваться в цепи управления, когда от нее требуется изоляция относительно другой цепи. Здесь важно согласовать напряжение катушек, контроллеров и датчиков, а также допустимую мощность на выходе. Для управляющей цепи иногда подходит специализированный трансформатор; его характеристики выбирают по суммарной постоянной нагрузке и кратковременному пуску устройств.
Ограничения и безопасность
Электрическое разделение не делает выход безусловно безопасным. На вторичной стороне может присутствовать опасное напряжение между проводниками, а при изменении схемы заземления меняются условия защиты. Любая работа с первичной или вторичной цепью требует соблюдения электробезопасности, даже если между обмотками есть изоляция.
Трансформаторы общего назначения и безопасные разделительные исполнения могут иметь разные требования к изоляции и применению. Проверяют назначение изделия, класс изоляции, сертификаты и указанные изготовителем ограничения. Не считают обычный трансформатор эквивалентом низковольтного источника SELV или иной защитной системы без подтверждения в документации.
Схему вторичной цепи проектируют целиком: решают, как выполнены защитный проводник, заземление, коммутация, защита от сверхтока и отключение при неисправности. Корпус и доступные металлические части присоединяют к защитной системе по документации и действующим правилам. Наличие гальванической развязки не является основанием отсоединять PE или произвольно соединять вторичную обмотку с землей.
Если требуется защита устройством дифференциального тока, его тип, положение и схема включения зависят от того, как организована вторичная сеть. Нельзя переносить схему УЗО с обычного питания без проверки проекта: защита должна обнаруживать предусмотренные виды повреждений именно в выбранной системе. Эту часть решения поручают специалисту, который проектирует и проверяет электроснабжение.
Как выбрать мощность и напряжение
Разделительный трансформатор подбирают по номинальным напряжениям и частоте на входе, требуемому выходному напряжению и характеру нагрузки. Затем оценивают полную мощность в вольт-амперах, а не только полезную мощность в ваттах: коэффициент мощности и режим потребителя влияют на нагрузку. Устройство должно соответствовать условиям сети и длительности работы.
Для трансформатора, который питает двигатель, компрессор или оборудование с импульсным входом, учитывают пусковой ток и кратковременную просадку напряжения. Одной суммы паспортных ватт может быть недостаточно: проверяют длительную мощность и способность выдержать включение нагрузки. Требуемый запас выбирают по данным изготовителя и расчету, а не по универсальному проценту.
Входной и выходной токи различаются при преобразовании напряжения, поэтому кабели и аппараты защиты подбирают отдельно для каждой стороны. Проверяют ток короткого замыкания, допустимый нагрев, падение напряжения на проводах и условия отключения при повреждении. Защитный аппарат не выбирают только по киловольт-амперам на табличке.
Входное напряжение и режим работы разделительного трансформатора должны совпадать с параметрами нагрузки и сети. Уточняют наличие нескольких первичных выводов, допустимые комбинации перемычек, частоту и допустимую температуру окружающей среды. Ошибочное соединение отводов может привести к неправильному напряжению или перегреву.
Конструкция и монтаж
Перед установкой проверяют исполнение: сухой или иной тип охлаждения, корпус, степень защиты от пыли и влаги, способ крепления, вентиляционные зазоры и допустимое положение. Для закрытого шкафа важно, чтобы тепло от обмоток и нагрузки отводилось в пределах паспорта. Нельзя закрывать вентиляционные отверстия или размещать аппарат рядом с источником тепла без расчета.
Подключение первичной и вторичной стороны выполняют по маркировке на клеммах и схеме изготовителя. Защитный проводник, нейтраль и фазные проводники не меняют местами по предположению; все перемычки и отводы сверяют до подачи напряжения. При монтаже не допускают механического натяжения кабеля и оставляют доступ к защитным аппаратам и клеммам для осмотра.
В проекте заранее предусматривают защиту каждой стороны, коммутацию и условия обслуживания. Сечение проводов, ток отключения, селективность и заземление выбирают по расчету и местным требованиям. Если конструкция содержит экран, его подключают именно по указанной схеме; экран не заменяет защитный проводник.
Проверка при вводе в работу
До включения специалист сверяет шильдик, схему обмоток, входное напряжение и выполненные защитные соединения. Затем без подключенной нагрузки проверяет выходные значения способом и прибором, подходящими для данной установки. После этого подключает нагрузку и оценивает, сохраняется ли допустимое напряжение при штатном режиме и при пуске.
Во время работы контролируют нагрев, шум, вибрацию и состояние клемм. Незначительный звук может зависеть от конструкции, но резкий гул, запах нагретой изоляции, потемнение или повторное срабатывание защиты требуют отключения и проверки. Не подтягивают соединения и не снимают крышки на оборудовании под напряжением.
Если выходное напряжение отличается от ожидаемого, проверяют фактическое входное напряжение, выбранные отводы и нагрузку. Перегрев может быть связан с перегрузкой, плохой вентиляцией, неверной схемой или частыми пусками. Причину устанавливают измерениями и документацией, а не подключением нагрузки большей мощности «для проверки».
Подготовка схемы для дома
Перед монтажом разделительного трансформатора определите, какую одну нагрузку или специально спроектированную группу он должен питать и почему требуется разделение. Проверьте входное и выходное напряжение, длительную и пусковую мощность, тип защитного исполнения и нужные характеристики изоляции. Для защиты от помех отдельно выясните, нужен ли экран и как организована вторичная сеть.
В документации найдите схему заземления, обозначения первичных и вторичных выводов, ограничения по защите, охлаждению и монтажу. Уточните, какие устройства должны отключить цепь при перегрузке или повреждении изоляции. До подачи питания специалист проверяет сборку, отсутствие случайных соединений между обмотками и правильность защитных подключений.
Разделительным трансформатором нельзя заменить корректный проект электропроводки, защитные аппараты или проверку состояния оборудования. Если назначение модели или схема вторичной стороны неясны, до подключения нагрузки нужно получить схему производителя и согласовать решение с электриком.
