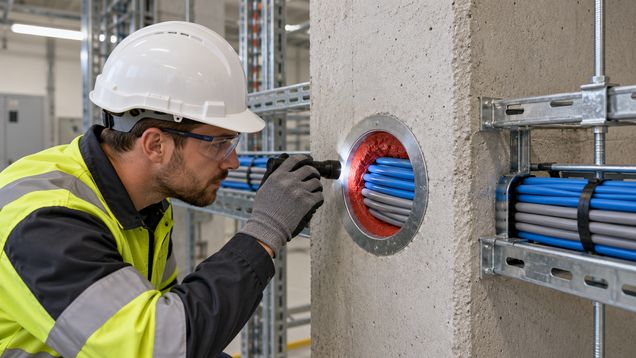

Кабельная проходка — это подготовленный узел, через который один или несколько кабелей пересекают стену или перекрытие. При выборе кабельной проходки учитывают тип преграды, условия эксплуатации, состав линии и требуемую защиту, чтобы не повредить оболочку и сохранить свойства конструкции.
Что называют кабельным проходом
Кабельная проходка — это подготовленный узел, через который кабельная линия пересекает стену, перегородку, перекрытие или другую ограждающую конструкцию. В узел могут входить отверстие, гильза или канал, защита кромок, крепления и материал заполнения. Состав зависит от задачи: в одной ситуации нужно только не допустить истирания оболочки, в другой — дополнительно ограничить проникновение влаги, воздуха, шума или распространение огня.
Гильза — труба или втулка в отверстии, защищающая кабель от кромки. Она не уплотняет проём и сама по себе не обеспечивает огнестойкость. Кабельный ввод с корпусом и уплотнителем применяют для ввода линии в шкаф или оборудование; эти изделия не взаимозаменяемы.
При проектировании кабельной проходки сначала определяют, какую именно конструкцию пересекает трасса и что требуется сохранить после устройства отверстия. Для обычной внутренней перегородки важны аккуратный край и удобство прокладки; для наружной стены добавляется защита от воды и продувания; для преграды с установленными требованиями по огнестойкости нужно специальное решение для проходок.
Как подготовить место и выбрать размер
До сверления сверяют трассу с планом здания и проверяют участок с обеих сторон стены или перекрытия. Внутри могут проходить скрытые кабели, трубы, арматура либо элементы несущей конструкции. Если положение коммуникаций неизвестно, его уточняют подходящим прибором или у ответственного специалиста; отверстие не размещают только по удобству доступа и не делают в предполагаемой балке или колонне без согласования.
Размер отверстия выбирают по наружному габариту гильзы или системы уплотнения, числу кабелей, способу их укладки и необходимому запасу для монтажа. Слишком тесный проём заставляет проталкивать линию с усилием и может повредить оболочку, а чрезмерный оставляет лишний объём, который труднее корректно заделать. Размеры и допустимые зазоры берут из проекта и документации выбранного изделия, а не определяют универсальным правилом для всех стен.
Уточняют материал и толщину конструкции, состояние поверхности и доступ к обеим сторонам. Для пустотной стены и монолитного основания могут понадобиться разные способы подготовки отверстия. Если одну сторону нельзя осмотреть или смонтировать, это учитывают при выборе узла и согласуют доступ заранее.
Кромки отверстия очищают от рыхлых частиц и острых выступов, которые способны надрезать изоляцию. При необходимости устанавливают гильзу, втулку или защитную окантовку с подходящим материалом и толщиной стенки. Края должны оставаться гладкими, а защитный элемент — не иметь заусенцев и не смещаться при протяжке кабеля.
Прокладка и механическая защита
Перед протяжкой проверяют маркировку и состояние кабеля, а также соответствие трассы проектному назначению. Кабель протягивают без рывков, перекручивания и чрезмерного натяжения; допустимое усилие и радиус изгиба определяются типом изделия и его документацией. Если линия не проходит свободно, лучше остановиться и проверить препятствие, чем увеличивать тягу или проталкивать проводник инструментом через узкий проём.
Гильзу выбирают под число кабелей и предусмотренное заполнение, не допуская сильного сжатия оболочек и случайного перемещения линии. Плотность укладки, совместную прокладку силовых и слаботочных кабелей и расстояния между ними сверяют с проектом и документацией кабелей.
Вес линии не должен передаваться на кромку отверстия или на уплотнение. Кабельные лотки и крепления предусматривают по обе стороны прохода так, чтобы участок у стены не провисал и не испытывал постоянного натяжения. Само заполнение не используют как опору для пучка: оно должно выполнять предусмотренную функцию, а не удерживать массу трассы.
Если пересекается противопожарная преграда
Стена или перекрытие могут разделять пожарные отсеки либо быть частью конструкции с нормируемой огнестойкостью. В таком случае отверстие становится нарушением целостности преграды, пока не восстановлена предусмотренная проектом защита. Кабельная проходка в этой зоне должна соответствовать конструкции и условиям конкретного узла; случайно выбранный герметик не подтверждает сохранение требуемых характеристик.
Для таких мест применяют испытанные или классифицированные системы огнезаделки. Их допустимость связана не только с названием материала, но и с тем, на какой стене или перекрытии, при каких размерах проёма, составе кабелей, типе лотка, глубине заполнения и расположении элементов система оценивалась. Нужно сверять техническую документацию на комплектное решение и проектные требования, а не переносить указания с похожей фотографии или соседнего объекта.
Для огнезаделки используют только компоненты системы, предусмотренной для данного узла. Монтажная пена, раствор или универсальный герметик не заменяют её, если не входят в подтверждённое решение. Не смешивают составы из разных комплектов и не меняют их количество.
В разделе 6.20 ДБН В.1.1-7:2016 рассматриваются требования к огнестойкости проходок инженерных коммуникаций через конструкции с нормируемой огнестойкостью. Для конкретного объекта требуемый показатель и применимые документы уточняют по проекту и действующим нормам. Если тип преграды или характеристики узла неизвестны, монтаж приостанавливают и запрашивают проектировщика либо специалиста по пожарной безопасности.
Последовательность монтажа
Сначала подтверждают место и параметры отверстия, отключают или защищают линии, если это необходимо по технологии работ, и подготавливают поверхность. После сверления удаляют пыль и непрочные частицы, проверяют геометрию и отсутствие повреждений кабелей, расположенных рядом. Если фактическая конструкция отличается от проектной или проём получился больше ожидаемого, способ восстановления согласуют до заполнения.
Работу с кабельной проходкой начинают с установки защитной гильзы или элементов выбранной системы и укладки кабелей без перекручивания и чрезмерного натяжения. Монтажные опоры закрепляют отдельно, а положение кабелей удерживают предусмотренными деталями. Материал уплотнения наносят либо устанавливают в указанном производителем порядке: важны подготовка поверхности, глубина, непрерывность слоя и условия отверждения, если они заданы документацией.
Проверяют, что заполнение охватывает требуемую зону, не оставляет незапланированных пустот и не закрывает детали, которые должны оставаться доступными. На открытом участке не должно быть выступающих острых кромок или пережатой оболочки. Излишки материала удаляют только способом, который не нарушает сформированный шов и не повреждает кабель.
Защита от влаги, воздуха и шума
Для наружной стены, влажного помещения или зоны мойки предусматривают защиту от воды и влажного воздуха с учётом направления воздействия, температуры и возможных перемещений кабеля. Подбирают совместимые уплотнитель, ввод и гильзу; одна заделка не подходит автоматически для сухого коридора, фасада и места прямого попадания воды. В наружной стене учитывают направление гильзы и не перекрывают отвод воды. Подготовку основания, совместимость герметика с оболочкой и режим отверждения сверяют с инструкцией продукта.
Приёмка и обслуживание узла
После монтажа осматривают обе стороны конструкции. Кабельная проходка должна соответствовать документации применённой системы; отдельно проверяют опоры и отсутствие натяжения. Фиксируют тип основания, расположение и состав линий, компоненты, дату и исполнителя. До закрытия отделкой фотографируют скрываемый узел и сохраняют документы на огнезаделку.
При дальнейшей эксплуатации обращают внимание на трещины, отслоение, следы воды, коррозию гильзы, смещение кабелей или повреждение оболочки. Обнаружив такой дефект, выясняют его причину и восстанавливают проход по документации, особенно если нарушена огнестойкая преграда. Самовольное заполнение неподходящим составом может скрыть щель, не восстановив функцию узла.
Перед монтажом и при последующем обслуживании сверяют кабельную проходку с документацией на преграду и фактической схемой линии. Если меняются кабели, лоток, размер отверстия или материал заполнения, проверяют допустимость новой конфигурации и при необходимости согласуют решение со специалистом.
