Скользящая опора стропил соединяет стропильную ногу с опорой и допускает предусмотренное узлом перемещение, сохраняя крепление от расчётных нагрузок. В срубе это может компенсировать изменение высоты стен при высыхании древесины. Скользящая опора деревянных стропил должна иметь нужное направление хода и запас перемещения по проекту.
Зачем стропильному узлу допускают движение
Скользящая опора стропил связывает стропильную ногу с мауэрлатом, верхним венцом или другой предусмотренной проектом опорой. Подвижная часть перемещается по направляющей или пазу в заданном направлении, а соединитель удерживает стропило от отрыва и нежелательного бокового смещения. Такой узел допускает ограниченное движение, но не превращает опирание в свободное.
Подвижность может понадобиться в деревянном доме, где после сборки меняются размеры стен и отдельных элементов. Древесина меняет размер прежде всего поперёк волокон при изменении влажности; продольные изменения обычно значительно меньше. В бревенчатой стене перемещение накапливается по венцам и зависит от материала, начальной влажности, узлов и условий эксплуатации.
Это решение применяют только тогда, когда ожидаемое движение учтено в конструктивной схеме. В обычном каркасном доме жесткий или регулируемый узел может быть предусмотрен другим способом; наличие деревянных деталей само по себе не означает, что их нужно сделать скользящими. Сначала определяют, какие части крыши и стен должны перемещаться относительно друг друга.
Что именно допускает опора

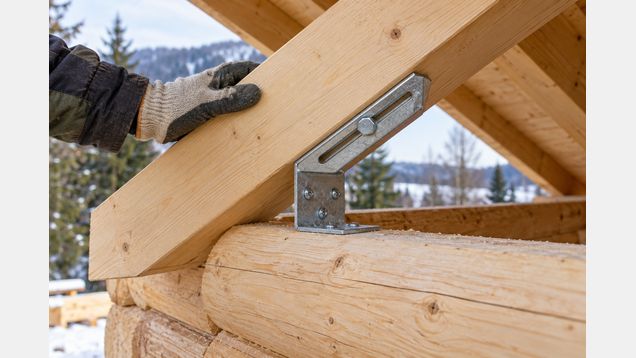

Скользящая опора деревянных стропил обычно состоит из неподвижной направляющей и детали, закреплённой на стропильной ноге. Их соединение ограничивает движение направлением и длиной рабочего хода. Конкретная конструкция может выглядеть как перфорированная планка, салазка или другой сертифицированный крепёж; одинаковый внешний вид не гарантирует одинаковую несущую способность.
При выборе различают направление допустимого перемещения, величину хода и нагрузки, которые соединитель должен передавать одновременно. Помимо собственного веса кровли, узел воспринимает ветровой подъём, а в некоторых схемах — горизонтальные усилия от стропил. Если совместить требуемый ход с удержанием от отрыва не получается, проект меняют, а не ослабляют крепление.
Для скользящей опоры наклонных стропил важно понять траекторию точки крепления. Движение стены строго вертикально не всегда совпадает с направлением паза: угол крыши и схема конька влияют на относительное перемещение деталей. Направление и запас хода указывают в чертеже или подтверждают расчётом, а не определяют по наклону стропильной ноги на глаз.
Стропильная нога также меняет положение при монтаже и под действием нагрузки. Подвижный узел не должен мешать работе связей, обрешётки, кровельной мембраны и примыканий. Водозащитные слои и отделку проектируют с тем же запасом движения, чтобы покрытие не разорвало при перемещении стен.
Когда нужен расчёт перемещения
Для оценки узла собирают сведения о типе стен, древесине, влажности при монтаже, высоте стены, опорной схеме крыши и способе закрепления конька. Учитывают также снеговые и ветровые воздействия, кровельные слои, тяжёлые подвесные элементы и геометрию свесов. Эти данные помогают определить и величину хода, и усилия в крепеже.
В бревенчатой стене усадка связана не только с высыханием одного бревна. Сжимаются контактные швы между венцами, элементы уплотнения и соединения, поэтому фактическое изменение высоты зависит от всей стены. Универсальный ход для любого сруба назначить нельзя: производитель дома и проектировщик используют данные конкретного материала и конструкции.
Скользящая опора стропил должна соответствовать рассчитанной нагрузке в обоих состояниях: в начале эксплуатации и после предусмотренного перемещения. Проверяют крепёж к древесине, толщину и состояние основания, расстояние до кромки, направление пазов и остаток рабочего хода. Если усилие передаётся через металлическую накладку или уголок, его прочность также входит в расчёт.
Особенно внимательно рассматривают крышу, где стропила опираются на стену и коньковую балку, связанную с опорами, перемещающимися иначе. В таком здании один конец стропила может менять высоту относительно другого. Узел нельзя выбирать отдельно от конькового соединения, затяжек, распорок и опорных стоек.
Как подобрать тип и размер крепежа
Каталожную опору выбирают по проектным нагрузкам и направлению хода, затем проверяют разрешённые виды крепежа и материал основания. На странице изготовителя должны быть указаны тип и количество гвоздей или шурупов, допустимые режимы нагрузки и порядок установки. Крепёж из комплекта не заменяют обычными саморезами: их геометрия и сопротивление вырыву могут отличаться.
Рассматривают условия эксплуатации металла, контакт с влажной древесиной и защитное покрытие соединителя. Коррозия уменьшает сечение и может затруднить свободное перемещение. Для наружного или влажного узла применяют только подходящий крепёж и защиту, указанные в проекте и документации изделия.
Проверяют, не будет ли паз перекрыт шайбой, головкой крепежа, утеплителем или соседним элементом. Одна сторона может выглядеть свободной, но после установки стропила, мембраны и отделки фактический ход окажется заблокирован. Запас до края паза должен сохраняться во всём ожидаемом диапазоне движения.
Установка без блокировки рабочего хода
Перед монтажом сверяют маркировку детали, её положение и ориентацию с чертежом. У опоры есть неподвижная часть и подвижная каретка; их нельзя переставлять местами или разворачивать без подтверждения. Рабочее положение устанавливают так, чтобы ход оставался доступен в ожидаемом направлении, а не заканчивался сразу после сборки.
- Проверить состояние стропила, опорной древесины, крепежа и металлических деталей.
- Разметить положение направляющей и подвижной части по узлу проекта.
- Закрепить обе части указанным типом и количеством крепежа, не перекрывая паз.
- Установить стропило, проверить его опирание и сохранить предусмотренный запас перемещения.
- Осмотреть соседние связи и слои крыши, чтобы они не мешали движению узла.
Не подтягивают соединитель так, чтобы он заклинил направляющую, и не забивают дополнительные гвозди в подвижную часть. Нельзя сверлить новые отверстия в стене или стропиле только для того, чтобы совпала разметка. Если детали не сходятся, сначала проверяют геометрию и ориентацию узла, затем согласуют корректировку с проектировщиком или изготовителем крепежа.
Временное раскрепление стропил сохраняют до монтажа постоянных связей и покрытия, если так задано проектом. Скользящий крепёж не заменяет диагональные связи и не обеспечивает устойчивость всей крыши сам по себе. Последовательность установки и снятия временных подпорок должна учитывать незавершённую схему.
Проверка после монтажа и в эксплуатации
При приёмке проверяют, что крепёж установлен в указанные отверстия, направляющая не перекошена, паз свободен, а подвижная деталь находится в заданном положении. Сверяют соединитель с маркировкой и монтажной инструкцией. Видимый запас хода должен соответствовать проекту, а не подбираться по длине паза без учёта рабочего положения.
Если опора стропил уже дошла до конца паза, это повод проверить причину и фактическое перемещение, а не просто заменить крепёж на более длинный. Возможно, стена опускается больше расчётного, деталь установлена неверно или другой узел удерживает конструкцию. Изменение нагрузки или геометрии крыши также требует проверки.
Скользящая опора стропил не исправляет неверную геометрию кровли и не заменяет проверку узлов конька и связей. Если рабочий ход исчерпывается раньше ожидаемого перемещения, причину устанавливают по фактическим отметкам и проекту.
Скользящая опора для стропил не должна быть заблокирована обшивкой, герметиком, утеплителем или случайным крепежом. В ходе осмотра обращают внимание на следы трения, коррозию, вытянутые отверстия, трещины древесины и деформацию опорных деталей. Если движение нарушено, до ремонта выясняют, какая нагрузка действует на узел и куда она перейдёт при разборке.
При изменении влажности древесины соединение перемещается только в пределах предусмотренной направляющей. Снятие саморезов, подрезка планки или попытка зафиксировать стропило могут передать усилие на стену, конёк или другие соединения. Любое такое вмешательство согласуют по всей схеме крыши, а не только по одной металлической детали.
