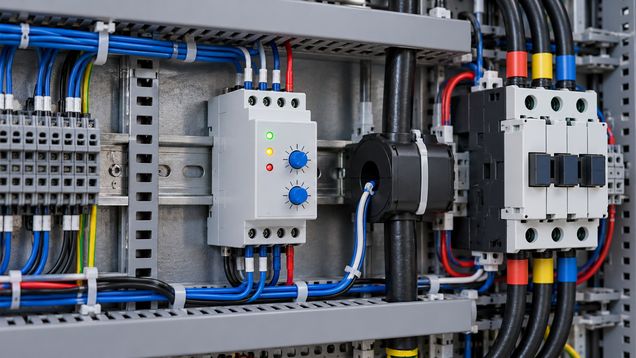

Реле контроля тока отслеживает параметр цепи и меняет состояние выходного контакта при превышении, снижении или выходе за заданный диапазон. Для выбора реле для контроля тока определяют измеряемую цепь, порог, задержку и реакцию автоматики. Уставку согласуют с обычным режимом и возможными кратковременными пиками нагрузки.
Что контролирует реле
Реле контроля тока измеряет ток в выбранной цепи и сравнивает его с установленными условиями. При достижении порога выходное реле переключает контакты или подает сигнал в контроллер. Сам измерительный модуль обычно предназначен для управления, а не для прямого отключения мощного двигателя или защиты кабеля от короткого замыкания.
Уставка может отслеживать превышение тока, его снижение или нахождение в заданном окне. Контроль превышения применяют, когда рост тока может указывать на перегрузку или заклинивание механизма. Контроль пониженного значения бывает полезен для обнаружения обрыва, потери нагрузки или режима, который нужно передать оператору, но сам по себе не определяет причину изменения.
Для насоса снижение тока может сопровождать потерю нагрузки, но тот же признак возникает и по другим причинам. Вентилятор, нагреватель и привод имеют собственные нормальные диапазоны и переходные режимы. Реле лишь сообщает, что измеренное значение пересекло выбранную границу; интерпретацию задают схема и алгоритм установки. Проверку реле для контроля тока проводят на известном штатном режиме, а не по одному случайному показанию.
Режимы срабатывания
При контроле максимального значения выход меняется, когда ток становится выше порога; при минимальном — когда опускается ниже него. Некоторые модели контролируют верхнюю и нижнюю границы одновременно, то есть следят за рабочим окном. Доступные режимы и логика выхода зависят от конструкции и настроек конкретного изделия.
Задержка срабатывания отсекает краткие колебания и импульсы, которые не должны вызывать команду. В отдельных устройствах есть задержка запуска: в это время мотор или оборудование успевает выйти на рабочий режим, а контроль не реагирует на стартовый ток. Если выбрать чрезмерно большую выдержку, реальная неисправность будет замечена позднее, поэтому время согласуют с задачей и допустимым риском.
Гистерезис задает различие между точками включения и возврата. Благодаря ему контакт не переключается многократно при колебании значения около одного порога. Некоторые модели имеют фиксацию аварии, ручной сброс или разные выдержки на срабатывание и возврат; эти функции следует учитывать при проектировании управляющей логики.
Как измеряется ток
Способ подключения зависит от измерительного диапазона. Небольшие значения могут поступать на отдельные измерительные клеммы, проводник иногда пропускают через окно встроенного датчика, а для более высоких токов применяют внешний трансформатор тока. Нельзя пропускать силовую цепь через клеммы, рассчитанные только на измерительный сигнал.
Перед подключением сверяют, измеряет ли прибор переменный ток, постоянный ток или оба вида, какой диапазон и принцип измерения использует. Для переменного тока важны частота и способ оценки значения — например, измерение действующего значения у модели, рассчитанной на соответствующие формы сигнала. Если проводник подключен к неверному входу или диапазону, показание и порог могут быть недостоверными.
Управляющее питание прибора может быть отдельным или зависеть от схемы измерения. Сверяют его напряжение и тип с паспортом, как и допустимую нагрузку выходного контакта. Обозначения нормального и аварийного положения выходов, контактов NO/NC и принципа «замкнутой» или «разомкнутой» цепи не следует переносить с другого устройства.
Где применяют токовый контроль
В системах с электродвигателями контроль превышения может передать сигнал о перегрузке или затрудненном вращении, а контроль пониженного значения — о пропадании нагрузки. В цепях нагрева реле используют для контроля наличия тока и передачи сигнала при отклонении. Выход связывают с входом контроллера, индикатором или катушкой подходящего контактора.
На насосной установке токовый сигнал иногда используют как один из признаков рабочего состояния, но для надежной защиты от сухого хода могут потребоваться датчик давления, расхода или уровня и специальный алгоритм. Для конвейера или вентилятора пороги проверяют во всех характерных режимах, включая пуск и работу с переменной нагрузкой. Универсальная уставка для всех моторов отсутствует.
Устройства для непрерывного мониторинга, простое токовое реле и защитное реле двигателя выполняют разные задачи. Реле контроля может подать сигнал при отклонении, но не обязательно измеряет все параметры или отключает питание безопасным способом. Защиту от сверхтока, короткого замыкания, перегрева и поражения электрическим током обеспечивают соответствующими аппаратами и проектной схемой.
Как подобрать модель
Для выбора реле с контролем тока запишите тип сети, ожидаемый диапазон измерения и нормальные значения нагрузки. Уточните, требуется контроль переменного или постоянного тока, однофазной цепи или нескольких фаз, а также нужен верхний порог, нижний или оба. Диапазон измерения должен покрывать рабочее значение с запасом, но обеспечивать подходящую точность настройки.
Для реле контроля тока сопоставьте точность, гистерезис, задержку срабатывания и запуска, наличие фиксации и способ сброса. Проверьте, нужно ли отдельное питание, какие измерительные входы доступны и совместим ли датчик или трансформатор тока. Если измеряется трехфазный двигатель, убедитесь, что устройство рассчитано на эту схему и предоставляет требуемый контроль каждой фазы.
Выходные контакты выбирают по управляющей цепи и типу подключаемой нагрузки. Катушка контактора может создавать индуктивный импульс, поэтому учитывают категорию применения и требования производителя к подавлению помех. При необходимости мощную нагрузку коммутируют контактором, а реле используют как управляющий элемент.
Настройка и проверка
Сначала измеряют обычный ток в стабильном режиме, при запуске и при характерных изменениях нагрузки. Для верхнего контроля порог устанавливают выше нормальных колебаний, но ниже значения, при котором должно поступить предупреждение или команда. Для нижнего контроля выбирают границу ниже минимального штатного значения; учитывают точность измерения и допустимые отклонения.
Пусковую задержку подбирают так, чтобы нормальный переходный процесс не воспринимался как авария. Задержка срабатывания должна фильтровать короткий всплеск, но оставаться достаточно малой для реакции на длительное отклонение. После установки порога проверяют оба перехода — срабатывание и возврат, особенно если задан гистерезис или автоматический перезапуск.
Монтаж выполняют по схеме производителя: отдельно проверяют силовую цепь, измерительные клеммы, питание и выход. Перед настройкой или переподключением питание снимают и убеждаются в отсутствии напряжения. Работу в щите поручают квалифицированному специалисту; защитные аппараты и сечения проводников рассчитывают независимо от измерительного реле.
Ошибки измерения и ложные команды
Если сигнал появляется только в момент запуска двигателя, проверьте пусковую выдержку и выбранный диапазон. Если контакты переключаются около уставки, оцените необходимость гистерезиса и помехи в измерительной цепи. Не устраняйте проблему произвольным сдвигом порога, пока не подтверждены сами измерения.
При отсутствии срабатывания проверьте схему, положение переключателей режима, измерительный вход, полярность для постоянного тока и фактическое состояние выходных контактов. Также убедитесь, что подключенное управляющее питание соответствует прибору. Индикация на корпусе помогает определить состояние, но её смысл сверяют с руководством конкретной модели.
Повторное срабатывание может быть вызвано реальной сменой нагрузки, нестабильным питанием, неверным расположением трансформатора тока или неподходящим порогом. Запишите измеренные токи и моменты переключения, затем сопоставьте их с технологическим режимом. Это помогает отделить ошибку настройки от неисправности механизма или электрической цепи.
Что проверить перед установкой
Перед покупкой реле для контроля тока сверьте измерительный диапазон, характеристики выходного контакта и наличие нужного режима — превышения, снижения либо окна. Уточните тип измеряемого тока, задержки, способ сброса, условия монтажа и совместимость с внешним датчиком. Заранее определите, какой сигнал должна получить автоматика при каждом отклонении.
Перед монтажом реле контроля тока найдите в документации схему подключения, допустимые токи и напряжения, точность и способ настройки. Сверьте маркировку клемм и положение выходов при нормальном состоянии. После монтажа испытайте порог на реальной нагрузке и зафиксируйте настройки, чтобы дальнейшая диагностика опиралась на проверенные значения.
