Резкий пуск электродвигателя вызывает повышенный ток и ударную нагрузку на механизм. Устройство плавного пуска постепенно изменяет подаваемое на двигатель напряжение и помогает смягчить разгон. При выборе устройства плавного пуска учитывают параметры двигателя, характер нагрузки и режим работы оборудования.
Что меняется во время пуска
При прямом подключении асинхронный двигатель в начале разгона потребляет ток, заметно превышающий рабочий. Одновременно быстро нарастает вращающий момент: ременная передача натягивается рывком, детали редуктора получают удар, а насос может резко изменить давление в трубопроводе. Конкретная величина переходных воздействий зависит от двигателя, сети, механизма и условий запуска.
Устройство плавного пуска управляет напряжением, которое подается на двигатель во время разгона. В электронном силовом блоке для этого обычно применяются тиристоры: блок постепенно меняет проводящую часть периодов сетевого напряжения, а двигатель набирает обороты мягче. Это позволяет уменьшить пусковой ток и рывок, но не отменяет их полностью и не гарантирует одинаковый результат на любом механизме.
Из чего состоит и как работает

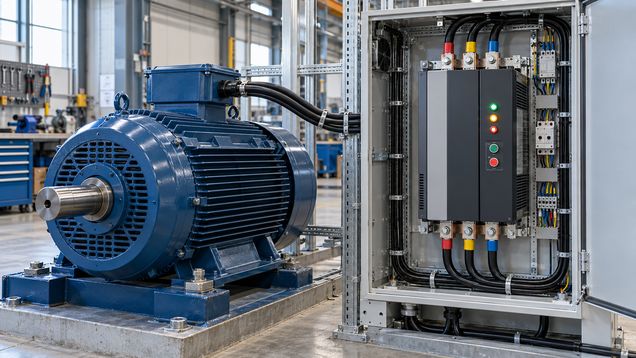

В типовой системе есть электронный пускатель, автоматическая защита, коммутационные аппараты и двигатель. Контроллер принимает команду «пуск», задает алгоритм разгона и следит за параметрами, которые предусмотрены моделью. У некоторых исполнений доступны плавная остановка, контроль фаз, перегрузки, недогрузки или температуры; наличие каждой функции проверяют в документации конкретного изделия.
Принцип действия устройства плавного пуска основан на временном изменении напряжения, а не частоты сети. После завершения разгона двигатель обычно работает с полной частотой питания и близкой к обычной рабочей скоростью. У многих моделей силовая электроника затем шунтируется встроенным или внешним байпасным контактором: это снижает потери и нагрев тиристоров в установившемся режиме.
Байпас — не универсальная отдельная команда для любой схемы. Если он встроен, последовательность переключения задается конструкцией пускателя; для внешнего контактора производитель определяет схему подключения и требуемые настройки. Нельзя подключать или включать контактор по аналогии с другим аппаратом, не сверив электрическую схему и допустимый режим работы.
Где применяют мягкий запуск
Такой способ полезен там, где прямой старт вызывает заметную просадку напряжения, механический рывок или скачок давления. Примеры — насосные агрегаты, вентиляторы, компрессоры, конвейеры, смесители и другие механизмы с электродвигателями переменного тока. Возможность применения зависит от того, хватает ли пускового момента и рассчитан ли пускатель на длительность и частоту запусков.
На механизме с большой инерцией, тяжелым пуском или частыми повторными включениями особенно важна проверка теплового режима. Силовые элементы нагреваются во время запуска, поэтому допустимая продолжительность разгона и число пусков за час ограничены характеристиками аппарата и условиями монтажа. Если паспортный режим не покрывает нагрузку, нужен другой типоразмер или иной способ управления.
Чем пускатель отличается от частотного преобразователя
При проектировании устройство плавного пуска выбирают, когда нужно смягчить переход от остановки к рабочей скорости, а регулирование оборотов после разгона не требуется. Частотный преобразователь меняет частоту и напряжение питания, поэтому может управлять скоростью двигателя в установленном диапазоне. Это разные задачи, и один аппарат не становится заменой другого только потому, что оба умеют выполнять разгон.
Функция плавной остановки в отдельных моделях не обеспечивает точное управление скоростью. Для позиционирования или удержания нагрузки проверьте, нужны ли отдельный тормоз и привод.
Как подобрать оборудование
Исходные данные берут с шильдика двигателя и из проекта: номинальные ток и напряжение, мощность, частоту, способ соединения обмоток и условия сети. Сверяют допустимое напряжение пускателя и диапазон его номинального тока, а затем учитывают нагрузку, время разгона, количество запусков, температуру окружающей среды и высоту установки. Подбор только по совпадению киловатт может дать неверный результат.
Двигатель и нагрузка задают требования к устройству плавного пуска совместно. Важны момент отрыва механизма, инерция, наличие продукта на конвейере, давление в системе и вероятность повторного запуска до полного охлаждения. Для насоса и вентилятора характер нагрузки отличается от тяжелого конвейера, поэтому производители могут задавать разные режимы и допустимую пусковую способность даже для одинакового номинального тока.
Нужно проверить способ включения: линейную схему или, если это разрешено моделью и двигателем, подключение внутри треугольника. При втором варианте токи и номинальные настройки пересчитываются по указаниям производителя; переносить значение из одной схемы в другую без проверки нельзя. Также уточняют, какие автомат, предохранители, контактор, кабель и тепловая защита нужны в конкретной установке.
Настройка и ввод в работу
До подачи питания сверяют схему подключения, затяжку клемм, защитное заземление, маркировку проводов и соответствие аппарата двигателю. Монтаж и проверку силовой цепи выполняет квалифицированный специалист с соблюдением правил электробезопасности. Перед любыми работами оборудование отключают от всех источников питания и проверяют отсутствие напряжения; настройки с открытыми токоведущими частями не выполняют.
В параметрах обычно задают номинальный ток двигателя, класс или уровень защиты от перегрузки, тип нагрузки, способ запуска и предел тока либо начальный уровень — набор зависит от модели. Значение тока вводят по инструкции к выбранной схеме подключения. Время разгона и другие параметры устанавливают так, чтобы двигатель уверенно начинал вращаться и достигал режима, не выходя за допустимое время пуска.
Первый пробный запуск проводят при контролируемых условиях и с возможностью безопасно остановить механизм. Проверяют направление вращения, ток по фазам, фактическую длительность разгона, звук, нагрев, работу защиты и реакцию нагрузки. Если направление неверное или привод ведет себя нестабильно, сначала устраняют причину по схеме и руководству, а не пытаются компенсировать ее произвольным изменением параметров.
Защита и ограничения
Плавный запуск не заменяет автоматическую защиту от короткого замыкания, перегрузки и поражения электрическим током. Пускатель может иметь встроенные функции контроля, но их состав и требуемые внешние аппараты различаются. Схему защиты рассчитывают так, чтобы она учитывала и сам двигатель, и особенности силовой электроники; номиналы выбирают по проекту и документации.
Тиристоры могут быть чувствительны к перегреву, неправильному подключению, перекосу фаз и условиям охлаждения. Для вентиляции оставляют зазоры, указанные изготовителем, не закрывают воздухозаборники и не размещают аппарат рядом с источником тепла сверх допустимых условий. Пыль, высокая температура и частые пуски требуют отдельной оценки, а не только выбора следующего размера по мощности.
Обычный электронный пускатель также не устраняет просадку напряжения во всех случаях. Даже при ограниченном токе сеть и генератор должны выдерживать старт, а длинный кабель и слабое питание могут ухудшить разгон. Если оборудование отключается при запуске, проверяют напряжение на двигателе, параметры источника питания, нагрузку и настройки защиты.
Как распознать проблему
Если мотор не начинает вращаться, возможны слишком низкий начальный уровень, чрезмерно строгий предел тока, заклинивший механизм, неверная схема или неисправность двигателя. Измерения и проверку выполняют в установленной последовательности с учетом предупреждений производителя. Повторять пуски много раз подряд при остановленном роторе нельзя: двигатель и силовой блок могут перегреться.
Слишком резкий старт может означать, что время разгона мало, ограничение тока завышено либо конкретная схема управления не подходит механизму. Если старт затянут, стоит проверить, не установлено ли чрезмерно низкое ограничение и не выросла ли нагрузка. При срабатывании защиты записывают код или индикацию ошибки и сначала выясняют ее причину, вместо того чтобы отключать защитную функцию.
При гуле, неравномерном разгоне, перегреве, запахе изоляции или повторном отключении привод останавливают и проводят диагностику. Не открывают корпус и не подтягивают соединения под напряжением. Перед обращением к специалисту запишите код ошибки и параметры установленного устройства плавного пуска.
Что проверить перед покупкой
Выбирая устройство плавного пуска, сопоставьте шильдик мотора с требованиями изготовителя аппарата и опишите реальный режим работы: что именно приводит двигатель, с какой нагрузкой он стартует и как часто запускается. Проверьте требуемый момент, допустимое время разгона, температуру в месте установки и параметры питающей сети. Для сложного механизма полезно передать эти данные проектировщику или поставщику автоматики.
В руководстве найдите схемы подключения, правила выбора защиты, ограничения по пускам и перечень доступных функций. Уточните наличие байпаса, интерфейсов связи и сигналов, если они требуются системе управления. Условия гарантии и допустимая среда монтажа также могут влиять на итоговый выбор.
