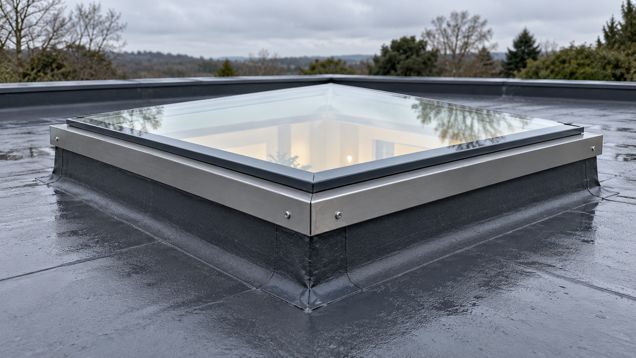

Зенитный фонарь — светопрозрачный проём в кровле, который вводит дневной свет сверху и образует узел в водозащитном слое крыши. При устройстве зенитного фонаря проверяют несущую схему, климатические нагрузки, водоотвод и безопасный доступ; форму купола или стеклопакета выбирают по проекту здания.
Что называют верхним световым проёмом
Зенитный фонарь устанавливают в покрытии, чтобы освещать помещение через крышу. Это может быть компактный купольный блок, плоское остекление или система из нескольких секций на несущем каркасе. Термин описывает расположение светового проёма, но не задаёт материал, форму и способ монтажа.
Верхний свет меняется в течение дня вместе с положением солнца, поэтому освещённость помещения зависит от ориентации и геометрии крыши. Один проём может освещать участок непосредственно под ним, а распределение света по комнате зависит от высоты потолка, глубины шахты и внутренних поверхностей. До выбора размера оценивают не только вид сверху, но и тени, блики и перегрев.
Фонарь может быть глухим или открывающимся, с ручным либо автоматическим приводом. Открывание используют для проветривания только тогда, когда этот режим предусмотрен системой и проектом здания. Наличие электропривода само по себе не превращает обычный блок в устройство дымоудаления.
Проём и несущие элементы
Зенитный фонарь проектируют вместе с конструкцией крыши: проём меняет расположение стропил, прогонов, балок или плит и требует обрамления. Перед устройством выясняют, какие элементы несут нагрузку и где можно безопасно передать усилия от рамы. Резать существующие балки или фермы без расчёта нельзя.
По периметру проёма предусматривают несущую раму или обвязку, соединённую с основными элементами покрытия. Её сечения, опоры и крепления выбирают по ширине пролёта, материалу крыши, снеговым и ветровым воздействиям и весу изделия. Подкровельная отделка не считается опорой, если проектом не предусмотрена её несущая функция.
При монтаже зенитного фонаря проверяют вертикальную нагрузку, ветровой отсос, возможные перемещения крыши и допустимую деформацию рамы. Перекос или чрезмерный прогиб может нарушить прижим уплотнений и вызвать трещину в остеклении. Проектировщик сверяет расчётные перемещения с допусками производителя конкретной системы.
Для существующего здания сначала осматривают покрытие вокруг будущего проёма и изучают чертежи. Учитывают расположение электропроводки, вентиляционных каналов, утеплителя и скрытых слоёв. Если состав кровельного пирога или прочность конструкции неизвестны, до резки выполняют обследование.
Размер и место проёма согласуют с планировкой помещения, расстановкой оборудования, проходами и возможностью обслуживания крыши. В производственных и общественных зданиях дополнительно проверяют требования к освещению, пожарной безопасности и эвакуации. Эти параметры зависят от назначения объекта и действующих местных норм.
Форма, рама и заполнение
Купольная форма может отводить осадки по наклонной поверхности, а плоская или ленточная система требует продуманного сопряжения с кровлей. Выбор определяется типом покрытия, архитектурой и требованиями к свету. Нельзя оценивать форму отдельно от высоты борта, водоотвода и доступности для обслуживания.
Раму подбирают по габаритам, ветровым и снеговым нагрузкам, теплотехническим требованиям и типу опирания. Для крупного проёма может понадобиться разделение на секции с промежуточными стойками. Соединители и опорные подкладки должны быть частью согласованной системы, а не случайной комбинацией деталей.
Прозрачное заполнение выбирают с учётом безопасности, теплоизоляции, светопропускания, солнечного нагрева и риска града или ударов. Это могут быть стеклопакет или полимерная панель, если такая комбинация разрешена для выбранной системы. Допустимый материал, его толщину и схему закрепления определяют расчёт и документация производителя.
Проём в крыше нельзя считать безопасной поверхностью для ходьбы только потому, что он закрыт прозрачным материалом. При обслуживании рядом с ним предусматривают защиту от падения, а саму панель считают хрупкой, пока её несущая способность для конкретной нагрузки не подтверждена. Для зоны доступа применяют рассчитанную крышку, экран или ограждение по проекту.
Сопряжение с кровлей
Сопряжение кровли с зенитным фонарём должно отводить воду от проёма, не направляя её под мембрану или покрытие. Фартуки, подкладочные мембраны и детали рамы соединяют в последовательности, предусмотренной кровельной системой. Узел остаётся частью общего водозащитного контура.
На скатной крыше сопряжение выполняют с учётом направления стока: верхняя часть должна принимать воду с кровли и вести её вокруг проёма, боковые элементы соединяются с покрытием, а нижняя часть выпускает воду наружу. Конкретные нахлёсты и фартуки зависят от типа кровельного материала. Монтажную схему сверяют с инструкциями производителя фонаря и покрытия.
На плоских и малоуклонных крышах важно исключить застой воды у борта и предусмотреть путь к водостоку. Высоту основания, уклоны и слои гидроизоляции увязывают с толщиной утепления и отметкой кровли. Если вода регулярно стоит возле рамы, один дополнительный слой герметика не устранит причину.
Крепёж, мембраны и мастики должны быть совместимы с материалом рамы и кровельного покрытия. Поверхность под примыкание очищают, а мембрану укладывают без складок и проколов. Герметик применяют в предназначенном месте по инструкции, но не вместо фартука, прижимной планки или правильно соединённых слоёв.
Изнутри также закрывают стык между рамой и конструкцией крыши, не создавая разрывов в воздушном и теплоизоляционном слоях. Неплотность может вызвать продувание, охлаждение откосов и конденсат на внутренних поверхностях. После установки скрытые примыкания осматривают до закрытия потолочной отделкой.
Свет, тепло и открывание
Количество света зависит от площади и прозрачности заполнения, положения проёма, затенения и глубины световой шахты. Для оценки берут характеристики готового блока, а не только номинальную прозрачность материала. Слишком яркое солнце может создавать блики и локальный нагрев даже при достаточной теплоизоляции.
В жарком климате учитывают солнечный фактор, затенение и возможность проветривания. Наружные экраны, козырьки или подходящее покрытие уменьшают нежелательный нагрев, если их применение совместимо с системой. Ориентация проёма и свойства заполнения влияют на результат, поэтому решение проверяют по условиям конкретной крыши.
Теплопотери происходят через заполнение, раму и стык с крышей. Сравнивают теплотехнические показатели изделия в сборе и уточняют, как устроен терморазрыв. Внутреннее утепление борта и примыкания должно быть непрерывным, чтобы ограничить мостики холода и риск образования влаги.
Если предусмотрено открывание, проверяют полный ход створки, защиту от случайного закрывания и доступ для ремонта привода. Мотор, датчик дождя или автоматика требуют питания и обслуживания; при их отказе должно быть понятно, как вернуть блок в безопасное положение. Не подключают функцию дымоудаления без проектной системы и предусмотренного управления.
Монтаж и приёмка
До подъёма изделия проверяют размер проёма, плоскость опоры, комплектность рамы и соответствие крепежа проекту. Временную защиту помещения от дождя организуют заранее, чтобы открытая крыша не оставалась без укрытия при перерыве. Подъём и закрепление крупного фонаря выполняют безопасным способом для его массы и габаритов.
Раму выставляют без перекоса, крепят к несущему обрамлению и проверяют соединения до устройства финишных слоёв. Затем выполняют водозащитные примыкания, утепление и внутреннюю герметизацию. Нельзя сверлить профиль, изменять заводской бортик или срезать элементы рамы без согласования.
После монтажа проверяют открывание, прижим уплотнителей, отсутствие видимых зазоров и свободный водоотвод. Осматривают стыки после предусмотренной проверки водой, не заливая узел способом, который не соответствует инструкции. Исполнительные фотографии закрытых слоёв и документы на изделие сохраняют для последующего ремонта.
Осмотр и уход
К зенитному фонарю предусматривают безопасный маршрут для периодической очистки и осмотра кровельного узла. Нельзя наступать на купол или стекло, если изделие специально не рассчитано на такую нагрузку и это не подтверждено изготовителем. Для работ на крыше применяют предусмотренные проектом средства защиты от падения.
Регулярно проверяют трещины, помутнение, состояние уплотнений, фартуков и креплений, а также следы влаги на откосах и потолке. После сильного ветра, града или ремонта покрытия осмотр проводят дополнительно. При повреждении панели ограничивают доступ к опасному участку и организуют ремонт по инструкции системы.
Зенитный фонарь очищают мягкими материалами и средствами, разрешёнными изготовителем, не царапая поверхность и не повреждая покрытие. Снег и наледь удаляют только предусмотренным способом: нельзя ударять по панели или создавать на ней локальную нагрузку. Неисправность водоотвода или автоматики устраняют до следующего сезона осадков.
