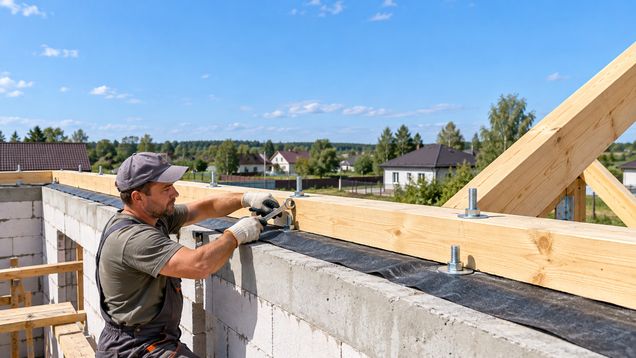

Мауэрлат — продольный брус по верху несущих стен, на который опираются нижние концы стропил. Он распределяет усилия от крыши и связывает опорный узел со стенами, поэтому сечение и крепление задают по расчёту, а древесину отделяют от кладки гидроизоляцией. Для мауэрлата крыши заранее готовят ровное основание, анкеры и доступ для контроля.
Роль опорного элемента
Мауэрлат принимает реакции от стропильных ног и передаёт их верхней части наружных стен. Через этот узел в стену уходят нагрузки от собственного веса крыши, снега и ветра. Надёжность зависит от всей цепочки соединений: кровельная система, стропила, опорный брус, анкеры и стена должны быть рассчитаны совместно.
Схема зависит от конструкции крыши. В наслонной системе нижние концы стропил опираются на брус, а верхняя часть — на коньковый прогон; расчётная схема передаёт усилия на опоры без распора стен. У висячих стропил противоположные ноги связывает затяжка: она воспринимает горизонтальное усилие, которое иначе стремилось бы раздвинуть опоры.
Какие данные нужны для расчёта
До выбора сечения уточняют пролёты и геометрию крыши, шаг стропил, тип опорной системы, массу покрытия, утепления и обрешётки, а также снеговые и ветровые воздействия для района строительства. Важны материал и толщина стен, расположение проёмов, устройство верхнего армированного пояса и состояние кладки. Нагрузки собирают по проекту, а не по аналогии с соседним домом.
Сечение мауэрлата и способ соединения рассчитывают по усилиям, породе и качеству древесины, расстояниям между стропилами и условиям опирания. При планировании мауэрлата крыши отдельно проверяют, не сминается ли древесина под опорой, выдерживают ли крепления сдвиг и отрыв, а основание стены — местные и общие нагрузки. Для сложной геометрии расчёт должен учитывать углы, ендовы и сосредоточенные реакции.
Универсального размера бруса и шага анкеров для всех домов нет. Два здания с одинаковой площадью могут иметь разные пролёты, стены и ветровые условия. Если проект не содержит расчёта или схемы крепления, перед монтажом её должен определить конструктор.
Выбирают и подготавливают древесину
Для несущего элемента выбирают сортированную конструкционную древесину без сквозных трещин, гнили, крупных выпадающих сучков и заметного коробления. Сечение и допустимые дефекты задают проект и применимые нормы. Материал защищают от длительного увлажнения при хранении, а при необходимости обрабатывают составами, совместимыми с металлом креплений и гидроизоляцией.
Брус осматривают по всей длине, измеряют фактическое сечение и проверяют прямолинейность. Сильно искривлённые детали трудно плотно уложить на стену и правильно связать по углам. Нельзя скрывать дефектную древесину под отделкой или рассчитывать, что анкеры выправят её после затяжки.
Угловые соединения и стыки выполняют по чертежу, сохраняя непрерывность опорной линии. Способ соединения выбирают с учётом усилий и возможности закрепить оба конца; случайный стык в пролёте, удерживаемый несколькими гвоздями, не заменяет расчётного узла. Для стыков и углов заранее размечают детали, чтобы не подгонять их ударами после укладки на анкеры.
Проверяют верх стены и гидроизоляцию
До монтажа проверяют высоту и ровность опорной поверхности, целостность кладки или бетона и соответствие проекту. Небольшую неровность исправляют предусмотренным раствором или проектным выравнивающим слоем. Нельзя компенсировать перепады случайными щепками, обрезками металла или чрезмерной затяжкой анкеров: нагрузка тогда передаётся через отдельные точки.
Между древесиной и каменной, бетонной или железобетонной опорой устраивают гидроизоляционную прокладку из подходящего рулонного материала. Она снижает риск увлажнения древесины от минерального основания. Полосу укладывают непрерывно под опорой, без складок и разрывов; места прохода шпилек аккуратно подгоняют, не повреждая изоляцию по сторонам крепежа.
Нижние концы стропил должны опираться на предусмотренный проектом брус, а не непосредственно на каменную стену. Подготовка основания включает и проверку, что надёжно закреплён именно опорный элемент, а не только отдельная стропильная нога. Уровень и положение контролируют до установки всей системы, пока исправить геометрию ещё возможно.
Проектируют крепление к стене
Мауэрлат крепят к стене, чтобы передать усилия от крыши и препятствовать смещению. Узел рассчитывают для материала основания и проектных нагрузок, включая ветровой отрыв. Бетонный пояс, полнотелая кладка и пустотелый блок имеют разную несущую способность, поэтому одинаковый анкер нельзя автоматически применять в каждом случае.
В проекте указывают тип крепежа, его расположение, глубину заделки, краевые расстояния и способ закрепления в верхней части стены. Это могут быть заранее установленные шпильки, проектные анкеры или стальные связи, но конкретный вариант зависит от основания и расчёта. Нельзя назначать универсальный шаг или диаметр «по привычке» и сверлить отверстия рядом с краем кладки без проверки.
Если крепление проходит через железобетонный пояс, положение шпилек согласуют с его арматурой до бетонирования. При установке анкеров в готовое основание проверяют тип материала, толщину, состояние и допустимые расстояния до края. Для пустотной кладки используют только решения, подтверждённые для данного основания; монтажная пена, раствор в отверстии или короткий дюбель не являются заменой несущего крепежа.
Крепёж затягивают равномерно, ставят предусмотренные шайбы и не вдавливают гайкой древесину. После затяжки проверяют положение бруса, отсутствие раскалывания и плотность опирания. Если отверстие оказалось смещено или кладка разрушилась, узел не переносят на глаз: способ восстановления определяет специалист с учётом остаточной прочности основания.
Соединяют опору со стропилами
Для каждой стропильной ноги задают место опирания, глубину посадочного выреза и тип связи с брусом. Стропильную ногу к мауэрлату на стене соединяют предусмотренным проектом крепежом, который удерживает её в расчётном положении и при необходимости воспринимает ветровой отрыв. Обычного контакта под собственным весом недостаточно, если узел должен передавать усилия в обоих направлениях.
Посадочный вырез не должен чрезмерно уменьшать рабочее сечение стропила. Глубину и форму запила определяют по проекту, затем примеряют деталь и убеждаются, что она опирается без качания и щелей. Нельзя расширять вырез топором уже на установленной крыше, если после этого остаётся тонкая ослабленная часть стропильной ноги.
Скобы, уголки, пластины, болты и гвозди подбирают не только по материалу, но и по расчётной нагрузке и коррозионным условиям. Нельзя заменять указанное соединение случайной перфорированной лентой или меньшим числом крепежей. При временной сборке стропила фиксируют распорками, пока не установлены постоянные связи и элементы пространственной жёсткости.
Последовательность подготовки и монтажа
До начала работ сверьте чертёж крыши, стен и креплений. Практический порядок помогает обнаружить несоответствия до того, как узел станет скрытым:
- Проверить проектную схему, сечение бруса, спецификацию крепежа и отметку верха стен.
- Осмотреть основание, исправить предусмотренным способом неровности и согласовать расположение анкеров.
- Подготовить стыки и углы, промаркировать места опирания стропил и проверить размеры по фактической геометрии.
- Уложить непрерывную гидроизоляцию, затем разместить брус на опоре без повреждения прокладки.
- Установить шайбы и гайки, равномерно закрепить брус, проверить положение и состояние древесины.
- Смонтировать стропила и постоянные связи по проекту, сохраняя временное раскрепление до завершения устойчивой схемы.
Перед затяжкой полезно проверить, совпадают ли отверстия с проектными местами и не попали ли они в слабый участок или край стены. Если фактические размеры отличаются от чертежа, монтаж останавливают до согласования поправки. Переносить анкеры, менять сечение бруса или укорачивать стропила без проверки расчётной схемы нельзя.
Что проверить до закрытия узла
Мауэрлат до обшивки чердака или подшивки карниза осматривают: проверяют состояние древесины, непрерывность гидроизоляции, положение гаек и шайб, стыки и соединения со стропилами. Проверяют, что брус плотно опирается на стену, крепёж не расшатан, а вокруг проходов нет разрушенной кладки. Полезно сохранить фотографии узлов и фактическую схему расположения креплений для ремонта крыши.
Надёжность передачи нагрузок мауэрлатом дома зависит от связи каждого звена: от стропильной ноги через опорный брус и крепёж к несущей стене. Если обнаружены трещины, смещение бруса, сорванная резьба или отрыв анкера, монтаж и закрытие узла приостанавливают. Временные меры и усиление определяет конструктор после осмотра.
