Распределительный щит собирает в одном корпусе аппараты, которые делят электропитание на отдельные линии и отключают их при условиях, предусмотренных проектом. В распределительном щите заранее определяют место ввода, состав защитных устройств, резерв под будущие цепи и понятную маркировку отходящих линий. Его схему увязывают с нагрузкой, кабелями и системой заземления дома.
Роль щита в домашней электросети
Распределительный щит принимает питание от ввода и направляет его по группам потребителей. В корпусе размещают аппараты защиты, отключения и контроля, предусмотренные проектом. Разделение на линии позволяет обесточить нужную часть дома, сохранив питание остальных цепей.
Автоматический выключатель отключает цепь при перегрузке или коротком замыкании согласно своим характеристикам. УЗО реагирует на разницу токов в рабочих проводниках и снижает риск поражения при утечке. Дифавтомат совмещает обе функции, тогда как обычное УЗО не заменяет автомат от сверхтока.
Если схема предусматривает общий выключатель, его назначение и расположение должны быть понятны владельцу. Подключение резервного источника требует отдельного согласованного решения, поскольку ошибка переключения может подать напряжение во внешнюю сеть.
Шины распределяют питание между аппаратами; защитные проводники соединяют с предусмотренной схемой PE-шиной. Если линии защищены разными УЗО, их нейтрали подключают к отдельным шинам и не смешивают. Ошибка нарушает работу защиты и может вызывать ложные отключения.
Как подобрать корпус и аппараты
До выбора корпуса распределительного щита электрик составляет перечень потребителей и групповых линий. Для каждой цепи учитывают нагрузку, кабель, способ прокладки и условия охлаждения. Номинал автомата согласуют с возможностями проводки и расчётной защитой, а не выбирают только по мощности прибора.
В схеме обычно разделяют освещение, розеточные группы и отдельные мощные приборы, например плиту или водонагреватель. Отдельная линия упрощает обслуживание и позволяет подобрать защиту под конкретную нагрузку. Число цепей определяют расчётом с учётом одновременной работы оборудования.
УЗО и дифавтомат выбирают по задаче, характеристикам линии и совместимости с остальными аппаратами. Для одних цепей используют отдельное УЗО с автоматом, для других — дифавтомат. В проекте учитывают, какие помещения и приборы обесточатся при срабатывании защиты.
При выборе корпуса учитывают число модулей, способ установки, среду эксплуатации и теплоотвод. Резерв места облегчает добавление линий в будущем. Степень защиты корпуса и температурные условия сверяют с проектом и инструкцией изготовителя.
Схема, группы и понятная маркировка
Однолинейная схема показывает ввод, защитные аппараты, шины и отходящие цепи. По ней видно, какой аппарат отключает линию и где проходят границы групп. Исполнительная схема должна соответствовать фактическому монтажу и передаваться владельцу вместе со щитом.
Группы составляют с учётом помещений и приборов, чтобы неисправность одной цепи не отключала весь дом. Насос, котёл или другая важная нагрузка могут требовать отдельного решения по надёжности питания. Его выбирают с учётом режима работы и инструкции изготовителя, сохраняя возможность безопасного отключения.
В распределительном щите маркируют каждый отходящий автомат и его цепь. Если групп несколько, вместо общей надписи «розетки» указывают помещение или назначение линии. Маркировку сверяют с проверкой цепей, чтобы надпись соответствовала кабелю.
Список цепей на крышке или рядом с корпусом помогает найти линию без разборки оборудования. В нём указывают её номер, назначение и обслуживаемую зону, а принятые проектировщиком условные обозначения расшифровывают в документации.
Где разместить корпус
Место установки выбирают с учётом доступа и проекта. Дверца должна открываться полностью, а подход к органам управления не должен зависеть от перестановки мебели. Щит нельзя закрывать вещами или размещать там, где его может заливать либо задевать грузом.
Пыль, влажность, температура и риск удара влияют на выбор корпуса. Для котельной, наружной стены или холодного помещения сверяют характеристики модели с условиями монтажа. Закрытая дверца сама по себе не защищает оборудование от неподходящей среды.
Основание и крепёж должны удерживать корпус с учётом его массы и вводимых кабелей. Кабели заводят через предусмотренные вводы, защищая изоляцию от острых кромок и натяжения. Возможность замены аппарата или осмотра клемм учитывают до завершения отделки.

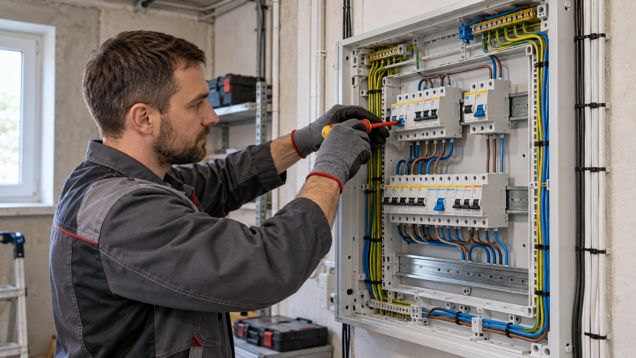

Монтаж и подключение линий
Установку выполняет электрик по согласованной схеме. Перед работой питание безопасно отключают, предотвращают повторное включение и проверяют отсутствие напряжения прибором. Опломбированные устройства сетевой организации самостоятельно не вскрывают.
Аппараты устанавливают на совместимую DIN-рейку, соединяя проводниками или шинами, рассчитанными на рабочую нагрузку. Тип жилы, её подготовку и затяжку выбирают по инструкции изготовителя. Незакреплённые жилы и перемычки из неподходящих материалов создают риск нагрева.
Кабели прокладывают без натяжения и резких перегибов, оставляя доступ к соединениям. Нейтрали линий под разными УЗО подключают к отдельным шинам. Защитные проводники соединяют с PE-шиной и не заменяют рабочей нейтралью.
Перед закрытием корпуса сверяют подключения, маркировку, затяжку клемм и отсутствие оголённых жил. Если ввод или кабели отличаются от проекта, работу приостанавливают до уточнения схемы. Перестановка проводов наугад может оставить цепь без защиты.
Проверка перед вводом в работу
После монтажа распределительный щит проверяют измерениями, а не только внешним осмотром. Электрик контролирует защитные цепи, изоляцию, полярность и работу аппаратов по применимым правилам. Состав проверок зависит от сети и оборудования; включить автоматы недостаточно.
Результаты сопоставляют с проектом и паспортами аппаратов. Кнопка на УЗО проверяет его механизм по инструкции, но не заменяет измерения всей установки. Нагрев, треск или запах изоляции требуют остановки и поиска причины специалистом.
После проверки электрик маркирует линии, закрывает корпус и передаёт схему с перечнем аппаратов и результатами измерений. Владелец должен знать, как отключить ввод и к кому обратиться при повторном срабатывании защиты. Внутри корпуса самостоятельную диагностику не проводят.
Что проверять при эксплуатации
Распределительный щит периодически осматривают снаружи: нет ли влаги, запаха гари, потемнения или необычного шума. Снимать крышку и подтягивать клеммы под напряжением опасно. При повреждении или нагреве оборудование отключают безопасным доступным способом и вызывают электрика.
Повторное отключение автомата или УЗО может указывать на неисправность прибора, кабеля, перегрузку или ошибку соединения. Многократно включать защиту без диагностики опасно. Зафиксируйте, какая линия отключилась и после какого действия, и сообщите электрику.
Перед ремонтом или установкой мощного оборудования сверяют нагрузку, место в корпусе и возможности ввода. Добавлять аппарат в свободный слот без расчёта и проверки кабеля нельзя. С распределительным щитом работает специалист, который проверяет цепь от ввода до прибора и её защиту измерениями.
