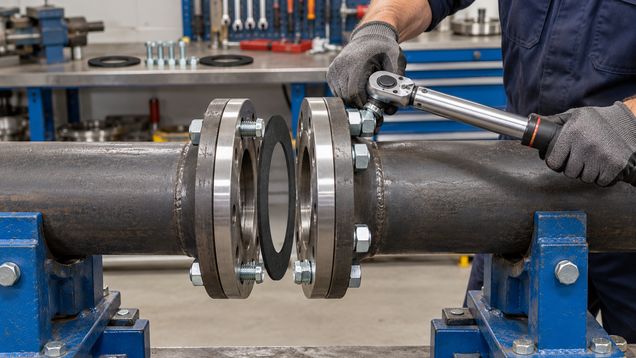

Фланцевое соединение — это разъёмный узел, в котором ответные фланцы стягиваются болтами или шпильками через уплотнительную прокладку. При сборке фланцевого соединения важно совместить поверхности без перекоса, подобрать прокладку и крепёж по проекту и затянуть узел в заданной последовательности.
Из чего состоит узел
Фланцевое соединение включает два ответных фланца, крепёж и уплотнительную прокладку между уплотняющими поверхностями. Фланцы могут быть частью трубы, арматуры или оборудования, а способ их исполнения и соединения определяется проектом. Надёжность узла зависит от совместимости всех деталей и правильного распределения усилия при стягивании.
Прокладка заполняет неровности между сопрягаемыми поверхностями и создаёт герметичный барьер при заданном сжатии. Её выбирают по рабочей среде, давлению, температуре, материалу фланцев и виду уплотняющей поверхности. Слишком толстая, жёсткая или химически несовместимая прокладка может не обеспечить герметичность даже при сильной затяжке.
Для фланцевого соединения проверяют тип уплотнительной поверхности: плоскую, выступающую, с пазом либо другую предусмотренную конструкцию. Прокладка должна соответствовать форме сопрягаемых плоскостей и размещаться в предназначенной зоне. Нельзя подбирать её только по внешнему диаметру или заменять похожим материалом без подтверждения совместимости.
Крепёж подбирают вместе с фланцами и прокладкой. Уточняют размер и материал болтов или шпилек, гайки и шайбы, а также требования к смазке и инструменту. Несоответствие крепежа, повреждённая резьба или неравномерное трение могут привести к тому, что заданное усилие не будет одинаково передано по окружности.
Что проверить до сборки
До начала работ сверяют обозначения деталей, проектные параметры давления и температуры, тип среды, размеры и класс соединяемых элементов. Проверяют, подходит ли прокладка к фактической рабочей среде и не менялись ли параметры системы после подбора оборудования. Если маркировка отсутствует или детали нельзя уверенно идентифицировать, монтаж останавливают до выяснения.
Трубопровод изолируют от источников давления и температуры по принятой на объекте процедуре. Перед разборкой подтверждают, что участок опорожнён и безопасен для работы; арматура и насосы должны быть защищены от случайного включения согласно правилам объекта. Ослаблять крепёж на работающей или остающейся под давлением линии нельзя.
Уплотняющие поверхности осматривают на коррозию, забоины, царапины, деформацию и налипшие остатки старой прокладки. Плоскости очищают способом, который не повреждает их обработку и не оставляет абразивных частиц. Грубая шлифовка, ударный инструмент или слой краски на сопряжении могут ухудшить герметичность.
Проверяют, что фланцы подходят друг к другу по размерам и расположены соосно. Их нельзя стягивать болтами, чтобы компенсировать заметный угловой или боковой перекос труб. Если для совмещения требуется сила, проверяют опоры, положение труб и состояние присоединённых элементов; исправление выполняют до установки прокладки.
После разборки старую прокладку осматривают как возможный источник информации о протечке или неравномерном сжатии. Для повторной сборки обычно устанавливают новую прокладку подходящего типа, если документация узла не предусматривает иного. Использованная прокладка могла деформироваться и потерять способность равномерно уплотнять соединение.
Установка прокладки и крепежа
Перед установкой сверяют прокладку с уплотняющими поверхностями и проверяют её целостность, чистоту и правильное положение. Её центрируют так, чтобы она не перекрывала проход и не выступала внутрь трубы, если конструкцией не предусмотрено иное. Клей и дополнительные герметики применяют только тогда, когда это прямо разрешено документацией выбранной прокладки и узла.
При необходимости смазки используют только состав, указанный в процедуре сборки для данного крепежа. Смазка меняет трение резьбы и опорных поверхностей гайки, поэтому применение неподходящего состава влияет на достигнутое усилие даже при том же показании ключа. Нельзя переносить значение момента с другого диаметра, материала или типа соединения.
Фланцевое соединение стягивают болтами или шпильками постепенно, чтобы фланцы сближались равномерно и резьба не повреждалась. Применяют последовательность перекрёстных проходов и число этапов, указанные проектом или инструкцией узла. Универсального момента затяжки для всех размеров, прокладок и условий эксплуатации нет.
Для контроля используют исправный и подходящий инструмент, а итоговую затяжку выполняют по установленной процедуре. В ответственных системах порядок, расчётное усилие и квалификацию исполнителей определяет проект или рабочий регламент. Сильное дотягивание отдельных гаек «до упора» не исправляет перекос и способно вызвать неравномерное сжатие прокладки.
Во время сборки наблюдают за равномерностью зазора между фланцами. Если одна сторона заметно сближается раньше другой, работу останавливают и проверяют соосность и поддержку трубопровода. Не подкладывают дополнительные прокладки и не заполняют видимый зазор герметиком вместо устранения причины.
Затяжка и ввод в работу
Схему затяжки составляют под конкретное соединение и тип прокладки, а не выбирают по привычке. Последовательность обычно распределяет нагрузку по окружности несколькими проходами, чтобы фланцы сходились ровно и прокладка сжималась равномерно. Для сложного или ответственного узла используют утверждённую процедуру с заданными инструментом и контролем.
Работа с фланцевым соединением требует также учитывать опоры и массу присоединённых труб. Вес, вибрация или температурное перемещение не должны постоянно перекосить фланцы после сборки. Если рядом установлено оборудование, проверяют допустимые нагрузки на его патрубок и закрепляют трубопровод по проектной схеме.
После сборки проверяют наличие всех крепёжных деталей, положение прокладки и отсутствие посторонних предметов между поверхностями. Испытание герметичности выполняют только по предусмотренной для системы программе, с ограждением зоны и контролем опасных факторов. Нельзя искать утечку руками, подтягивать гайки под давлением или стоять напротив потенциального направления выброса среды.
При первом заполнении и запуске следят за показаниями приборов и состоянием соединения с безопасного места. Если появляется утечка, работу прекращают по инструкции объекта, участок изолируют и сбрасывают давление до разборки. Повторное уплотнение начинают только после выяснения причины, а не простым дополнительным усилием на ключе.
Осмотр и разборка
После ввода в работу отмечают параметры испытания, применённые прокладку и крепёж, способ затяжки и исполнителя, если такие записи предусмотрены регламентом. Это помогает понять, какие детали установлены, и сравнить состояние узла после ремонта. Для скрытых или труднодоступных соединений заранее предусматривают безопасный доступ для осмотра.
В эксплуатации контролируют следы среды, коррозию, повреждение окраски около стыка, состояние крепежа и смещение труб. Фланцевое соединение должно оставаться доступным для осмотра, если проектом не предусмотрен другой способ контроля. При обнаружении течи оценивают нагрузку на опоры, состояние прокладки, поверхность фланцев и историю сборки до решения о повторном монтаже.
Перед разборкой вновь изолируют и разряжают участок по правилам объекта, подтверждают отсутствие давления и температуры, затем снимают крепёж равномерно. После снятия прокладки оценивают, где проходила среда и одинаково ли она была сжата. Эти признаки помогают найти перекос, загрязнение, несовместимый материал или ошибку в усилии затяжки.
При повторной сборке сверяют новые детали с фактическими условиями, очищают поверхности без повреждения и устанавливают подходящую прокладку. Фланцевые соединения, которые вскрывали, собирают по утверждённой процедуре с предусмотренными проверками и испытанием. Если повреждены уплотняющие поверхности, крепёж или корпус оборудования, сначала ремонтируют либо заменяют дефектную деталь.
