Реле сухого хода отключает насос, когда предусмотренный датчик или алгоритм фиксирует недостаточную подачу воды. При выборе реле для защиты от сухого хода учитывают тип насоса, способ обнаружения, задержку и поведение после восстановления подачи. Наладка зависит от условий источника и характеристик насоса.
Что считается сухим ходом
Реле сухого хода должно реагировать, если вода не поступает к рабочей части насоса в нужном объёме, хотя двигатель продолжает вращаться. Причиной может стать падение уровня в источнике, потеря заполнения всасывающей линии, подсос воздуха или неисправность подачи. Для разных конструкций это состояние распознают по-разному.
Работа без достаточного охлаждения и смазки водой может повредить уплотнение, рабочие элементы и двигатель. Некоторые насосы имеют встроенную защиту или контроллер, другие требуют внешнего датчика и схемы отключения. Сначала выясняют, какие функции уже есть в оборудовании, чтобы не дублировать их неподходящим устройством.
Нельзя считать любое снижение давления доказательством отсутствия воды: на давление также влияют открытые краны, утечки, засорение фильтра и режим потребления. По одному сигналу важно различать сухой источник, перегрузку и неисправность трубопровода. Принцип обнаружения сверяют с паспортом насоса и условиями установки.
Выход защиты обычно прекращает работу насоса через управляющий вход или отключающий аппарат. Низковольтный датчик, сетевое питание и силовая цепь двигателя могут быть разделены либо объединены внутри устройства. По маркировке и схеме определяют, какие части соединяются и какое состояние выход имеет при аварии.
Способы обнаружения недостатка воды
Для поверхностного насоса используют контроль давления на всасывании или расхода, если это предусмотрено схемой. В накопительном баке или колодце уровень можно отслеживать поплавковым выключателем, электродным реле или датчиком уровня. Выбранный способ должен обнаруживать именно условие, при котором конкретный насос лишается необходимой подачи.
Реле для защиты от сухого хода выбирают по типу насоса, месту забора воды и наличию подходящего датчика. Для погружного насоса в скважине применимы одни способы, а для повысительной установки с всасывающим трубопроводом могут требоваться другие. Не предполагают, что один принцип измерения одинаково надёжен для любой системы.
Некоторые электронные контроллеры определяют недостаток воды по снижению потребляемого тока или мощности. Такой алгоритм зависит от рабочей точки насоса, двигателя и заданного порога, поэтому его настраивают по инструкции при реальной подаче. Встроенная защита также может иметь собственную выдержку и паузу до следующей попытки запуска.
Датчик уровня размещают так, чтобы он учитывал минимальный запас воды и не задевал насос, поплавок или подвижные детали. Для датчиков давления и расхода важны точка подключения, направление потока и возможность обслуживания. Высота установки, длина кабеля и защита соединений должны соответствовать требованиям изготовителя.
Выбор и согласование с насосом
Реле сухого хода подбирают по напряжению питания, числу фаз, характеристикам двигателя, типу управления и допустимой нагрузке выходных контактов. Проверяют, работает ли устройство с прямым пуском, контактором или входом электронного привода. Если выход рассчитан только на сигнал, его не используют для прямой коммутации двигателя.
Уточняют, какие ситуации устройство распознаёт: падение давления, отсутствие потока, уровень ниже заданного или недогрузку двигателя. Одни модели поддерживают несколько входов и способы сброса, другие работают только с определённым датчиком. Возможности защиты не определяют по названию товара: сравнивают функции в документации.
Если используется электродный датчик, проверяют совместимость его материалов с водой и допустимую длину линии. Поплавковый выключатель должен свободно перемещаться и не цепляться за стенки ёмкости или кабели. Измерительное устройство нельзя устанавливать в точке, где обычные колебания уровня или давления будут вызывать частые остановки без реального риска.
Реле, отключающее насос при сухом ходе, согласуют с обычной моторной защитой и схемой управления. Оно не заменяет защиту кабеля от короткого замыкания и двигателя от перегрузки, если такая функция прямо не включена в сертифицированный контроллер. Номиналы защитных аппаратов выбирают по параметрам двигателя, проводке и проекту.
Настройки и поведение при аварии
Порог срабатывания задают по допустимому режиму насоса, датчику и рабочим характеристикам системы. Для модели с контролем тока или мощности используют рекомендованный изготовителем порядок настройки, а не произвольное значение. После изменения насоса, глубины источника, фильтра или трубопровода выбранный порог может потребовать повторной проверки.
Короткая задержка иногда нужна, чтобы отличить запуск и заполнение линии от устойчивого отсутствия подачи. Слишком длинная выдержка оставляет насос работать в неблагоприятном режиме, а слишком короткая может привести к ложным остановкам. Допустимое время определяет инструкция конкретного оборудования и допустимый режим самого насоса.
После отключения устройство может требовать ручного сброса или пытаться запуститься автоматически через заданный интервал. Автоматические повторные попытки не всегда безопасны: при длительной нехватке воды насос может многократно включаться без восстановления источника. Выбирают режим с учётом контроля владельца, ёмкости системы и последствий остановки.
Защита насоса от сухого хода с помощью реле должна быть связана с понятным сигналом состояния или аварии, если такая индикация предусмотрена. Проверяют, сохраняется ли код неисправности и что происходит с насосом после возвращения давления или уровня. Сброс не устраняет причину, поэтому перед повторным запуском осматривают источник, фильтр и трубопровод.
Монтаж и проверка работы

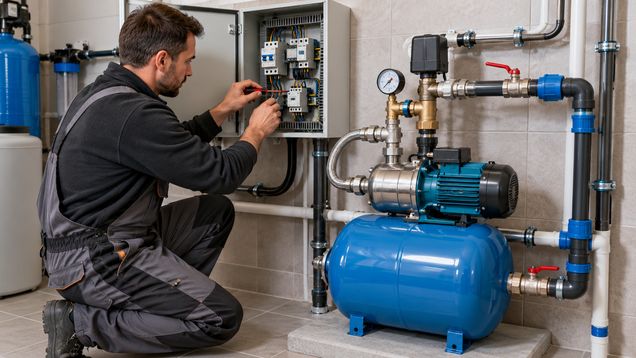

Датчик и исполнительное устройство устанавливают в местах, подходящих по температуре, влажности, вибрации и степени защиты корпуса. Электрический шкаф оставляют доступным для обслуживания, а соединения защищают от случайного натяжения и влаги. Монтаж выполняют по схеме производителя, не меняя назначение входов и выходов.
Работы в электрическом щите и измерения цепей проводит специалист при отключённом питании и подтверждённом отсутствии напряжения. Перед пуском сверяют модель двигателя, уставки защиты, направление потока, заполнение насоса и состояние датчика. Проверку отключения проводят только способом, разрешённым изготовителем, не запуская насос намеренно без воды.
При наладке наблюдают за давлением, расходом или другим измеряемым параметром в нормальном режиме и при предусмотренном тестовом сигнале. Убеждаются, что аварийный выход действительно останавливает насос и после восстановления условий действует выбранный сброс. Результаты записывают вместе с типом датчика, его размещением и настройками.
Частые отключения требуют искать причину, а не увеличивать порог или задержку наугад. Проверяют уровень в источнике, подсос воздуха, фильтр, клапаны, проводку датчика и рабочий режим насоса. Если срабатывание повторяется после устранения видимых причин, диагностику выполняют по руководству и данным изготовителя.
Перед передачей системы реле сухого хода проверяют вместе с насосом и его защитой на штатном цикле подачи. Маркируют датчик, аварийный выход и способ сброса, сохраняют уставки и схему в документации дома. После сезонного перерыва или ремонта трубопровода повторно проверяют заполнение, реакцию защиты и автоматический перезапуск.
