Лестница на тетивах держит ступени между двумя боковыми несущими балками. Для лестницы на тетивах заранее задают высоту подъёма, ширину марша, тип соединения и опорные узлы; затем подготавливают основание, выставляют балки параллельно и крепят ступени по проекту. Размеры уточняют до изготовления деталей.
Как ступени соединяются с боковыми балками
Лестница на тетивах устроена так, что боковые балки поддерживают торцы ступеней. Тетива — наклонная несущая балка по краю марша; ступени заводят в пазы на её внутренней стороне или крепят к предусмотренным держателям. Узел должен удерживать ступень от выдвижения и передавать нагрузку на обе балки.
Для лестницы на тетивах важна точная параллельность боковых элементов. Если расстояние между ними меняется по высоте, ступени могут входить с перекосом, а крепления будут нагружаться неравномерно. Ширина марша, толщина ступеней и глубина пазов должны быть согласованы ещё до изготовления деталей.
Способ соединения зависит от материала и конструкции. В деревянной тетиве применяют пазы, опорные бруски или специальные крепления; в металлической балке используют проектные пластины и кронштейны. Внешне похожие узлы могут по-разному передавать усилия, поэтому их не подбирают только по удобству сборки.
Лестницу между боковыми балками нужно отличать от конструкции, где ступени опираются сверху на наклонные балки. Здесь несущая тетива расположена сбоку, и торец ступени соединяется с ней через внутреннюю поверхность. Изменение такого соединения может повлиять и на прочность балки, и на фиксацию ступени.
Геометрия марша и раскрой
Сначала измеряют высоту от готового пола нижнего этажа до готового пола верхнего. В расчёте учитывают толщину будущих покрытий, верхнюю площадку и положение дверей. Высоту каждого шага получают делением общей отметки подъёма на выбранное число подъёмов.
Глубину проступи — горизонтальной части ступени, на которую ставят ногу, — проверяют по линии движения. Её нельзя оценивать только у края или по ширине заготовки: геометрия носка и свес меняет полезный размер. Все подъёмы и проступи в одном марше должны быть одинаковыми в пределах требований проекта и местных норм.
На чертеже задают длину тетив, уклон марша, положение каждой ступени и зазор под верхним перекрытием. Проверяют, что головной габарит свободен по всей траектории, а вход и выход на лестницу совпадают с площадками. Если проём слишком мал, нельзя просто укоротить верхнюю балку или сдвинуть последнюю ступень.
Тетивы раскраивают по шаблону или точной разметке с двух сторон. Перед изготовлением всей пары проверяют одну пробную деталь и соответствие паза или кронштейна фактической толщине ступени. Глубокие выборки ослабляют рабочее сечение балки, поэтому их размер ограничивает проектировщик.
Опоры и передача нагрузки
Ступени передают вес на боковые тетивы, а те — на нижнюю площадку и верхний несущий узел. В проекте учитывают не только вертикальный вес, но и боковое раскачивание, нагрузку на поручень и возможный перекос марша. Обе балки должны работать согласованно, а не по отдельности.
Нижний торец каждой тетивы опирают на пол, площадку или балку через узел, рассчитанный для конкретного основания. Верхнее крепление связывают с несущей частью перекрытия или площадкой. Стяжка, облицовка и ненесущая перегородка не заменяют надёжную опору, если система не предусмотрена специально.
Крепёж выбирают по материалу балки и основания: древесине, бетону, кирпичу или металлу. Проверяют, выдержит ли точка крепления усилие на вытягивание и сдвиг и достаточно ли она удалена от края. Анкер — крепёжный элемент, закрепляемый в основании, — подбирают по проекту; отверстия в плите и балке сверлят только в разрешённых местах.
Если край лестницы прилегает к стене, крепления к стене назначают в рабочих чертежах. Крепить несущую балку только к штукатурке или гипсокартону нельзя. Для скрытого крепления заранее предусматривают закладную деталь — элемент, встроенный в несущую стену или каркас, — либо оставляют доступ к несущей кладке до монтажа отделки.
Сборка боковых балок и ступеней
Лестница на тетивах собирается после проверки размеров проёма, готовности основания и точек крепления. Размечают положение обеих боковых балок и временно фиксируют их под проектным углом. До установки ступеней контролируют параллельность, отметки опор и расстояние между тетивами внизу, середине и наверху.

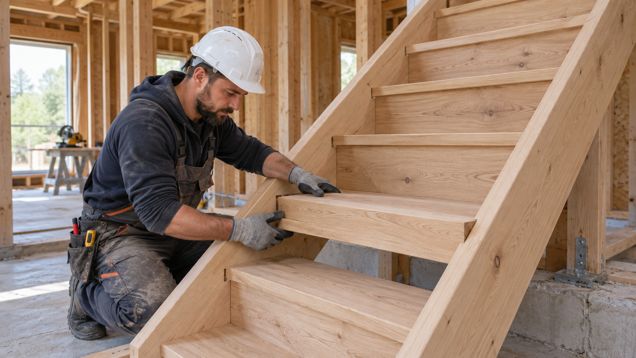

В лестнице на тетивах пазы или держатели должны находиться на одном уровне слева и справа. Ступень устанавливают без перекоса, добиваясь полного контакта с предусмотренной опорой. Если деталь не входит, проверяют разметку, размеры и форму соединения; её не забивают силой и не подрезают на глаз.
При сборке сначала закрепляют ступени, затем проверяют подъём и глубину проступи по всему маршу. Крепления затягивают или фиксируют по инструкции системы, не оставляя острых выступов и незакрытых болтов. В деревянной конструкции учитывают влажностные изменения деталей, но не допускают свободного люфта ступени.
Поручень и стойки ограждения присоединяют к несущим элементам, которые воспринимают боковую нагрузку. Монтажная последовательность не должна заставлять тетивы расходиться или скручиваться. Временные подкосы снимают после того, как установлены и проверены постоянные соединения.
Поручень и безопасный проход
Открытые края марша и площадок защищают ограждением, а поручень располагают так, чтобы за него можно было держаться на всём подъёме. Крепления ограждения назначают по проекту и проверяют отдельно от креплений ступеней. Декоративная рейка не является несущим поручнем без подтверждённой прочности соединения.
Высоту ступеней, глубину проступей, ширину прохода и свободное место над головой сверяют с требованиями, применимыми к этому зданию. Для частного дома, общего коридора и общественного помещения могут действовать разные условия. Если лестница будет основным путём эвакуации или единственным соединением этажей, допустимость схемы подтверждают до изготовления.
Поверхность ступеней не должна скользить при обычном использовании. Проверяют освещение, видимость передней кромки и отсутствие мебели или двери на траектории движения. При необходимости предусматривают покрытие или накладки, но они не должны уменьшать полезную глубину проступи сверх допустимого.
Осмотр перед отделкой и использованием
Лестница на тетивах перед отделкой должна пройти проверку опирания обеих балок, положения ступеней и затяжки креплений. Контролируют одинаковость подъёмов, ширину марша и жёсткость ограждения. Трещины, люфт или заметный перекос устраняют до допуска людей.
Скрытые соединения и закладные детали фотографируют до установки облицовки. Фактические материалы, крепёж и согласованные изменения отмечают в исполнительной документации. Если обнаружено отличие от чертежа, монтаж приостанавливают и получают решение проектировщика.
Перед сдачей проход проверяют вместе с лестницей на тетивах: ступени должны быть закреплены, а поручень — непрерывен на всём марше. Убирают временные клинья, мусор, заусенцы и выступающий крепёж. При ослаблении соединения или появлении трещины доступ ограничивают до ремонта по согласованной схеме.
