Связи каркаса собирают в систему, которая передаёт горизонтальные воздействия от покрытия и перекрытий к вертикальным связевым элементам, фундаментам и грунту. Связи стального каркаса назначают расчётом, а не выбирают по внешнему виду. Расчёт учитывает заданные сочетания воздействий. Важно обеспечить непрерывный путь усилия.
Как связи обеспечивают устойчивость здания
Связи каркаса ограничивают перемещение несущих элементов и передают горизонтальные усилия между частями здания. Источниками таких воздействий могут быть ветер, сейсмические силы и расчётные несовершенства геометрии. Задача системы — сохранить предусмотренную пространственную схему и довести нагрузку до оснований.
Одной распорки между двумя колоннами недостаточно, если усилие некуда передать дальше. Путь нагрузки может проходить от покрытия или перекрытия через горизонтальную диафрагму к вертикальной связевой панели, затем через колонны и опорные узлы к фундаменту. Каждый переход требует рассчитанного соединения и элемента, который воспринимает соответствующее усилие.
Диафрагмой называют плоскость покрытия или перекрытия, которая распределяет нагрузку в своей плоскости и передаёт её вертикальным элементам жёсткости. В зависимости от здания эту работу выполняют настил, плита, обшивка или система горизонтальных связей. Сам факт наличия кровельного листа не доказывает, что он закреплён как расчётная диафрагма.
Горизонтальные и вертикальные элементы системы

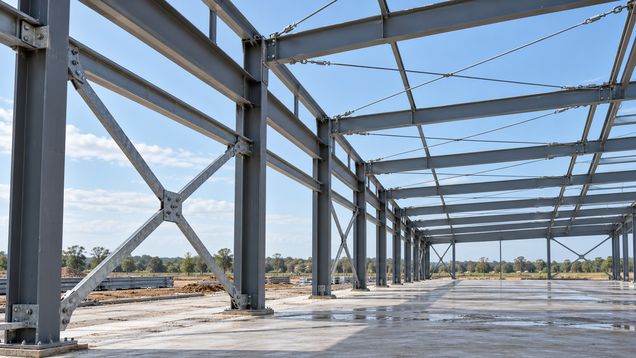

Связи стального каркаса размещают в плоскости кровли или перекрытия и в отдельных вертикальных пролётах. Горизонтальная схема собирает усилия от площади покрытия, а вертикальная передаёт их вниз к основанию. Для устойчивой работы обе части должны быть связаны между собой, включая колонны, балки, опорные детали и анкеры.
Вертикальную жёсткость могут обеспечивать диагональные раскосы, связевые панели, жёсткие рамные узлы или стены, если они учтены проектом. Нельзя считать любую внутреннюю стену несущей для горизонтального воздействия: её материал, крепление и основание должны быть рассчитаны на эту роль. Расположение элементов выбирают с учётом архитектурных проёмов, дверей и технологических проходов.
Раскосы работают в зависимости от материала, сечения, гибкости и способа соединения. Одни элементы рассчитывают на растяжение, другие должны сохранять устойчивость при сжатии; сочетание ветровых направлений и других воздействий может менять знак усилий. Поэтому внешне симметричная пара диагоналей не всегда означает одинаковый крепёж или одинаковую работу.
При выборе схемы учитывают, где находится центр жёсткости относительно приложения горизонтальной нагрузки. Если вертикальные панели собраны только с одной стороны плана, этаж может не только смещаться, но и поворачиваться. Это вызывает дополнительные усилия в крайних элементах и узлах, которые не видны при рассмотрении одной отдельной стойки.
Сбор усилий через балки и диафрагмы
Усилия от настила к вертикальным связям часто передают коллекторы — балки или стержни, которые собирают нагрузку с участка диафрагмы и направляют её к связевой панели. Граничные элементы плоскости тоже воспринимают растяжение или сжатие, как пояса в горизонтально работающей системе. Если их не включить в расчёт, путь нагрузки обрывается между настилом и диагональными связями.
Для связи несущего каркаса с покрытием проверяют не только прочность листов или плиты, но и крепления по краям и в поле. Шаг крепежа, швы настила, стыки и блокировки должны соответствовать проектной функции элемента. Изменение материала покрытия, размера проёма или способа крепления может снизить жёсткость диафрагмы.
Проёмы под лестницы, вентиляционные шахты и инженерные сети прерывают плоскость. В таких местах усилия обходят проём через дополнительные балки, перемычки или коллекторы, если это задано расчётом. Нельзя прорезать настил или удалить перемычку только потому, что коммуникацию удобнее провести по прямой.
Сосредоточенные нагрузки от фасада, кранового оборудования, трубопровода или навеса также передают на конструкцию отдельными узлами. Их прикрепление к ближайшей балке не гарантирует, что усилие попадёт в систему устойчивости. В проекте должен быть понятен путь от точки приложения нагрузки до основания.
Проверка узлов и опор
Диагональ передаёт усилие через концевые соединения в балки, колонны или соединительные пластины. Проверяют болты, сварные швы, фасонки, местную прочность стенки и крайние участки элементов. Даже если сам раскос достаточного сечения, слабая фасонка или неправильно расположенное отверстие может ограничить несущую способность всего узла.
Связи каркаса рассчитывают вместе с опорными узлами, базовыми плитами, анкерами и фундаментом. Передача горизонтального усилия в основание может включать сдвиг, растяжение и опрокидывающий эффект на группу опор. Устойчивость здания не заканчивается на первом этаже: нагрузка должна пройти через каждый этаж и соединение до грунта.
При монтаже положение раскосов и предварительное натяжение назначаются проектом, если они предусмотрены. Случайно подтягивать диагональ талрепом, нагревать её или удлинять отверстия нельзя: такая правка меняет усилия и положение рамы. Если стержень не совпадает с узлом, проверяют маркировку, геометрию и монтажные отметки до окончательной фиксации.
Временная устойчивость при монтаже
Частично собранная конструкция может быть неустойчива, даже если отдельные колонны и балки временно закреплены. Постоянная система ещё не работает, пока не установлены диафрагмы, связи, узлы или настил, которые замыкают путь нагрузки. Ветер и монтажные воздействия на незавершённый каркас отличаются от условий эксплуатации готового здания.
Временные раскрепления удерживают элементы до включения постоянных связей и должны быть рассчитаны для последовательности сборки. Их количество, место и момент снятия указывают в проекте производства работ или отдельном инженерном решении. Нельзя снимать временную диагональ сразу после установки следующей колонны, если постоянный узел ещё не замкнут.
Перед подъёмом очередной части проверяют, какие элементы уже закреплены, какие остаются свободными и как усилия уйдут в устойчивую часть сооружения. Монтажные болты, подкосы и временные опоры имеют собственную расчётную задачу. Уверенность в том, что «каркас уже стоит», не заменяет проверки временного состояния.
Порядок проверки проектного решения
До изготовления и монтажа сопоставляют рабочие чертежи с архитектурными планами, отверстиями, лестницами и оборудованием. Если меняется расположение проёма или назначение помещения, проверяют, не затронута ли связевая панель, диафрагма или коллектор. Отсутствие заметного раскоса на фасаде не означает, что в здании нет другой системы жёсткости.
- Проследить на плане путь нагрузки от покрытия и перекрытий к вертикальным связевым элементам.
- Сверить места связевых панелей с проёмами и фактической компоновкой здания.
- Проверить узлы диагоналей, коллекторов, опорных плит и анкеров по рабочим чертежам.
- Отдельно уточнить временные раскрепления и порядок их снятия при монтаже.
- Передать проектировщику все изменения настила, отверстий, связей и подвесного оборудования.
В готовой конструкции осматривают наличие элементов, маркировку, соединения, повреждения металла и состояние защитного покрытия. Проверяют, что раскосы не обрезаны, крепёж установлен в предусмотренные отверстия, а диафрагма соединена с коллекторами и вертикальными панелями. Осмотр фиксирует видимое состояние, но не заменяет расчёт при изменении схемы или нагрузки.
Связи каркаса после установки проверяют по фактическому наличию элементов и соединений, а не только по отметке на плане. Если раскос или узел не смонтирован, до передачи эксплуатационной нагрузки выясняют влияние пропуска и восстанавливают проектное решение.
Связи между элементами каркаса должны образовать непрерывную цепочку до фундаментов. Если проект не показывает, как горизонтальное усилие передаётся через отдельный этаж, проём или стык, недостающее решение запрашивают до закрытия конструкций отделкой. После облицовки проверить скрытые узлы сложнее, а исправление может затронуть несколько частей здания.
