Цокольный отлив закрывает выступающую полку цоколя и отводит воду от стены наружу. Для цокольного отлива задают уклон, вылет капельника, боковые окончания и верхнее примыкание к фасадной водозащите. Один слой герметика не заменяет правильное перекрытие деталей и защиту креплений. Крепёж защищают от коррозии, а стыки оставляют доступными для проверки.
Для чего нужен отлив на цоколе

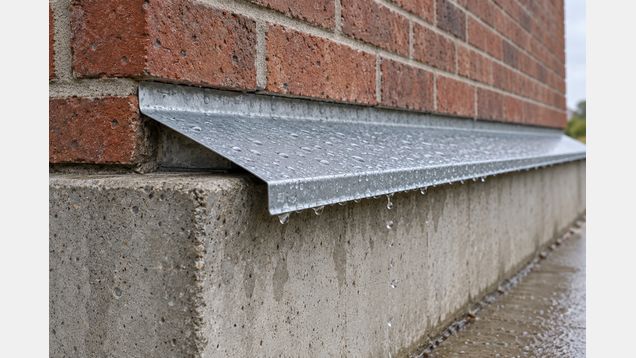

Цокольный отлив перекрывает горизонтальную полку на стыке выступающей нижней части стены и фасадной плоскости. Он принимает осадки со стены и направляет их за край, чтобы вода не затекала за облицовку и не стекала по нижнему фасаду. Вода должна уходить наружу, а не собираться на полке возле стены.
Для цокольного отлива важен не только материал листа, но и весь путь воды: верхнее примыкание, уклон, передний капельник и боковые окончания. Капельник — это сформированный выступ или загиб, который помогает воде оторваться от нижней кромки, а не обтекать её по поверхности. Если один участок пропускает воду за стену, широкий лист сам по себе проблему не исправит.
Отлив не является гидроизоляцией подземной части фундамента и не заменяет защиту стены от грунтовой влаги. Его задача — отвести дождь и талую воду с наружной полки. Поверхность цоколя, подземная гидроизоляция, утепление и отмостка требуют отдельных проектных решений.
Как выбрать форму и размеры
Цокольный отлив подбирают по фактической ширине полки, толщине будущей отделки стены и положению нижней фасадной плоскости. Замеряют не только открытую горизонтальную часть, но и задний подъём, передний вылет и места боковых возвратов. Измерение до устройства облицовки может дать недостаточную ширину после изменения плоскости стены.
Для изготовления используют совместимый с условиями эксплуатации материал: например, окрашенную оцинкованную сталь, алюминий или готовый профиль из коррозионно-стойкого полимера. Выбор зависит от долговечности покрытия, воздействия солей и влаги, жёсткости детали и соединения с другими металлами. Контакт разнородных материалов и крепёж подбирают так, чтобы не повредить защитное покрытие и не вызвать коррозию.
Поперечный профиль должен выводить воду наружу: горизонтальная часть получает уклон от стены, а передняя кромка выступает за нижнюю фасадную плоскость и имеет капельник. Универсальный вылет для всех стен назначать нельзя, потому что он зависит от толщины отделки, ветрового дождя и формы края. Важно, чтобы вода не могла вернуться к стене по нижней стороне листа.
Длину отдельных деталей, нахлёсты, соединительные элементы и компенсацию температурного движения задают по системе производителя. Слишком короткие детали создают много стыков, а жёсткое соединение длинных металлических участков может вызвать коробление при нагреве и охлаждении. На углах и торцах предусматривают окончания, которые не позволяют воде уходить вбок за фасад.
Подготовка стены и верхнего примыкания
До монтажа проверяют, ровная ли опорная полка, держится ли отделка стены и есть ли повреждения от прежних протечек. Отслоившийся раствор, рыхлую краску и разрушенные участки удаляют, а трещины и неровности ремонтируют подходящим составом. Если намокание вызвано неисправным водостоком или протечкой сверху, сначала устраняют её причину.
Верхняя часть отлива должна быть соединена с системой отвода воды за фасадом так, чтобы вода стекала поверх наружной детали. В зависимости от конструкции верхний край заводят под облицовку или соединяют с предусмотренным профилем и водозащитным слоем. Поверхностный валик герметика не заменяет правильный нахлёст: со временем шов может отслоиться или растрескаться.
Если узел ремонтируют на готовом фасаде и завести лист за облицовку невозможно, выбирают рассчитанный профиль для реконструкции с надёжным верхним прижимом и герметизацией. Место крепления к стене должно быть прочным и доступным для осмотра. Не следует скрывать крепёж под случайной накладкой, которая удерживает воду у стены.
Монтаж и соединение деталей
Сначала выставляют линию установки и проверяют уклон по всей длине. Основание под металлическим листом должно поддерживать его в нужных местах и не создавать провалов, в которых стоит вода. Если отлив прогибается под небольшим нажимом, геометрию и шаг опоры проверяют до окончательного закрепления.
Крепления размещают в предусмотренной зоне профиля и фиксируют к прочному основанию. Не прокалывают произвольно горизонтальную водосборную часть: отверстие там может стать путём протечки. Если конструкция требует крепёжных отверстий в открытой части, применяют только предусмотренные узлы с уплотнением и защитой от воды.
Соседние элементы соединяют нахлёстом, швом или соединительной планкой по инструкции изготовителя. На цокольном отливе дополнительно проверяют, не образовались ли у торцов карманы для воды. Направление нахлёста выбирают так, чтобы вода не попадала под верхний лист при стекании вниз. Для углов и примыканий к ступеням нужны фасонные детали или аккуратная подрезка с герметизацией; одного слоя наружного герметика недостаточно для незащищённого торца.
При раскрое металлического профиля защищают руки и глаза от острых кромок и стружки. Срез и повреждённое заводское покрытие обрабатывают способом, подходящим для конкретного материала. После монтажа убирают металлические опилки: оставленные частицы могут ржаветь и оставлять пятна на поверхности.
Примыкание к фасаду, углам и водостоку
Цокольный отлив увязывают с фасадной водозащитой, нижней кромкой облицовки и наружными углами. Если фасад допускает попадание части воды за наружный слой, её направляют на отлив и далее наружу; при барьерной системе проверяют целостность самого наружного водозащитного слоя. Деталь не должна закрывать предусмотренные системой дренажные выходы.
В местах углов и уступов оформляют торцы, чтобы вода не затекала за лист с боковой стороны. У водосточной трубы проверяют, не попадает ли вода на стык или под отлив при переполнении желоба. Нижние оконные и дверные примыкания также согласуют с водоотводом, иначе вода может пройти за отделку выше цоколя.
Передний край не прижимают вплотную к нижней облицовке или стене, если для отвода воды нужен свободный капельник. Не допускают, чтобы край оказался за плоскостью фасада, а вода стекала на стену ниже. Снег, брызги и талая вода у земли могут дополнительно увлажнять узел, поэтому высоту и защиту цоколя согласуют с благоустройством и отмосткой.
Проверка готового узла
После установки осматривают непрерывность линии, уклон, жёсткость, состояние покрытия, торцы и верхнее примыкание. Проверяют, что стыки закрыты в правильном направлении, крепёж не ослаблен, а вода не может пройти за фасад через отверстия или незакрытые края. Приёмку выполняют до того, как узел станет скрыт последующими деталями.
- Сверить ширину и форму профиля с готовой плоскостью фасада.
- Проверить уклон наружу и выступ капельника за нижнюю стеновую плоскость.
- Осмотреть верхний нахлёст, стыки, торцы и места креплений.
- Убедиться, что выходы воды не перекрыты герметиком или отделкой.
- Проверить, куда уходит вода возле углов, водостока и отмостки.
Перед закрытием узла цокольным отливом проверяют состояние основания, верхний нахлёст и свободный выход воды с нижней стороны детали. Если после дождя вода остаётся у стены или стекает по её поверхности, исправляют уклон, капельник либо примыкание, а не добавляют герметик поверх мокрого шва.
