Витая пара — кабель связи с проводниками, скрученными в пары для передачи данных. При выборе витой пары учитывают требуемое оборудование, длину и условия трассы, исполнение кабеля и совместимость разъёмов. Линию прокладывают без пережатий и повреждений, а после монтажа проверяют вместе с розетками и коммутационными шнурами.
Как устроен кабель связи
Витая пара состоит из изолированных проводников, обычно медных, объединённых попарно и скрученных с разным шагом. Скрутка помогает снизить взаимные наводки между парами и влияние внешних помех, но не делает линию неуязвимой: результат зависит также от конструкции кабеля, соединителей и качества монтажа. Такой кабель используют для локальной сети Ethernet и других систем связи, для которых подходит его категория и исполнение.
Конструкция витой пары рассчитана на совместную работу проводников. Если при разделке их раскрутить на длинном участке, перепутать пары или повредить изоляцию, линия может формально показывать электрическую непрерывность, но хуже передавать сигнал. Поэтому при монтаже снимают только необходимый участок оболочки и завершают кабель способом, который предусмотрен для выбранной розетки, панели или штекера.
Как выбрать категорию и исполнение
Для конкретной линии учитывают скорость и интерфейсы оборудования, требуемый запас на будущее, длину постоянного участка и среду прокладки. Категорию кабеля выбирают вместе с розетками, коммутационной панелью и патч-кордами: качество всего канала ограничивает компонент с более низкими характеристиками или ошибочное соединение. Маркировка на оболочке должна соответствовать документации и применяемому стандарту.
Кабель бывает неэкранированным и экранированным, а его оболочка рассчитана на разные условия внутри помещения или снаружи. Экранированный вариант имеет смысл, когда он нужен по электромагнитной обстановке и вся цепь — кабель, разъёмы, панель и соединение с системой уравнивания потенциалов — совместима и выполнена по правилам. Экран, оставленный без правильного завершения, сам по себе не гарантирует лучшую связь.
Выбирая витую пару, сверяют тип проводника и способ окончания линии. Для стационарной прокладки обычно используют кабель, предназначенный для постоянного монтажа, а гибкие коммутационные шнуры подбирают отдельно; соединитель должен подходить к конструкции жил и оболочки. Не стоит заменять рассчитанный на прокладку кабель любым шнуром с похожим разъёмом или соединять отрезки скрытыми скрутками.
Как запланировать линии и конечные точки
Для дома заранее отмечают ввод провайдера, место роутера или основного коммутатора, рабочие столы, телевизоры, принтеры, камеры, домофон и точки доступа Wi-Fi. Кабельные линии удобно сводить в доступный распределительный узел и вести отдельными трассами к нужным розеткам. В большой планировке или доме с несколькими этажами предусматривают дополнительные точки распределения, если это упрощает трассы и обслуживание.
Витая пара в домашней сети нужна не только рядом с роутером: проводная точка может понадобиться телевизору, рабочему компьютеру, сетевому хранилищу или потолочной точке доступа. Для устройств с питанием по Ethernet заранее сверяют требования к мощности и совместимость источника питания, кабеля, соединителей и конечного устройства. Точки Wi-Fi размещают по зонам покрытия, а не запирают в металлическом шкафу с роутером.
Как прокладывать трассу без повреждений
Маршрут выбирают до отделки и согласуют с силовыми линиями, вентиляцией, трубами и несущими конструкциями. Для связи предусматривают отдельные подходящие каналы или соблюдают разделение и способы пересечения, установленные применимыми правилами электромонтажа. Это упрощает замену кабеля и уменьшает риск повредить его при последующих работах.
При монтаже с витой парой важно соблюдать допустимый радиус изгиба и усилие протяжки, указанные изготовителем. Кабель не пережимают крепежом, не перегибают под острым углом, не растягивают за жилы и не укладывают на острые кромки. Скрытые промежуточные соединения оставляют доступными либо исключают, а повороты и проходы через перегородки заранее защищают от повреждений.

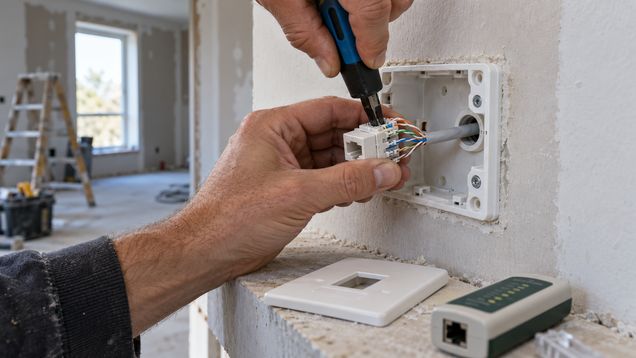

Окончания в розетках и коммутационной панели выполняют по одной согласованной схеме распиновки на обоих концах, соблюдая соответствие жил парам и контактам. Оболочку фиксируют предусмотренным зажимом, не повреждая изоляцию отдельных проводников. Если для линии или помещения требуются особые характеристики по пожарной безопасности, влажности или ультрафиолету, выбирают кабель с нужным исполнением, а не полагаются на цвет оболочки.
Как проверить готовое подключение
После завершения линии оба конца маркируют одинаковым кодом и сверяют с планом портов. До закрытия стен проверяют отсутствие обрыва и правильность соединения контактов; для подтверждения заявленных характеристик используют тестер, который проверяет линию по требованиям выбранной категории или класса. Простая прозвонка помогает найти обрыв, но не измеряет все параметры передачи данных.
Проверяют постоянный участок вместе с теми розетками и соединителями, которые входят в проектируемую линию. Учитывают длину и качество коммутационных шнуров, потому что они тоже влияют на полный канал между портами оборудования. Если тест выявил несоответствие, сначала проверяют окончания, повреждения, лишнюю длину расплетённых участков и соответствие компонентов, а не сразу заменяют весь кабель.
Что оставить в документации
На плане показывают трассы, места прохода через стены, распределительный узел и каждую сетевую розетку. В таблице портов указывают код линии, помещение, назначение, тип кабеля и порт панели; отдельно отмечают резервные каналы и линии для устройств с удалённым питанием. Владелец сможет понять, куда приходит конкретный кабель, не вскрывая отделку и не перебирая соединения по одному.
Витая пара в проекте должна быть согласована с требуемыми сетевыми сервисами, оборудованием и условиями монтажа. Перед закрытием трасс сохраняют исполнительную схему и результаты проверки каждой линии, а возле распределительного узла оставляют доступ для коммутации и обслуживания. Если планируется новая точка или смена оборудования, по этой документации можно проверить свободный порт, трассу и совместимость конечного соединения.
