Структурированная кабельная система объединяет кабели, распределительный узел и розетки для сети, телевидения и других сервисов внутри дома. При проектировании структурированной кабельной системы заранее задают места роутера, телевизоров, рабочих мест и точек доступа, а также ввод провайдера. Схему согласуют с электропроводкой до отделки и оставляют доступ к соединениям.
Что включает кабельная инфраструктура дома
Структурированная кабельная система — это постоянная пассивная инфраструктура, к которой подключают активное оборудование и конечные устройства. В неё входят линии кабеля, коммутационная панель или другие точки завершения, телекоммуникационные и телевизионные розетки, распределители и маркировка. Роутер, коммутатор, оптический терминал провайдера и точки доступа выполняют отдельные функции и не заменяют проложенные линии.
Состав структурированной кабельной системы определяют по сервисам и планировке: для компьютера и телевизора может понадобиться проводная точка, для Wi-Fi — место установки точки доступа, для камер или домофона — отдельное подключение. Международный стандарт ISO/IEC 11801-4 описывает общую кабельную инфраструктуру жилого дома и интерфейсы для информационных и телевизионных сервисов; местные требования к монтажу и электробезопасности применяют отдельно.

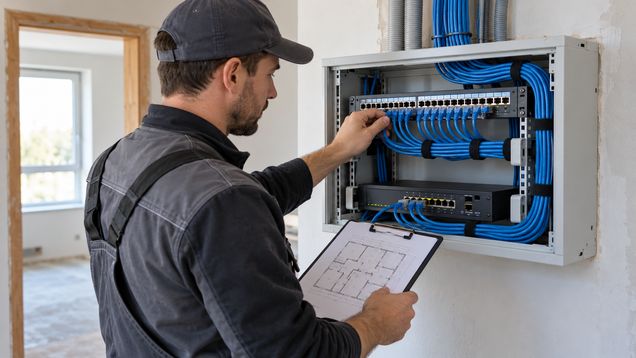

Где разместить ввод и распределительный узел
Ввод внешней линии от провайдера и внутреннюю разводку удобно свести в доступное место, где помещаются оптический терминал, роутер, коммутатор и коммутационная панель. Для этого предусматривают шкаф или нишу с электропитанием, вентиляцией и запасом места под оборудование. Герметично закрытая тесная коробка может мешать отводу тепла и обслуживанию, поэтому её размеры и расположение согласуют с набором устройств.
Структурированная кабельная система для дома обычно начинается в одном узле, откуда линии расходятся к отдельным помещениям и розеткам. В большом доме или на нескольких этажах могут понадобиться дополнительные точки распределения, если это оправдано длиной трасс и обслуживанием. Место выбирают не только по близости к вводу, но и так, чтобы до него можно было провести кабели без сложных обходов и сохранить доступ после ремонта.
Как определить места сетевых розеток
Сначала на планах отмечают постоянные и возможные места использования: телевизоры, рабочие столы, игровые устройства, принтеры, сетевые хранилища и точки доступа Wi-Fi. Для камер, домофона, сигнализации и автоматизации учитывают тип интерфейса и способ питания, а не предполагают, что каждое устройство подключается одинаково. Пользуясь структурированной кабельной системой, можно менять активное оборудование и назначение розетки без вскрытия отделки, если нужная линия заранее выведена в эту точку.
Точку доступа не обязательно ставить в распределительный шкаф: металлические дверцы и удалённое расположение ухудшают радиопокрытие. Её размещают в зоне, где нужен сигнал, и при необходимости предусматривают кабель для питания по сети Ethernet. Количество и положение точек определяют планировкой, материалами стен, этажностью и реальными зонами пользования, а не только площадью дома.
Как выбрать тип линий и проложить трассы
Для проводной локальной сети используют сбалансированный кабель, для оптического ввода или межэтажного участка может применяться волоконная линия, а телевизионный сигнал может потребовать коаксиального кабеля. Выбор зависит от оборудования, требуемых сервисов и характеристик всей линии, включая розетки и соединители. Кабель с более высокой маркировкой сам по себе не гарантирует заданную скорость, если остальные компоненты или качество монтажа ей не соответствуют.
Трассы прокладывают с учётом строительных конструкций, доступности замены и требований к совместному размещению с силовой электропроводкой. Повороты, переходы через стены и места соединений планируют так, чтобы кабель не был пережат, повреждён крепежом или замурован в недоступном узле. Для резерва можно предусмотреть свободные каналы или трубы от распределительного места к важным зонам, если их устройство не конфликтует с конструкцией и инженерными сетями.
Силовую и телекоммуникационную части координируют до монтажа: уточняют маршруты, способы пересечения и необходимые разделения по применимым правилам. Влажные, нагреваемые и наружные участки требуют соответствующих условий прокладки и компонентов. Питание устройств по кабелю Ethernet допустимо только при совместимости кабеля, разъёмов, коммутатора или инжектора и подключённого оборудования.
Как проверить и промаркировать линии
До закрытия стен и потолков каждую линию сверяют с планом, проверяют целостность, правильность подключения контактов и качество монтажа окончаний. Простая проверка соединения подтверждает, что кабель не оборван, но для подтверждения параметров линии применяют подходящий измерительный прибор и критерии выбранной системы. Результат проверки фиксируют для каждой линии, чтобы после отделки не искать неисправность наугад.
Оба конца кабеля маркируют одним кодом, который совпадает с планом и обозначением порта на панели. В документации записывают трассу, тип кабеля, назначение розетки, порт коммутации и выявленные ограничения. Пользователю также полезно оставить схему расположения каналов до их закрытия: это снижает риск повредить скрытую линию при сверлении или последующей перепланировке.
Что предусмотреть до начала отделки
В проекте фиксируют ввод провайдера, распределительный шкаф, перечень линий, места розеток, точек доступа и оборудования, трассы по этажам, питание узла и требования к маркировке. Отдельно отмечают свободные каналы для возможного расширения, выводы для камер и домофона, а также линии, требующие особых условий монтажа. Схему согласуют с расположением силовых кабелей, водопровода, вентиляции и несущих элементов.
Проектировщик закладывает структурированную кабельную систему с учётом конкретных устройств и сценариев использования, а не по абстрактному числу розеток на комнату. Для каждого порта полезно заранее указать назначение и оборудование, которое к нему подключат; для неопределённых зон оставляют возможность сменить назначение или протянуть новую линию. Если проект дома или расстановка мебели меняется, проверяют, не оказались ли розетки за встроенными шкафами и не перекрыты ли запланированные кабельные маршруты.
Структурированная кабельная система в исполнительной схеме должна совпадать с фактически проложенными линиями и маркировкой. После монтажа передают владельцу план портов, результаты проверки и расположение скрытых трасс; при добавлении устройств это позволяет найти свободный канал, проверить совместимость и подключить оборудование к нужной розетке.
