Солнечный коллектор поглощает солнечное излучение и передаёт тепло жидкости, которая нагревает воду в баке или систему отопления. Для солнечного коллектора выбирают незатенённое место и проверяют не только ориентацию, но и летний перегрев, зимнюю защиту и способ отвода тепла с учётом местного климата.
Чем тепловая панель отличается от фотоэлектрической
Солнечный коллектор преобразует излучение в тепло и передаёт его воде или промежуточному теплоносителю. Фотоэлектрическая панель вырабатывает электричество, которое можно использовать бытовыми приборами или другой системой нагрева. Эти технологии могут стоять рядом, но у них разные трубопроводы, оборудование и критерии подбора.
Работа солнечного коллектора зависит от солнца, облачности, наружной температуры, затенения и потерь тепла по трубам. Поэтому он обычно включён в систему с баком-накопителем и резервным источником, который подогревает воду при недостатке солнечной энергии. Доля солнечного нагрева меняется по сезонам и режиму потребления, поэтому обещать одинаковую производительность каждый день нельзя.
Полная установка включает не только приёмную панель, но и теплообменник при необходимости, накопитель, насос или естественную циркуляцию, датчики, управление и защиту. В отдельных простых схемах циркуляция возникает за счёт разницы плотности тёплой и холодной воды; в активной системе её перемещает насос. Тип схемы определяет допустимую высоту размещения бака, состав труб и способ управления.
Прямой и закрытый контур
В прямой схеме через наружные трубки проходит сама санитарная вода. Конструкция проще, однако открытые участки с водой чувствительны к замерзанию, отложениям и качеству водопроводной воды. Такой вариант подходит только там, где климат, вода и инструкции конкретной системы допускают его эксплуатацию.
В закрытом контуре по солнечным трубам циркулирует теплоноситель, а энергию в бак передаёт теплообменник. Для условий с морозами используют только предусмотренную изготовителем защиту: это может быть допустимый антифризный состав или схема, из которой жидкость сливается при остановке насоса. Нельзя самостоятельно заменять жидкость на автомобильный антифриз или смешивать составы без разрешения производителя.
Контур с незамерзающей смесью требует расширительного сосуда, подходящих уплотнений и рассчитанных на его свойства насоса и теплообменника. Защитные устройства и отвод сброса подбирают по проекту, а питьевую воду отделяют от технического теплоносителя предусмотренным теплообменником. Схема с солнечным коллектором должна также предусматривать, что произойдёт при пропадании электричества, остановке насоса или длительном отсутствии разбора горячей воды.
Как рассчитать площадь и объём бака
Солнечный коллектор подбирают как часть общей системы, а не отдельно по площади свободного ската. Для расчёта учитывают число жильцов, суточный и пиковый расход горячей воды, сезон использования, солнечные условия участка, потери в трубах и объём накопителя. Если воду потребляют в основном вечером, бак должен сохранить тепло до времени разбора.
Площадь приёмной поверхности и вместимость бака согласуют между собой и с резервным нагревателем. Слишком большая панель при малом расходе воды может летом регулярно передавать избыток тепла в бак; слишком малая не покроет расчётный запрос даже в солнечное время. Расчёт делают по данным конкретных моделей и местным условиям, а не по универсальному числу коллекторов на семью.
Паспортные значения сравнивают при одинаковых условиях испытаний и учитывают годовой профиль потребления. Для крыши проверяют доступную площадь без тени от деревьев, дымоходов и соседних зданий в нужные часы и сезоны. Если требуется отопление, отдельно проверяют, совпадают ли периоды доступного солнца с тепловой нагрузкой дома; нагрев воды и поддержка отопления предъявляют разные требования к системе.
Ориентация и место установки
В северном полушарии южная сторона обычно получает больше солнечного излучения за год, но восточная или западная ориентация может лучше совпадать с режимом расхода воды и особенностями участка. Наклон выбирают по широте, сезонному использованию и инструкции изготовителя; фиксированное значение угла для любого дома было бы неверным. Важнее оценить затенение в течение дня и прочность опоры для оборудования.

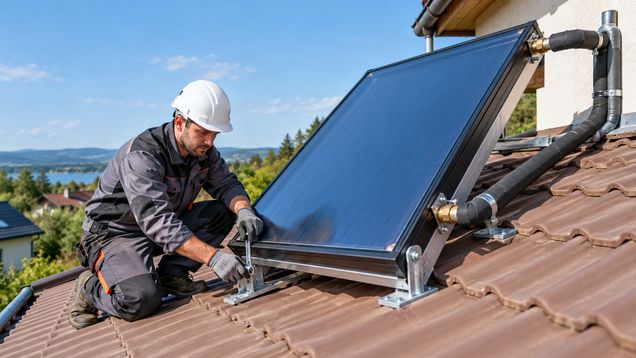

Перед монтажом на крыше проверяют её состояние, несущую способность и возможность надёжно герметизировать проходы труб и креплений. Коллекторы добавляют вес и испытывают ветровые и снеговые нагрузки, поэтому способ закрепления согласуют с конструкцией крыши и местными строительными требованиями. Трассу до бака планируют короткой и доступной для обслуживания, а горячие трубы утепляют подходящим материалом.
Место для накопителя выбирают рядом с вводом труб, оставляя доступ к теплообменнику, датчикам, арматуре и сливу. Длинные неутеплённые участки увеличивают потери и задержку подачи горячей воды. На наружных линиях предусматривают защиту от замерзания и ультрафиолета в соответствии с выбранным теплоносителем и материалами труб.
Защита от перегрева и промерзания
Летом солнечная панель может продолжать нагреваться, даже когда бак уже прогрет или потребление почти отсутствует. Для этого проект предусматривает допустимый режим остановки, отвод избытка тепла, дренаж либо другой способ защиты, предусмотренный изготовителем системы. Предохранительный клапан не используют как штатное средство регулирования температуры.
При застое горячего теплоносителя перегрев может ускорить старение жидкости и уплотнений, а в закрытом контуре повысить давление. Расширительный сосуд, клапан сброса, соединения и контроллер подбирают под характеристики установки; их нельзя заглушать или отключать для прекращения капания. Если клапан сбрасывает жидкость, причину проверяет специалист, а не компенсируют подпиткой или изменением уставок наугад.
Зимой опасность представляет не только замерзание жидкости внутри панели, но и лёд в наружных трубах и арматуре. Для прямой водяной схемы проверяют климатические ограничения и процедуру опорожнения, а для закрытой — тип теплоносителя, его допустимую концентрацию и состояние после перегрева. Не оставляют заполненную систему без предусмотренной защиты на период отключения электричества или отопления.
Пуск и обслуживание
Перед запуском специалист проверяет крепления, герметичность кровельных проходов, направление потока, датчики, работу насоса и защитной арматуры. Теплоноситель заполняют и удаляют воздух по процедуре изготовителя, не смешивая его с питьевой водой. Пуск и проверку выполняют при контролируемом нагреве, сверяя температуру панели и накопителя с режимом управления.
В работе наблюдают за давлением, сообщениями контроллера, температурой бака и доступностью резервного нагрева. Обслуживание включает проверку трубной изоляции, крепежа, клапанов, насоса, теплообменника и состояния жидкости с интервалами, установленными изготовителем. Если система долго простаивала, состояние теплоносителя и возможность безопасного запуска проверяют до включения насоса.
При сезонном осмотре в солнечном коллекторе и наружных трубах не должно быть утечек, повреждённой изоляции или следов замерзания. Проверяют, что слив, расширительный сосуд и предохранительная линия свободны, а контроллер отключает насос при предусмотренных условиях.
Солнечный коллектор и его крепления оставляют доступными для осмотра, чтобы своевременно заметить ослабление опоры или ухудшение состояния кровельного уплотнения.
