Забивные сваи — готовые элементы из железобетона, стали или дерева, которые погружают в грунт ударами молота. Они передают нагрузку здания через боковую поверхность и нижний конец на более глубокие слои; расчёт забивных свай учитывает геологию, нагрузку, доступную технику и допустимое воздействие на соседние сооружения.
Как работает забивная свая
Забивные сваи — заранее изготовленные стержневые элементы, которые погружают в грунт без устройства скважины по всей длине. Нагрузка от здания или сооружения передаётся грунту через поверхность ствола и нижний конец сваи. Соотношение этих составляющих зависит от геологического разреза и положения опоры в слоях, поэтому его определяют расчётом, а не по внешнему виду грунта на площадке.
Верхние концы объединяют ростверком — балкой или плитой, которая связывает опоры и распределяет нагрузку от стен, колонн и перекрытий. Сама свая работает на сжатие, а в некоторых конструкциях должна воспринимать также выдёргивающее усилие или боковое воздействие. Эти задачи задают требования к сечению, материалу, длине и узлам соединения с ростверком.
Когда такой фундамент подходит
Забивными сваями можно передать нагрузку через слабый приповерхностный слой к более плотным грунтам или опереть фундамент на заданный по расчёту массив. Такой вариант рассматривают для зданий и сооружений с сосредоточенными нагрузками, на площадках со сложной последовательностью слоёв или при необходимости ограничить объём открытых земляных работ. Сам факт слабого верхнего грунта ещё не означает, что сваи окажутся самым подходящим решением.
Выбор сравнивают с другими типами основания по расчётной несущей способности, осадкам, конструктивной схеме, доступу техники, срокам и влиянию строительства на окружение. Ударное погружение сопровождается шумом и вибрацией. На тесной городской площадке, возле чувствительного оборудования, старой кладки или сетей эти воздействия могут сделать забивку нежелательной либо потребовать другого способа устройства фундамента.
Материал и форма элементов
Применяют сплошные и составные железобетонные элементы, стальные трубы и профильные сваи, а также деревянные, если их допускает проект. Материал выбирают по расчётной нагрузке, долговечности в грунте и воде, перевозке и возможностям техники. К забивным сваям предъявляют требования по прочности и долговечности с учётом условий площадки.
Проект задаёт сечение, длину, острие и конструкцию стыков. Если свая составная, соединение должно передавать усилие без потери проектной прочности. Смену материала или сечения согласуют с проектировщиком: она меняет сопротивление погружению и риск повреждения элемента.
При выборе длины забивных свай учитывают расчётную нагрузку, последовательность и свойства слоёв, уровень грунтовых вод, слабые прослойки и препятствия. По изысканиям определяют расположение опор, проверяют работу свайной группы и ожидаемые осадки; глубина соседнего фундамента сама по себе не задаёт длину новой сваи.
Что готовят до погружения
До работ сверяют разбивку, подъездные пути, грузоподъёмность техники, маркировку свай и документы на материал. Для забивки подбирают молот, направляющие, оголовок и амортизирующую прокладку, если она предусмотрена проектом. Несоответствие оборудования и элемента может привести к чрезмерным напряжениям, повреждению оголовка или трещинам.
Проект производства работ определяет последовательность погружения, порядок стыковки, критерии остановки, контрольные испытания и действия при отклонениях. При работе рядом с существующими зданиями заранее устанавливают, нужны ли их обследование до начала строительства, наблюдение за осадкой или вибрацией и ограничения режима работ. Перечень зависит от расчётной оценки риска и требований проекта; одинаковая схема наблюдений не подходит каждой площадке.
Если проект предусматривает пробные сваи, по ним проверяют принятую технологию и сопоставляют фактическое сопротивление грунта с расчётным. Изменять по этим результатам длину, молот или последовательность погружения можно только по согласованному решению ответственного проектировщика.
Как проходит монтаж

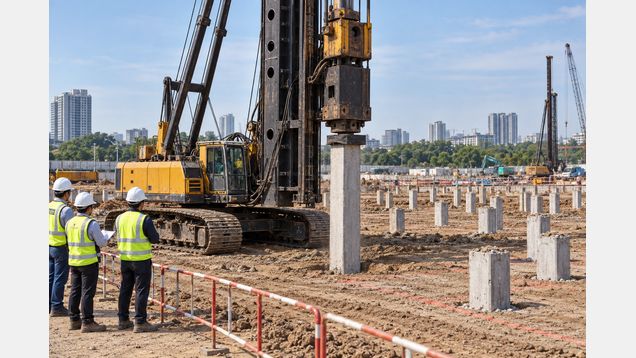

Перед погружением забивные сваи осматривают, сверяют тип и длину с ведомостью, затем поднимают и устанавливают в направляющие копра — установки для погружения свай. Направляющие удерживают ось молота и элемента, а выверка помогает контролировать наклон. Молот через оголовок передаёт удар; предусмотренная проектом прокладка смягчает контакт и защищает торец.
По мере погружения бригада контролирует положение элемента и фиксирует ход работ. Для сборной сваи стык подготавливают и соединяют предусмотренным способом, затем продолжают погружение, проверяя соосность и качество соединения. При видимом разрушении, резком отклонении от проектного направления, аномальном изменении сопротивления или необычном подъёме грунта работы останавливают по установленной процедуре и передают данные ответственному специалисту.
Очередность погружения назначают с учётом расположения свай, грунтовых условий, соседних конструкций и влияния перемещений грунта. Ударная забивка вытесняет часть грунта вокруг элемента. В плотных песках это может уплотнять грунт, а в некоторых глинистых грунтах — сопровождаться подъёмом поверхности или ранее погруженных элементов. Наблюдаемые перемещения регистрируют и сравнивают с предусмотренными проектом пределами; универсального порядка для любой площадки нет.
Завершение погружения определяют не по одному признаку и не по произвольному числу ударов. Проектные критерии могут учитывать отметку нижнего конца, сопротивление при погружении, данные испытаний и допустимость напряжений в свае. Если элемент не достигает заданного положения, погружается необычно легко или повреждается, это фиксируют и согласуют дальнейшее решение. Насильно продолжать забивку при признаках повреждения нельзя.
Как подтверждают качество и несущую способность
В журнале для каждой опоры записывают её обозначение и место, тип и размеры, дату и ход погружения, отметки поверхности и нижнего конца, применённый молот, стыки, перерывы и замеченные отклонения. По заданию проекта добавляют результаты динамического контроля — измерения реакции сваи на удар — или статического испытания нагрузкой. Методы дают разные сведения и назначаются инженером под задачу, а не заменяют друг друга автоматически.
Динамическое испытание регистрирует реакцию сваи на удар и помогает оценить взаимодействие молота, элемента и грунта. Статическое показывает перемещение при приложенной нагрузке по заданной программе. Проект определяет метод, число испытаний и критерии приёмки: переносить значения с другого объекта нельзя. Результаты сопоставляют с расчётом и журналами погружения.
Приёмка включает проверку исполнительной документации, расположения и отметок оголовков, целостности видимой части, стыков и соблюдения согласованной технологии. Если обнаружены отклонения, проектировщик оценивает их влияние на фундамент и назначает допустимый способ исправления либо дополнительный контроль. Замазывание трещин или подрезка элемента сами по себе не подтверждают восстановление его несущей способности.
Как ограничивают влияние на соседние объекты
Ударное погружение создаёт шум и вибрацию, а перемещение грунта может затронуть соседние здания, сети и оборудование. Влияние зависит от грунтов, расстояний, состояния конструкций и режима работ. Если оценка риска этого требует, проектом задают обследование и измерения.
Перед началом работ отмечают зоны инженерных сетей и уточняют, как контролировать их положение и состояние. Во время монтажа ответственные лица сравнивают наблюдения с установленными критериями и сообщают о тревожных изменениях. Снижение темпа, изменение очередности или переход на иной метод допустимы только после согласованного инженерного решения: простое уменьшение числа ударов не гарантирует сохранения качества основания.
Какие документы нужны для сдачи
Комплект исполнительных материалов связывает каждую опору на площадке с проектом и подтверждает фактический ход работ. Обычно в него входят схема расположения, документы на материал, журналы погружения, сведения о применённом оборудовании, отметки, данные предусмотренных испытаний и оформленные решения по отклонениям. Точный состав определяют проект и договорные требования; отсутствие записей нельзя компенсировать устным подтверждением.
При сдаче проверяют забивные сваи по проектной ведомости: их номер, место, длину и фактическую отметку, а результаты контроля — по заданным критериям. В журнале отдельно отмечают перерывы, необычное сопротивление, повреждения, подъём соседних элементов и согласованные меры. Такие записи позволяют проверить, что каждая опора установлена по принятой технологии и что спорные ситуации рассмотрены ответственным инженером до устройства ростверка.
