Импульсное реле переключает осветительную цепь после короткой команды от одной или нескольких кнопок. При подборе импульсного реле проверяют напряжение управления, число контактов, допустимую нагрузку и расположение узла, чтобы светом можно было управлять с каждой точки без удержания клавиши.
Как работает переключение
Импульсное реле в типовой схеме меняет состояние выхода после короткого импульса от кнопки без фиксации. При повторной команде оно переключает нагрузку обратно, а кнопку не требуется удерживать. Это даёт возможность управлять одним светом из нескольких мест без установки проходного переключателя в каждой точке.
Внутри может работать электромеханический механизм с катушкой или электронная схема с памятью состояния. Некоторые устройства имеют дополнительные режимы, например централизованное выключение, индикацию или задержку времени. Поведение при пропадании питания зависит от конструкции и настроек, поэтому его уточняют в инструкции до выбора схемы.
При управлении импульсным реле на его вход подают кратковременную команду, а силовые контакты переключают световую нагрузку. Управляющая кнопка и цепь лампы выполняют разные функции, хотя в конкретной модели могут иметь общий провод или одинаковое номинальное напряжение. Назначение каждого зажима определяют по схеме изделия, а не по внешнему сходству клемм.
Несколько кнопок часто соединяют параллельно на один управляющий вход: нажатие любой из них вызывает одинаковое переключение. Для ряда устройств подходят только обычные кнопки без подсветки, а для других изготовитель указывает допустимую подсветку или специальный адаптер. Перед объединением точек управления проверяют ограничения по числу кнопок, длине линии и току входа.
Согласование с кнопками и нагрузкой
Кнопку выбирают по назначению, способу монтажа и типу контакта, указанному в электрической схеме. Важно, чтобы она возвращалась в исходное положение после отпускания, иначе длительная команда может мешать нормальному переключению или запускать иной режим. Если применяют подсвечиваемые клавиши, совместимость проверяют отдельно: малый ток индикатора иногда вызывает ложные срабатывания или мерцание лампы.
Суммарную длину линии управления и число подключённых кнопок оценивают по техническим данным оборудования. Длинный провод в сложной трассе может улавливать помехи или давать падение напряжения на входе, особенно если схема использует низковольтный сигнал. Путь кабеля, сечение и разделение с силовыми проводами определяют по проекту и местным правилам.
Импульсное реле в одной группе освещения выбирают по напряжению и току нагрузки, числу полюсов и типу ламп. Для LED-драйверов и электронных преобразователей учитывают пусковой ток, который может кратковременно превышать рабочий; для трансформаторной нагрузки важны её собственные условия включения. Значения на корпусе нельзя переносить на любой вид света без таблиц и оговорок изготовителя.
Управляющее напряжение может отличаться от напряжения коммутируемой цепи. Поэтому перед покупкой сверяют параметры катушки или электронного входа, питание устройства, допустимый тип тока и требования к кнопке. Если в проекте предусмотрена низковольтная кнопочная линия, нельзя подключать её к сетевому входу на основании того, что клеммы расположены рядом.
Для нескольких групп света обычно предусматривают отдельный канал переключения для каждой независимо управляемой цепи. Групповая команда, например общее выключение, требует предусмотренного производителем вспомогательного модуля или отдельной логики. Проверяют совместимость аксессуаров с выбранной серией и то, как они воздействуют на отдельные выходы.
Выбор устройства и схемы
При подборе импульсного реле учитывают рабочее напряжение, тип и мощность нагрузки, число выходных контактов, ресурс коммутации и частоту нажатий. Одной маркировки по амперам недостаточно, если изготовитель приводит отдельные ограничения для LED-драйверов, люминесцентных ламп или трансформаторов. Для смешанной группы считают общую нагрузку и проверяют её по условиям конкретного изделия.
Контакты бывают нормально открытыми, нормально закрытыми или переключающими; нужный вариант определяется требуемой логикой при исходном состоянии. Отдельная вспомогательная пара может использоваться для индикации, но её электрические пределы отличаются от силового выхода. При нескольких световых группах схему составляют так, чтобы отказ или обслуживание одного канала не создавали неожиданное включение другого.
Сетевое питание, защита линии и коммутация освещения должны быть согласованы с проводкой и нагрузкой. Выходное устройство не отменяет автоматическую защиту кабеля от сверхтока, а выбранный номинал аппарата не должен превышать допустимые характеристики проводников. Защитный проводник не используют как рабочий и не разрывают обычным контактом светового канала.
В схеме с кнопками важно различать вход управления и выход на лампы. Иногда кнопки коммутируют фазу, иногда используют отдельный низковольтный контур; универсального расположения проводов у всех моделей нет. Сверяют маркировку контактов, напряжение схемы и чертёж именно той модификации, которая будет установлена.
Где разместить коммутационный узел
Место установки зависит от исполнения устройства: существуют модульные аппараты для щита, а также модели для распределительной или монтажной коробки. Выбирают только предусмотренный изготовителем корпус и способ монтажа, учитывая защиту от пыли, влаги, тепла и случайного доступа. Нельзя помещать открытый модуль в стену или закрытую нишу без подходящей оболочки.

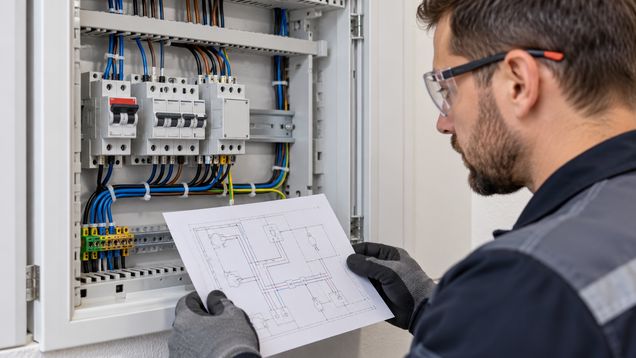

Щитовой монтаж удобен, когда несколько каналов света и управляющие цепи сведены в одно доступное место. При этом оставляют место для проводов, маркировки, охлаждения и обслуживания, а дверца щита должна открываться без натяжения кабелей. Если выбранное помещение далеко от кнопок, оценивают длину и трассу линии управления до укладки отделки.
Распределительную коробку выбирают доступной для осмотра, с достаточным объёмом и подходящей степенью защиты. Её размещают так, чтобы соединения не попадали в зону вероятного конденсата, нагрева или механического повреждения. Скрывать узел за несъёмной отделкой нельзя, если после этого соединения и устройство невозможно безопасно проверить.
К импульсному реле подводят кабели по назначению, сохраняя раздельную маркировку управляющих проводов и цепей освещения. В тесной коробке неудобная укладка может натянуть клеммы, затруднить охлаждение и сделать последующую диагностику медленнее. Фактическое положение выбирают после проверки схемы, размеров корпуса и направлений ввода кабеля.
Уровень шума также учитывают при размещении электромеханического аппарата: щелчок может быть слышен в тихой спальне или рядом с рабочим местом. Если срабатывания частые, выясняют причину и проверяют, рассчитана ли модель на такой режим. Перенос устройства сам по себе не исправляет несовместимость нагрузки, неверную команду или слабое крепление.
Монтаж и проверка работы
До установки сверяют артикул, назначение клемм, напряжение питания, параметры нагрузки и комплектность. Подключение выполняют по паспорту производителя и электрическому проекту; рисунки похожих моделей не всегда взаимозаменяемы. Монтаж и измерения в щите или коробке выполняет квалифицированный специалист при отключённом питании и подтверждённом отсутствии напряжения.
После монтажа проверяют каждую кнопку: краткое нажатие должно менять состояние предусмотренной группы, а повторное возвращать его. Если в схеме есть несколько входов, общий выключатель или местная индикация, каждый режим испытывают отдельно. Одновременно убеждаются, что соседние каналы не включаются от чужой кнопки и что нагрузка работает без мерцания.
Если переключения нет, сначала проверяют наличие питания, правильность входной команды, положение защитного аппарата и соответствие подключения схеме. При ложных импульсах осматривают состояние кнопок, подсветки и трассу управляющего провода; при мерцании проверяют совместимость выхода с драйвером лампы. Не следует многократно нажимать кнопку, пока слышно гудение или заметен нагрев.
В инструкции уточняют допустимую ориентацию, температуру, интервалы между командами и порядок ручной проверки. Устройство не обслуживают под напряжением, а неисправную модель заменяют только совместимым исполнением с теми же параметрами цепей и монтажной схемой. Настройки, маркировку групп и результаты проверки сохраняют в документации дома.
Перед передачей освещения пользователю импульсное реле испытывают со всех точек управления и при штатной нагрузке. Проверяют, что состояние выхода соответствует нажатию, защитные аппараты остаются доступны, а схема на щите читаемо подписана. Если обнаружена задержка, дребезг или самопроизвольное срабатывание, причину устраняют до закрытия щита или коробки.
