Гильза для труб защищает участок трубопровода при пересечении стены, перекрытия или другой конструкции. При подборе гильзы для труб учитывают материал и диаметр трубы, тип основания, возможное перемещение линии и требования к герметизации, чтобы проход оставался безопасным для обслуживания и не ослаблял преграду.
Для чего нужна гильза
Гильза для труб — это труба или втулка, установленная в отверстии строительной конструкции, через которую проходит трубопровод. Она отделяет трубу от кромки отверстия, помогает защитить покрытие от истирания и упрощает устройство проходного узла. Сам элемент не заменяет опору трубопровода и не устраняет необходимость заделать зазор вокруг прохода.
Не следует путать гильзу с муфтой или соединительной деталью трубопровода. Муфта соединяет участки трубы, тогда как гильза формирует защитный канал в стене, полу, перекрытии или фундаменте. Также это не всегда то же самое, что герметичный ввод: ввод имеет уплотнение и рассчитан на условия сопряжения с оборудованием или ограждением.
Гильзы для труб выбирают с учётом материала трубы, среды, температуры и влажности вокруг узла. В проекте могут предусматриваться металлические или полимерные элементы, но универсального материала для всех сетей нет. Важно, чтобы сама гильза не корродировала в ожидаемых условиях, не повреждала наружный слой трубы и сочеталась с применяемым заполнением.
Внутренний проход должен пропускать трубу вместе с предусмотренной изоляцией и монтажным запасом. Если трубопровод должен перемещаться при нагреве, охлаждении или осадке здания, его нельзя зажимать гильзой. Если же соединению необходима жёсткая фиксация, её выполняют отдельными опорами по проекту, а не заполнением зазора наугад.
Как выбрать размер и положение
До разметки уточняют назначение трубы, её наружный диаметр, толщину изоляции и направление трассы. Учитывают также расстояние до соседних линий, арматуры и строительных элементов. Габарит проёма выбирают по проекту и документации на систему: слишком узкий проход усложнит монтаж и может повредить покрытие, чрезмерно большой — потребует большего объёма заполнения и усложнит герметизацию.
Отверстие размещают так, чтобы трубопровод проходил без перекоса и не опирался на острый край. До сверления проверяют стену и обе стороны зоны: в конструкции могут находиться скрытые кабели, трубы, арматура или несущие элементы. При неизвестном устройстве основания работу откладывают до проверки и согласования места с ответственным специалистом.
Длину гильзы соотносят с толщиной стены или перекрытия и устройством отделочных слоёв. Её края не должны быть утоплены так, чтобы труба соприкасалась с необработанной кромкой; положение относительно поверхности задают чертежом либо инструкцией выбранного узла. Для полов и наружных конструкций дополнительно проверяют защиту от воды и способ завершения отделки, не придумывая высоту выступа без проектного основания.
Подготовка и монтаж
Сначала сверяют трассу с планом инженерных сетей и фиксируют место прохода на обеих сторонах конструкции. Проверяют, что выбранный участок не совпадает с деформационным швом, важной закладной или местом установки оборудования. Если такую зону пересечь необходимо, конструктивное решение согласуют заранее: стандартная неподвижная гильза может не обеспечить требуемое перемещение в шве.
После безопасной подготовки участка отверстие выполняют способом, подходящим для основания и его состояния. Кромки очищают от пыли и непрочных частиц, затем осматривают на сколы, заусенцы и трещины. При повреждении несущей конструкции или расхождении фактического отверстия с проектным заполнение не начинают до оценки и восстановления основания.

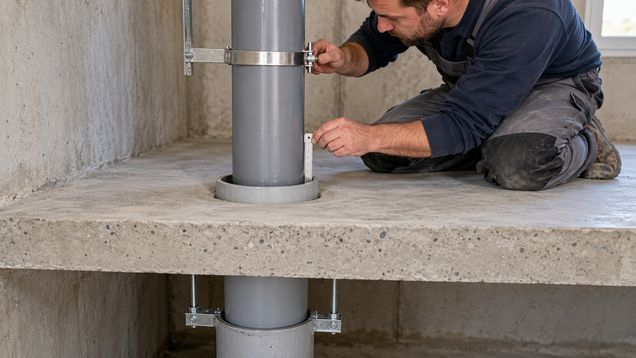

Узел с гильзой для труб устанавливают по оси предусмотренного прохода и закрепляют так, чтобы она не сместилась во время укладки трубы и заполнения зазора. Торцы проверяют на гладкость; при необходимости используют совместимую защитную втулку или окантовку. Трубу проводят без ударов, заломов и волочения по кромке, а изоляцию не снимают на участке, где она должна продолжаться.
Сам трубопровод поддерживают опорами, размещёнными по проекту с обеих сторон прохода. Гильза не должна нести его вес или заменять крепёж. До заделки проверяют соосность, отсутствие пережатия и возможность предусмотренного движения; после заполнения этот контроль может стать невозможным без вскрытия узла.
Если стена или перекрытие имеют огнестойкость
В противопожарной преграде отверстие нарушает целостность конструкции, пока проход трубопровода не защищён предусмотренным решением. Гильза для труб сама по себе не восстанавливает огнестойкость: требуется система заделки, подходящая к конкретной стене или перекрытию и проходящим через него элементам.
Пункт 6.20 ДБН В.1.1-7:2016 устанавливает требования к классу огнестойкости проходок инженерных коммуникаций через конструкции с нормируемой огнестойкостью или противопожарные преграды; в тексте нормы указаны исключения, предусмотренные другими нормативными документами. Там же отдельно описаны требования к материалам трубопроводов и их изоляции в местах пересечения противопожарных преград. Для объекта применимые условия сверяют с проектом и действующими документами.
Огнезаделку выбирают как комплектное испытанное или классифицированное решение, а не как отдельный материал с общим заявлением о пожаростойкости. Имеют значение тип и толщина конструкции, вид и диаметр трубы, материал трубы, изоляция, кольцевой зазор и расположение заполнения. Система для металлической трубы в стене может не подходить к полимерной трубе, перекрытию или другому размеру проёма.
При монтаже используют только компоненты и последовательность, перечисленные в документации выбранной системы. Обычная монтажная пена, раствор или универсальный герметик не заменяют огнезаделку, если они не входят в подтверждённый узел. Нельзя произвольно менять толщину слоя, сочетать несовместимые составы или закрывать предусмотренные детали отделкой до проверки.
Если после ремонта через преграду проводят ещё одну трубу или меняют изоляцию, сначала выясняют, разрешает ли это применённая система. Новый проход не должен оставлять открытый зазор вокруг старой линии или нарушать расстояния между элементами. Работу согласуют с ответственным за пожарную безопасность или проектировщиком, когда требуемые характеристики и допустимая конфигурация неясны.
Защита от влаги и других воздействий
Для ванной, подвала, фасада и других мест с влажностью отдельно определяют, откуда может поступать вода и куда она должна отводиться. Решение должно защищать стык между стеной и проходом, не запирать влагу внутри конструкции и не повреждать наружную оболочку трубы. Гильза сама по себе не делает узел водонепроницаемым: для этого выбирают совместимые уплотнение и покрытие с учётом основания и режима эксплуатации.
На наружной стене проверяют направление уклона и расположение краёв гильзы по проекту, чтобы вода не направлялась внутрь помещения. Для трубопроводов с конденсатом или теплоизоляцией предусматривают непрерывность защитного слоя в зоне прохода. Нельзя заполнять всё пространство жёстким составом, если это препятствует предусмотренному движению трубы или создаёт мостик для передачи вибрации.
Проверка и последующее обслуживание
После монтажа осматривают края прохода и участок трубы с обеих сторон, проверяют крепления и отсутствие контакта с острыми поверхностями. Гильза для труб должна сохранять зазор, предусмотренный для выбранного узла, а уплотнение — быть непрерывным в той зоне, где оно требуется. Фиксируют материал и положение гильзы, тип трубы и изоляции, применённое заполнение, дату и исполнителя.
До облицовки делают фотографии и сохраняют документацию на уплотняющие или огнезащитные материалы. Для противопожарной системы записывают её обозначение и условия применения, чтобы при ремонте не подбирать замену по внешнему виду. Если отделка скрывает место прохода, его положение отмечают в исполнительной схеме или другим предусмотренным способом.
При осмотре обращают внимание на трещины и отслоение заполнения, ржавчину, следы воды, смещение трубы и повреждение изоляции. При обнаружении дефекта выясняют его причину: простое добавление состава поверх старого не всегда восстанавливает защиту и может помешать движению линии. Повреждение противопожарного узла устраняют по документации соответствующей системы.
При замене или добавлении трубопровода проверяют совместимость нового диаметра и материала с существующим узлом. Если требуется вынуть трубу, изменить зазор или восстановить уплотнение, подбирают компоненты и порядок работ по документации, особенно для нормируемой преграды. Только после такой проверки устанавливают гильзу для труб и восстанавливают отделку вокруг прохода.
