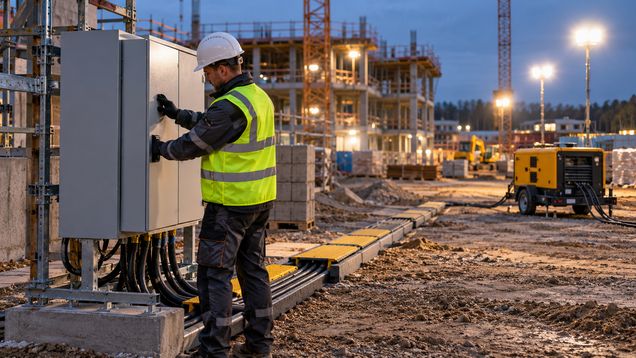

Временное электроснабжение подаёт питание к инструменту, освещению и механизмам на период строительства. Для проектирования временного электроснабжения определяют источники, расчётную нагрузку, распределительные щиты и защиту линий. Схему подбирают под план работ и условия площадки.
Планирование потребителей и источника
Временное электроснабжение рассчитывают по перечню оборудования, освещения, бытовых помещений и вспомогательных систем, которым нужно питание на каждом этапе. Учитывают мощность, напряжение, число фаз, режим использования и время одновременной работы. Расчёт строят по фактической организации работ, а не только по сумме значений на табличках.
Электродвигатели, компрессоры и насосы могут кратковременно потреблять повышенный пусковой ток. Если несколько таких механизмов запускаются одновременно, источник и аппараты защиты должны выдерживать соответствующий режим. Порядок запуска и допустимую нагрузку согласуют с характеристиками оборудования.
Площадку снабжают временным электроснабжением от существующей сети или автономного источника, если это допускают проект, условия подключения и правила площадки. Для генератора проверяют мощность, фазность, заземление и совместимость с нагрузками, включая электроприводы и чувствительную электронику. Нельзя соединять генератор с сетью способом, который допускает обратную подачу напряжения.
Расположение ввода, главного отключающего устройства и временных щитов выбирают с учётом этапов строительства, подъезда техники и путей эвакуации. Щиты должны оставаться доступными для управления и обслуживания, но защищёнными от удара, случайного отключения и постороннего вмешательства. Изменение плана площадки может потребовать переноса линий и пересмотра схемы.
Щиты, линии и распределение
Схема временной сети обычно включает вводной щит, распределительные точки и отдельные линии к рабочим зонам. Номиналы проводников, коммутационных и защитных устройств выбирают совместно по расчётному току, способу прокладки и окружающим условиям. Щит маркируют так, чтобы было понятно, какие зоны и потребители отключает каждый аппарат.
У каждой линии предусматривают защиту, соответствующую кабелю и подключённой нагрузке. Защитный проводник, заземление и устройства защитного отключения выбирают по проекту и применимым требованиям электробезопасности. Наличие одного устройства на вводе не заменяет проверку защиты отдельных отходящих цепей.
Временное электроснабжение крупной площадки распределяют по зонам, чтобы неисправность или ремонт одной линии не обесточивали весь объект. Отдельно планируют потребителей с большими пусковыми токами, временное освещение и бытовые помещения. Подключение дополнительного механизма требует проверить запас источника и допустимую нагрузку щита.
Точки подключения располагают рядом с рабочими зонами, чтобы не тянуть длинные цепочки переносок через проходы. Используют распределительные устройства и кабели, предназначенные для соответствующего режима и среды. Самодельные соединения, повреждённые вилки и каскадное соединение удлинителей устраняют до подачи питания.
Прокладка кабелей и защита среды
Кабели выбирают с изоляцией и механической прочностью, подходящими для строительной площадки. Маршрут прокладывают так, чтобы провод не попадал под колёса, кромки материалов, воду или горячие поверхности. В местах возможного удара и перетирания применяют предусмотренную проектом дополнительную защиту.
Если кабель проходит через проезд или рабочий проход, его размещают на высоте либо защищают рассчитанным кабельным мостом. Нельзя пережимать провод дверями, временными конструкциями или тяжёлыми предметами. Подвешивание и крепление выполняют способом, который не нагружает жилы и соединительные клеммы.
Розетки, соединители, щиты и светильники выбирают с подходящей степенью защиты от пыли, влаги и механического воздействия. Корпус закрывают, а вводы выполняют так, чтобы вода и строительная пыль не попадали внутрь. Оборудование, не рассчитанное на условия площадки, не используют на открытом воздухе или во влажной зоне.
Удлинители и переносные кабели регулярно осматривают на порезы, трещины, перегибы и нагрев разъёмов. Повреждённую линию отключают и выводят из эксплуатации до ремонта или замены. Временная сеть требует такого же учёта состояния, как и постоянная: её временный характер не отменяет осмотра и обслуживания.
Освещение и автономное питание
Освещение предусматривают не только в рабочих местах, но и на проходах, лестницах, выходах и местах управления. Светильники выбирают по условиям воздействия и крепят так, чтобы их не задевала техника или перемещаемые материалы. Для работ, где отключение света создаёт опасность, отдельно определяют требуемый резервный режим.
Генератор применяют только при корректно спроектированной схеме и подходящем переключении между источниками. Переключающее устройство должно исключать случайное соединение независимых источников и обратную подачу в сеть. Порядок подключения и заземления определяют проектировщик и инструкция генератора.
Временное автономное электроснабжение может питать отдельную рабочую зону, если мощность генератора соответствует нагрузке и запуску подключённых двигателей. Расположение источника выбирают с учётом выхлопа, вентиляции, шума, доступа для заправки и расстояния до людей. Переносной генератор нельзя размещать в закрытом помещении без предусмотренного изготовителем отвода выхлопных газов.
Системы связи, охраны, автоматики и зарядки инструмента проверяют на совместимость с качеством питания генератора или сети. Для чувствительных потребителей могут понадобиться отдельные линии, стабилизация или источник бесперебойного питания, если это подтверждает расчёт. Не подключают аппаратуру, требующую качественного питания, к источнику с неподходящими параметрами.
Монтаж, проверка и обслуживание
Устройство временных линий, щитов и источников выполняет квалифицированный электротехнический персонал по утверждённой схеме и местным требованиям. Перед работами отключают соответствующую часть установки и проверяют отсутствие напряжения подходящим способом. Подключения, заземление и настройку защиты не выполняют наугад по цвету проводов.
Перед вводом временного электроснабжения в работу сверяют маркировку, состояние кабелей, затяжку соединений, работу отключающих устройств и распределение нагрузки по фазам. Проверку защит выполняют подходящими приборами и методикой, предусмотренной проектом. Результаты осмотра и испытаний записывают, чтобы было видно, когда линию проверяли и кто отвечает за обслуживание.
При перестановке оборудования или расширении площадки проверяют трассы, щиты, источник, защиту и допустимую нагрузку заново. Нельзя оставлять прежнюю схему без изменения, если появились новые станки, бытовые блоки или участки с водой и металлическими конструкциями. Обнаруженные повреждения устраняют до повторного включения оборудования.
Перед началом смены ответственный осматривает доступные кабели, розетки, щиты и освещение, а неисправные участки помечают и отключают. Временные линии держат свободными от мусора и материалов, не закрывают доступ к главному отключению и не используют распределительные щиты как место хранения. По окончании работ сеть снимают или переводят в безопасный режим согласно проекту площадки.
Перед подачей питания на новый участок временное электроснабжение принимают по схеме: подтверждают источник, защиту, кабельные маршруты, маркировку и работоспособность отключения. Проверяют, что временные линии не пересекают опасные зоны без защиты и не создают обратного питания. Схему и результаты проверки сохраняют для следующего этапа строительных работ.
