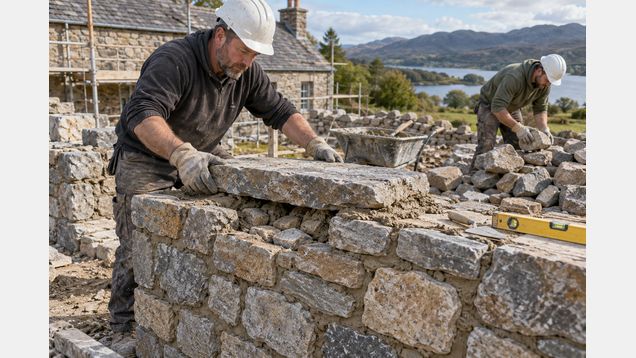

Бутовая кладка — это конструкция из природных камней, уложенных на раствор с перевязкой и заполнением швов. Для проекта бутовой кладки определяют назначение стены, размеры и качество камня, раствор, толщину, опирание и защиту от воды; эти параметры зависят от нагрузок, грунта и условий эксплуатации.
Что называют бутовой кладкой
Бутовая кладка — конструкция из природного камня, который обычно не имеет одинаковой геометрии и не образует ровные кирпичные ряды сам по себе. Камни подбирают и укладывают на раствор, заполняя пространство между ними. Перевязка означает, что вертикальные швы соседних рядов не продолжаются одной линией: это помогает связать кладку в единое целое.
Её не следует путать с бутобетонной конструкцией. Здесь камни образуют основную массу и соединяются кладочным раствором; там их включают в бетонную смесь по отдельной технологии. Состав и проверка различаются, поэтому тип конструкции указывают в проекте и смете.
Для каких конструкций подходит камень
Кладка из бута применяется для стен, фундаментов и подпорных конструкций, когда такой материал и схема предусмотрены проектом. Выбор зависит не только от доступности камня: оценивают нагрузки, высоту и толщину стены, опирание, воздействие воды и морозов, несущую способность основания и возможный боковой напор грунта. Удерживающая грунт стена требует отдельного расчёта и решения по отводу воды.
Проект бутовой кладки задаёт геометрию, требования к камню и раствору, способ перевязки, устройство углов и проёмов, опорные участки и защиту верхней части стены. Для фундамента дополнительно проверяют грунт под подошвой, осадки и передачу нагрузок от здания. Нельзя назначить толщину по одному внешнему примеру: похожие с виду стены могут иметь разную высоту, нагрузку и условия работы.
Для наружной стены учитывают устойчивость породы к влаге, высыханию и замораживанию. Трещиноватый или выветренный камень оценивает специалист: цвет и размер не подтверждают прочность. Если поставка отличается от проекта или образца, замену согласуют до укладки.
Как сортируют и подготавливают камень
До начала кладки камень осматривают и распределяют по размеру, форме и пригодности для конкретных участков. Более крупные и устойчивые элементы удобно отложить для углов, примыканий, основания и верхнего завершения стены; мелкий камень используют там, где его можно надёжно посадить на раствор и заполнить швы. Точные требования к размеру и прочности задаёт проект или спецификация материала.
У камня с выраженными плоскостями напластования учитывают направление этих плоскостей при укладке, если этого требуют порода и проект. Опорная поверхность должна обеспечивать устойчивое положение, а форма соседних камней — позволять заполнить шов, а не оставлять глубокую пустоту за лицевой гранью. Камни, которые качаются или удерживаются только отдельным узким выступом, требуют повторного подбора или обработки по принятой технологии.
Перед работой очищают основание и элементы от рыхлой земли, пыли и загрязнений, мешающих сцеплению. Не следует использовать камни с отслаивающимися слоями, непрочными краями или загрязнёнными поверхностями без оценки их состояния. Если качество поставки заметно отличается от проектного или образца, кладку приостанавливают и согласуют решение до того, как неподходящий материал окажется внутри стены.
Как формируют ряды и связывают стену
Перед первым рядом проверяют основание, отметки и ширину стены. Укладку ведут так, чтобы камни имели устойчивую опору и не создавали сквозных непрерывных швов. Камень ставят на растворную постель, подбирают положение и заполняют боковые промежутки. Пустоты за лицевым рядом нельзя маскировать тонкой наружной обмазкой: внутри кладки они ослабляют контакт и могут собирать воду.
В многослойной стене наружные грани и внутреннее заполнение должны работать совместно, если именно такая конструкция предусмотрена проектом. Для связи лицевой части с внутренней применяют проходные или связевые камни — длинные элементы, которые входят поперёк толщины стены. Расположение и количество связей определяются конструкцией, а не единым универсальным шагом. В углах и примыканиях камни чередуют так, чтобы соседние участки сцеплялись, а стык не становился плоскостью лёгкого разделения.
При возведении особенно важно не наращивать высокую лицевую стенку отдельно от заполнения. По мере возведения проверяют горизонтальность рядов, вертикальность граней и заполнение швов на всю необходимую глубину. Мелкие фрагменты могут служить заполнением только в составе предусмотренного решения; ими не заменяют крупные несущие камни и не забивают ими крупные пустоты без раствора. Способ укладки задаёт проект и квалификация каменщика.
Толщину и форму швов согласуют с камнем и проектом. Неравномерные широкие швы могут говорить о плохом подборе элементов, а слишком тонкие — оставлять полости. Устойчивость обеспечивают растворная постель и заполнение; неустойчивые элементы перекладывают.
Раствор и заполнение швов
Бутовая кладка требует раствора, выбранного по проектной прочности, условиям среды и свойствам камня. Для новой несущей конструкции состав нельзя брать из случайного рецепта или менять на площадке ради удобства: важны совместимость материалов, сцепление, влажность и режим твердения. Замешивание и подачу выполняют по требованиям выбранной смеси, включая ограничения по температуре и времени использования.
При выполнении кладки раствор распределяют так, чтобы он заполнил постель и боковые швы без крупных пустот. Выступивший раствор снимают способом, который не смещает камень и не вымывает соединение. Если работа ведётся участками, свежие края соединяют с продолжением кладки по принятой схеме, а перерывы не должны оставлять нестабильный край или открытую полость, в которую затекает вода.
В реставрации старой стены раствор подбирают с учётом исходного камня и исторического состава. Слишком жёсткий или малопроницаемый ремонтный материал способен изменить путь влаги и перенести разрушение с шва на камень. Поэтому перед ремонтом фиксируют состояние стены, устанавливают причину повреждений и при необходимости делают пробный участок. Правила для памятника нельзя автоматически переносить на новое здание: разные конструкции требуют разных проектных решений.
Как защищают стену от воды
Для подпорной стены необходимо решить, куда отводится вода за конструкцией и как исключается её опасное накопление. Дренаж, фильтрующий слой, гидроизоляция и выпуск воды назначаются проектом с учётом грунтов и нагрузки. Нельзя просто пробить отверстия или уложить трубу без фильтра и отвода: вода может вынести мелкие частицы, размыть основание или выйти в нежелательном месте.
Верх стены защищают покрытием, которое отводит осадки от кладки; это не заменяет водоотвод за подпорной конструкцией. Основание и примыкания проектируют так, чтобы нижние ряды не замачивались постоянно. Высолы, влажные пятна и вымытый раствор — повод сначала найти источник воды, а не маскировать швы.
Контроль качества и типичные дефекты
Во время кладки проверяют соответствие камня проекту, устойчивость каждого ряда, перевязку, заполнение швов, геометрию стены и соблюдение перерывов. Полезно заранее выполнить пробный участок, чтобы согласовать качество лицевой поверхности и способ работы с раствором. Скрытые участки осматривают до их закрытия следующим рядом; после завершения оценить заполнение внутренней части стены гораздо труднее.
Признаки, требующие инженерной оценки, — растущая трещина, выпучивание, смещение камней, раскрытые швы, локальное проседание или постоянное протекание воды. Каждый из них может иметь разные причины: изменение опоры, давление за стеной, потерю раствора, замачивание или повреждение отдельного элемента. Косметическая расшивка не устраняет структурное смещение; сначала устанавливают причину и проверяют безопасность конструкции.
Для исторической стены до разборки документируют расположение камней и особенности прежнего раствора, сохраняют пригодные элементы и фиксируют обнаруженные пустоты. Перекладку или усиление назначают после оценки устойчивости и внутреннего устройства. В стене из бута внешний вид не показывает полностью состояние ядра, поэтому опасные участки обследуют профильные специалисты, а временное крепление и последовательность ремонта определяют в проекте.
Что проверяют при приёмке
При приёмке бутовой кладки сверяют фактическое расположение, размеры и отметки конструкции с проектом, проверяют материалы и записи о скрытых работах. В журнале или актах отражают применённый камень и раствор, участки кладки, отклонения и согласованные решения. Для подпорной стены также подтверждают элементы водоотвода и защиту верхнего завершения, если они предусмотрены проектом.
Бутовая кладка считается выполненной по заданию только при подтверждении не одной лицевой отделки, а проектной геометрии, устойчивой укладки и заполнения швов в доступных для контроля слоях. Если обнаружены пустоты, смещения или расхождения с проектом, их оценивают до продолжения работ и закрытия участка. Самовольное изменение камня, толщины стены или раствора требует согласования с проектировщиком.
