Трансформатор тока преобразует ток силового проводника в меньший измерительный сигнал для счетчика, амперметра или реле. Для подбора трансформатора тока сверяют коэффициент, вторичную нагрузку, точность и схему. У обычного измерительного исполнения нельзя размыкать вторичную цепь под током.
Для чего нужен измерительный трансформатор
Трансформатор тока передает измерительному прибору сигнал, пропорциональный току в силовой цепи. Его первичная обмотка включается последовательно с нагрузкой или образована проводником, проходящим через магнитопровод; вторичная соединяется с измерителем или защитным устройством. Это позволяет контролировать большие токи приборами, рассчитанными на меньший входной сигнал.
Такой трансформатор применяют со счетчиками, амперметрами, анализаторами сети, контроллерами и релейной защитой. Он помогает измерять ток без прямого включения измерительного входа в силовую цепь. Прибор учета и защитное реле могут требовать разные характеристики трансформатора, поэтому совместимость проверяют по паспортам всех устройств.
Коэффициент, например 200/5 А, означает номинальное соотношение первичного и вторичного токов. При подходящей нагрузке и токе в первичной цепи, близком к номинальному, на вторичной стороне получается пропорционально уменьшенное значение. Это не означает, что трансформатор ограничивает ток потребителя или заменяет автоматический выключатель.
Как устроен и подключается
В оконном исполнении силовой кабель или шина проходит через отверстие магнитопровода и служит первичным витком. В моделях с собственной первичной обмоткой провод подключают к обозначенным первичным выводам. Вторичную цепь соединяют с входом подходящего прибора проводами и клеммами, предусмотренными изготовителем.
Стороны обозначают маркировкой и схемой, например P1/P2 для первичной и S1/S2 для вторичной цепи; конкретные обозначения могут отличаться. Ориентация относительно источника и нагрузки влияет на знак измеряемого значения и направление мощности. При монтаже соблюдают полярность и проверяют показания после включения.
Для измерения одной фазы через окно обычно пропускают только ее проводник. Если одновременно провести через одно окно фазный и обратный проводники, их магнитные действия могут взаимно компенсироваться и показание окажется неверным. Для трехфазного контроля схему собирают по проекту, а измерительные трансформаторы устанавливают на соответствующие фазы с одинаково понятной ориентацией.
Важное правило вторичной цепи
У классического токового трансформатора вторичная цепь должна оставаться замкнутой, пока по первичной проходит ток. Если разомкнуть подключенный измерительный провод, на вторичных выводах может появиться опасное напряжение и повредиться изоляция. Это одно из главных правил обслуживания такого оборудования.
Перед снятием счетчика, реле или измерительных проводов вторичную цепь сначала замыкают предусмотренным производителем короткозамыкателем или испытательным блоком. После установки и проверки нового прибора соединения восстанавливают по схеме; затем специалист снимает временное короткое замыкание. Такие действия выполняет подготовленный электрик с подходящим инструментом.
Не путайте обычный измерительный трансформатор тока с датчиком, который выдает милливольтовый или цифровой сигнал. Для разных конструкций правила отключения и входные параметры отличаются. Даже если датчик внешне похож на разъемный сердечник, безопасный порядок определяют по его маркировке и инструкции.
Как выбрать коэффициент и исполнение
Подбор трансформатора начинают с ожидаемого диапазона первичного тока и максимального значения в рабочем режиме. Номинальное отношение выбирают так, чтобы прибор не перегружался, но сохранял достаточную точность при обычной нагрузке. Слишком большой коэффициент может ухудшить полезную точность измерений на малом токе.
Также сверяют номинальный вторичный ток или напряжение, число фаз, частоту, форму корпуса и размер окна. Вторичный выход 1 А, 5 А, милливольтовый сигнал или цифровой интерфейс требуют совместимого входа измерителя. Нельзя соединять разные типы выходов с одним входом только по внешнему сходству клемм.
Исполнение с трансформатором тока выбирают по задаче измерения: для коммерческого учета важна требуемая точность в рабочем диапазоне, а для защиты — способность корректно передать аварийный ток без недопустимого искажения. Класс точности на маркировке действует только в предусмотренных условиях и при допустимой нагрузке вторичной цепи. Требования уточняют в проекте и документации прибора-приемника.
Суммарная нагрузка вторичной цепи включает вход счетчика или реле, сопротивление проводов, соединения и испытательные клеммы. Она должна соответствовать допустимой нагрузке трансформатора, указанной в вольт-амперах. Длинная трасса или тонкий провод увеличивает потери и может повлиять на точность, поэтому сечение и длину рассчитывают заранее.
Проверяют допустимый длительный первичный ток, термическую и динамическую стойкость, уровень изоляции и условия установки. Для шины и кабеля выбирают отверстие с подходящей геометрией, не нарушая расстояния и требования к изоляции. У разъемных моделей дополнительно проверяют полное закрытие сердечника и надежную фиксацию.
Измерительный или защитный
Для коммерческого учета используют исполнение с требуемым классом измерительной точности и допустимой вторичной нагрузкой. Защитный трансформатор выбирают под реле и ожидаемый диапазон токов повреждения. Измерительное исполнение может насыщаться или искажать сигнал при аварийных токах, а защитное не всегда обеспечивает нужную точность коммерческого учета.

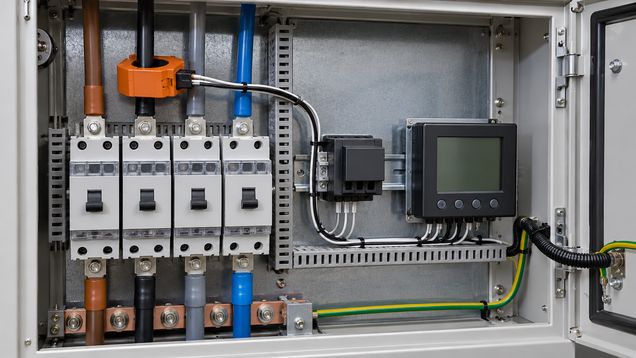

Для контроля потребления в щите трансформатор подключают к совместимому счетчику или анализатору сети. Тот должен быть настроен на коэффициент и схему соединения, указанные для установленного трансформатора. Если коэффициент в настройке неверен, экран будет показывать не фактический ток или мощность.
Трансформатор тока сам по себе обычно не отключает нагрузку. Чтобы при превышении порога отключить линию, измерительный выход подключают к реле или контроллеру, который управляет соответствующим выключателем либо контактором. Порог и алгоритм не должны нарушать функции основной защиты.
Монтаж и проверка показаний
Перед монтажом трансформатора тока определите назначение каждой стороны, место установки, коэффициент и совместимость с прибором. Убедитесь, что окно соответствует сечению шины или кабеля, корпус надежно закреплен, а вторичные провода имеют маркировку. Защитные и измерительные соединения выполняют по утвержденной схеме.
После подключения сравнивают показания с независимым измерением и оценивают знак, порядок величины и согласованность фаз. Неверное направление, перепутанная полярность или неправильный коэффициент часто дают отрицательную мощность, аномальный расход либо разные показания по одинаковым нагрузкам. Проверку проводят предусмотренными методами, не размыкая вторичную цепь под нагрузкой.
Трансформаторы с несколькими сердечниками могут иметь отдельные вторичные обмотки для учета и защиты. Каждую цепь подключают к своему назначению и не объединяют выводы без разрешения изготовителя или проекта. Маркировку клемм и схему проверяют до подачи первичного тока.
Что проверить при обслуживании
Если измерение равно нулю или значительно отличается от ожидаемого, проверьте, проходит ли нужный проводник через окно, правильно ли выбрана фаза и совпадает ли настройка коэффициента. Затем проверяют полярность, контакт клемм, подходящий диапазон и конфигурацию измерительного прибора. Причину нельзя устанавливать, открывая вторичную цепь под током.
При разогреве клемм, повреждении изоляции, треске или следах перегрева работу прекращают и вызывают специалиста. Электромонтаж в щите выполняют на отключенном и проверенном оборудовании. Если вторичный провод нужно отсоединить, сначала применяют штатное устройство короткого замыкания по инструкции конкретной модели.
Перед заказом сверьте маркировку и паспорт: коэффициент, вторичное значение, класс точности, допустимую нагрузку, размер окна и вариант крепления. Для разъемного датчика уточните тип сигнала и правила обслуживания; для классического трансформатора тока — наличие испытательного блока или короткозамыкателя. Эти сведения позволяют подобрать совместимое устройство и предусмотреть безопасное обслуживание.
