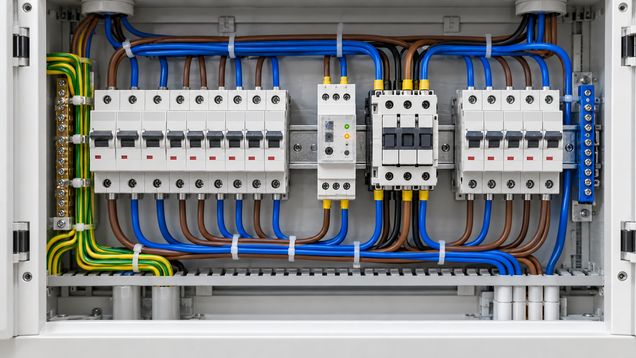

Когда доступной мощности не хватает для одновременной работы всех потребителей, реле приоритета временно отключает заранее выбранную второстепенную нагрузку. После снижения потребления оно может вернуть её в работу автоматически. Для подбора реле с приоритетом учитывают контролируемый ток, схему измерения и способ коммутации.
Зачем разделяют нагрузки
В частном доме несколько мощных приборов могут включиться одновременно: например, электрический нагреватель, плита, насос или зарядная станция. Если суммарное потребление приближается к допустимому для ввода уровню, может сработать вводная защита или превысится лимит выделенной мощности. Система приоритетного управления временно снимает часть потребителей, чтобы сохранить питание более важных линий.
Реле приоритета контролирует заданный электрический параметр и управляет цепью нагрузки, которую разрешено отключать. Приоритетными считают линии, работу которых желательно сохранить; неприоритетными — те, которые можно на время остановить без ущерба для безопасности и процесса. Само обозначение «приоритетная» не задает конкретный перечень: его определяет владелец с учетом проекта и назначения оборудования.
Такое устройство применяют, когда доступный ввод ограничен, а нагрузки работают непостоянно и их пики потребления не совпадают постоянно. Автоматика позволяет распределить включение потребителей, но не увеличивает номинал вводного автомата, пропускную способность кабеля или выделенную мощность. Если все нагрузки критичны и должны работать одновременно, потребуется пересмотр электроснабжения или иное инженерное решение.
Как устроено управление
В простом варианте измерительный узел отслеживает ток в выбранной цепи либо суммарное потребление, а выходной контакт воздействует на нагрузку или катушку контактора. Когда показание превышает заданный порог в течение предусмотренного времени, схема отключает одну из неприоритетных групп. После снижения потребления ниже порога возврата линия может подключиться снова; точное поведение зависит от модели и схемы.
Уставка определяет условие срабатывания, а выдержка времени помогает не реагировать на краткий скачок, который не требует отключения. Некоторые устройства используют раздельные пороги отключения и возврата — гистерезис, чтобы нагрузка не переключалась многократно около одной границы. Если доступны несколько каналов, очередность снятия и восстановления нагрузки задают настройками или внешним контроллером.
Выражение «реле с приоритетом нагрузки» может относиться к разным приборам и комплектам автоматики. Одни контролируют ток проходящего через них проводника встроенным датчиком, другие получают сигнал от трансформатора тока или измерителя мощности. Перед монтажом сверяют, что именно измеряет конкретная модель, где должен располагаться датчик и какой выходной контакт предусмотрен.
Пример для дома
Допустим, отопление и освещение должны оставаться включенными, а водонагреватель можно временно отключить. Система измеряет потребление в точке, указанной производителем, и при достижении порога размыкает цепь управления бойлером через подходящий контактор. Когда нагрузка в доме уменьшается, автоматика с заданной логикой возвращает нагреватель в работу.
Для другой установки неприоритетной может быть зарядка электромобиля или часть электрического отопления. Назначать линию такой можно только после оценки последствий отключения: например, остановка насоса или вентиляции может повлиять на безопасную работу оборудования. Сценарий должен описывать не только что отключается, но и условия, при которых нагрузку разрешено восстановить.
Если нужно отключать несколько групп ступенчато, реле по приоритету нагрузки настраивают совместно: сначала снимается наименее важная линия, а при дальнейшем росте потребления — следующая. При возврате нагрузки учитывают пусковые токи, допустимые паузы и суммарную мощность, чтобы повторное включение не вызвало новый скачок. Не все компактные приборы поддерживают несколько независимых ступеней.
Что измеряет устройство
По измеряемой величине различают токовые и мощностные решения. Токовое реле реагирует на ток в контролируемой цепи; оно может не давать точной оценки активной мощности при изменении коэффициента мощности или несимметричной трехфазной нагрузке. Если ограничение задано именно в киловаттах, выбирают устройство с подходящим измерением мощности и проверяют правильность его включения.
В однофазной сети важно определить точку измерения: ввод целиком или только выбранная группа. В трехфазной сети учитывают напряжение, токи по фазам и то, отключает ли прибор общую нагрузку или отдельные линии. Устройство для одной схемы нельзя автоматически применять в другой: число полюсов, контроль фаз и способ подключения должны соответствовать проекту и паспорту.
Системы управления нагрузкой бывают локальными и многоступенчатыми. Простое реле может иметь один измерительный канал и один переключающий контакт, тогда как контроллер распределяет команды по нескольким автоматам или контакторам, учитывает состояния линий и журналирует события. Выбор зависит от количества нагрузок и требуемой логики, а не от названия прибора в каталоге.
Как выбрать реле
При выборе реле приоритета сначала задают предельное потребление и список отключаемых групп. Затем проверяют номинальное напряжение, однофазное или трехфазное исполнение, диапазон измеряемого тока либо мощности, точность, задержку и порог возврата. Параметры конкретной модели сверяют с фактическими данными сети и условиями эксплуатации.
Номинальный ток выходных контактов должен соответствовать управляемой цепи только тогда, когда производитель разрешает прямую коммутацию этой нагрузки. Для мощного потребителя обычно применяют контактор подходящего типа, а выход реле используют в цепи его катушки. Учитывают пусковые токи, категорию применения контактов, допустимое напряжение и частоту переключений.
Также проверяют наличие внешнего трансформатора тока, его коэффициент, расположение проводника и совместимость с измерительным входом. Если требуется отключать несколько линий, выясняют число выходов, порядок команд и возможность задержанного повторного включения. Монтажный размер и способ установки выбирают по щиту; исполнение на DIN-рейку подходит только при наличии такой конструкции.
Подключение и настройка
Сначала определяют точку измерения и фиксируют, какие линии остаются приоритетными. Затем по электрической схеме размещают датчик, выход реле и исполнительный аппарат; их соединение должно совпадать с руководством именно выбранной модели. Не следует включать мощную нагрузку через слабосильный контакт, если его коммутационная способность для этого не рассчитана.
Порог отключения согласуют с допустимым током ввода и характеристиками защиты, оставляя время и запас для корректной работы системы. Для токового ограничения нужно учитывать, что показание зависит от фазной нагрузки, а срабатывание вводного автомата определяется его характеристикой и временем. Реле управления не заменяет автоматический выключатель, защиту от короткого замыкания, утечки или перегрева кабеля.
После монтажа специалист проверяет соответствие схемы, задает пороги и задержки, затем контролируемо включает типичные группы потребителей. Проверяют, отключается ли нужная линия, не пропадает ли питание при кратковременном скачке и возвращается ли нагрузка в ожидаемом порядке. Настройки и назначение выходов полезно записать в документации щита.
Ограничения и безопасная работа
Автоматическое отключение означает, что выбранный прибор может остановиться без отдельной команды пользователя. Нельзя отдавать в неприоритетную группу нагрузку, отключение которой создает риск, нарушает обязательный цикл или портит оборудование. Для отопления, насосов, холодильных установок и зарядных систем проверяют допустимый режим пауз и условия повторного пуска.
Система распределения нагрузки не устраняет неисправность проводки и не защищает от перегрузки вместо правильно выбранного автомата. При частых отключениях выясняют, не превышает ли суммарная нагрузка расчетный предел, корректно ли установлен измерительный датчик и подходит ли выбранный алгоритм. Не повышают порог только ради того, чтобы прекратить срабатывание, пока не проверены ввод, проводники и защитные аппараты.
В щите работают с опасным напряжением. Подключение, измерения и изменение схемы поручают квалифицированному электрику при отключенном и проверенном питании. После вмешательства крышки и защитные элементы устанавливают на место, а работу системы проверяют без доступа к открытым токоведущим частям.
Что проверить перед установкой
До покупки реле с приоритетом нагрузки запишите параметры ввода, измеряемую величину и номиналы потребителей. Отметьте, какие группы допустимо отключать, на какой срок и можно ли запускать их автоматически. Эти данные помогут определить, хватит ли одноканального устройства или понадобится контроллер с очередью восстановления.
В документации к реле приоритета найдите схему измерения, допустимые значения входа и выходных контактов, диапазоны уставок и условия монтажа. Уточните, сохраняется ли настройка после отключения питания, что происходит при обрыве датчика и как сигнализируется ошибка. Для выбранной схемы заранее предусмотрите место в щите и совместимый контактор, если нагрузку нельзя коммутировать выходом реле напрямую.
