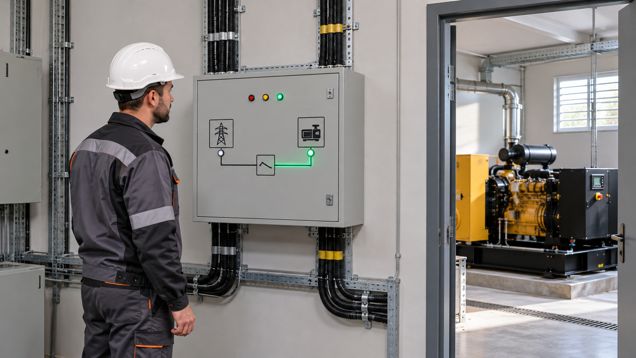

Автоматический ввод резерва переключает выбранные нагрузки с основного питания на запасной источник, когда основной источник недоступен, затем возвращает схему в заданный режим. Для автоматического ввода резерва проектируют условия переключения, согласуют генератор или инвертор с нагрузкой и задают блокировки, которые не позволяют источникам опасно соединиться между собой.
Как работает переключение питания
Автоматический ввод резерва обнаруживает исчезновение или выход параметров основного питания за установленные пределы, после чего подключает нагрузку к запасному источнику. Когда основное питание возвращается, схема может перевести нагрузку обратно по заданному алгоритму. Конкретная последовательность зависит от оборудования и проекта.
В состав системы входят устройство переключения, контроллер или реле контроля, цепи управления и резервный источник. Контроллер следит за параметрами питания и выдаёт команду на переключение, а силовая часть соединяет выбранный источник с нагрузкой. В генераторной установке автоматика также может выдавать команду запуска и остановки двигателя.
Настройки автоматического ввода резерва — пороги, задержки и условия возврата на основной ввод — задают по проекту и паспорту оборудования. Выдержка помогает не реагировать на краткий провал и проверить устойчивость восстановившегося питания. Универсальных значений для всех домов нет.
При переключении с разрывом питания чувствительная электроника может перезапуститься. Для приборов, которым нужна непрерывная работа, предусматривают отдельный ИБП с подходящей мощностью и временем автономии.
Выбор резервного источника
Резервом может служить генератор, аккумуляторная инверторная система или второй независимый ввод. Источники различаются мощностью, длительностью работы, характером напряжения и способом запуска. Автоматический переход возможен только в той конфигурации, которую поддерживают контроллер и переключающее устройство.
Генератор подбирают по длительной нагрузке и пусковым токам двигателей и насосов. Если резерв рассчитан на несколько приоритетных приборов, их совместную работу проверяют расчётом. Подключение всего дома без оценки нагрузки может перегрузить источник.
Аккумуляторный резерв ограничен мощностью инвертора и запасом батареи. Проверяют, поддерживает ли он автоматический переход и работу с внешним контроллером. Встроенный переключатель инвертора нельзя объединять с отдельным АВР без схемы изготовителя.
Для трёхфазного ввода проверяют соответствие фаз и распределение нагрузки. Однофазный резерв может питать только выделенные линии по проекту. Самодельные перемычки между фазами повреждают оборудование и создают опасность.
Устройство и логика схемы
На схеме указывают оба источника, защиту, устройство переключения и питаемые линии. Должно быть видно, какие нагрузки получают резерв и какой источник выбран в каждом режиме. Автоматический ввод резерва для всего дома требует другого расчёта, чем резерв нескольких цепей.
Устройство переключения и блокировки выбирают под источники и сценарий работы. В стандартном режиме сначала отключается один источник, затем подключается другой. Кратковременная параллельная работа допустима лишь для специально предназначенного оборудования и согласованной схемы.
Защиту источников и отходящих линий рассчитывают по кабелям и возможному току повреждения. У генератора или инвертора он может отличаться от сетевого. Подбора аппаратов только по мощности нагрузки недостаточно.
Стабильность работы при автоматическом вводе резерва зависит и от правильного подключения нейтрали и защитного проводника. Нужно учитывать тип заземления, конструкцию генератора, требования инвертора и число переключаемых полюсов. Соединять или разделять нейтральные проводники по общему совету нельзя: схему проверяет специалист.
Ручной режим или обходной переключатель предусматривают, если они нужны для обслуживания. Их схема не должна отключать защиту или допускать опасное соединение источников. Положения аппаратов и порядок отключения обозначают на оборудовании.
Подбор мощности и размещение оборудования
Сначала составляют список нагрузок, которые должны работать при отключении сети, и отмечают те, что можно временно отключить. Для остальных учитывают рабочую мощность, пусковые токи и продолжительность работы. Состав резерва определяет владелец вместе с проектировщиком.
Аппараты выбирают по фазности, току, типу источников и месту установки. Контроллер должен поддерживать команду запуска выбранного генератора, если нужен автоматический пуск. Проверяют диапазоны напряжения и частоты, интерфейс управления и защитные функции.
Щит размещают в доступном сухом месте с учётом тепловыделения и требований изготовителя. Кабели силовой части и цепей управления прокладывают и маркируют так, чтобы при обслуживании не перепутать источники. Генератор с двигателем внутреннего сгорания устанавливают вне жилых помещений и обеспечивают безопасный отвод выхлопа.
Сечение проводников, защитные аппараты, коммутационную способность и способ прокладки рассчитывают по проекту. Нельзя подбирать АВР только по рекламному значению номинального тока: учитывают параметры обоих источников и режим переключения. При подключении к сети соблюдают условия сетевой организации и не вмешиваются в опломбированные узлы.
Монтаж и наладка
Монтаж выполняет квалифицированный электрик, который знает схему объекта. Перед подключением отключают оба источника, исключают повторное включение и проверяют отсутствие напряжения подходящими средствами. Выключенный генератор или инвертор тоже может оставаться источником энергии.
Проводники подключают к обозначенным клеммам по схеме изготовителя, соблюдая требования к фазам и нейтрали. Кабели закрепляют и маркируют с обоих концов. Открытые соединения и самодельное подключение через розетку недопустимы.
Подключать генератор напрямую к проводке дома без предназначенного переключающего устройства опасно: возможна обратная подача напряжения во внешнюю сеть. Блокировка должна физически или электрически исключать запрещённое положение контактов, если установка не рассчитана на синхронную параллельную работу. Эту функцию проверяют при наладке, а не предполагают по внешнему виду аппарата.
После подключения сверяют фактические цепи с проектом, маркировку, затяжку клемм и работу защит. Если ввод, фазы или выход источника отличаются от проектных данных, систему не запускают до корректировки схемы. Изменения фиксируют в исполнительной документации.
Испытание режимов и обслуживания
При наладке проверяют потерю основного питания, команду резервному источнику, передачу нагрузки и возврат на ввод. Для генератора проверяют запуск и штатную остановку. Испытывают приоритетные нагрузки, а не только индикацию контроллера.
Испытания проводят по инструкции изготовителя, фиксируя реакцию системы и сообщения об ошибках. Нельзя имитировать аварию отсоединением проводов под напряжением. Если автоматика работает не по проекту, наладку прекращают до диагностики.
Автоматический ввод резерва обслуживают с периодичностью, заданной изготовителем и условиями эксплуатации. Проверяют батарею запуска, топливо и состояние генератора, индикацию контроллера, контакты и результаты пробного переключения. Для аккумуляторного резерва учитывают срок службы батарей и уведомления системы управления.
Если основное питание пропало, а резерв не включился, не открывают щит и не меняют подключения самостоятельно. Причиной отказа могут быть неисправность генератора, разряженная батарея или сбой цепи управления. С автоматическим вводом резерва работает электрик, который проверяет оба источника и фактическое переключение.
