Стена в грунте формирует подземное ограждение или несущую часть сооружения в заранее разработанной траншее; в железобетонном варианте выработку удерживает стабилизирующий раствор. При проектировании стены в грунте рассчитывают давление земли и воды, этапы выемки, армирование, стыки панелей и допустимые перемещения соседних зданий. Все параметры задают проектом.
Назначение и область применения
Стена в грунте — подземное ограждение, которое формируют в узкой выработке до разработки основного котлована. В зависимости от проекта она может удерживать грунт, входить в состав подземной стены здания или ограничивать фильтрацию воды. Выбранная функция определяет расчёт, материал секций и устройство стыков.
Чтобы устроить стену в грунте, сначала оценивают глубину будущей выработки, состав слоёв, уровень подземных вод и свободное место вокруг площадки. Способ применяют в том числе там, где открытый котлован занял бы слишком много территории, но наличие соседних зданий не делает работу автоматически безопасной. Воздействие на них рассчитывают для строительства и последующей эксплуатации.
По конструкции стена бывает монолитной железобетонной или сборной; по назначению может служить несущим ограждением либо водонепроницаемым экраном. Эти варианты отличаются работой стыков, требованиями к армированию и передачей нагрузки. Их нельзя заменять друг другом без расчёта: решение зависит от назначения стены, геологии и гидрогеологии участка.
Изыскания и расчёт
Расчёт стены в грунте опирается на инженерно-геологические данные по всей глубине выработки и сведения о подземных водах. Уточняют положение фундаментов, подземных сетей, временных нагрузок на площадке и сооружений, которые могут повлиять на работу ограждения. Если выявлены слабые, насыпные или водонасыщенные слои, проект учитывает их в модели основания.
Стена в грунте испытывает боковое давление грунта, гидростатическое давление воды и нагрузку от техники, складирования или зданий рядом с котлованом. Расчёт охватывает не только готовую конструкцию, но и этапы: устройство секций, набор прочности, выемку грунта, установку распорок или анкеров и передачу усилий на перекрытия. На разных этапах наиболее нагруженные элементы могут меняться.
Армирование, толщина и глубина заделки секций назначаются по расчётным усилиям и проектной функции. Заранее задают соединение стены с фундаментной плитой и перекрытиями, а также положение закладных деталей и гидроизоляции. Если ограждение должно стать наружной стеной подземного этажа, проверяют совместную работу бетона, перекрытий и основания.
Подготовка траншеи и секций
Перед началом работ готовят устойчивую площадку для буровой или траншейной установки, складирования арматуры и обращения рабочей жидкости. Местоположение коммуникаций проверяют по исполнительным данным и при необходимости уточняют на площадке. Направляющие стенки по краям траншеи помогают выдержать положение выработки и поддерживают её верхнюю часть.
Выработку обычно делают отдельными участками, длину и порядок которых определяет проект и возможности оборудования. Пока грунт выбран, стенки траншеи поддерживает бентонитовая суспензия — жидкая глинистая смесь, давление которой препятствует осыпанию грунта. Её свойства контролируют в ходе работ, а загрязнённую смесь очищают или заменяют по технологической карте.
Перед установкой арматурного каркаса проверяют глубину выработки, состояние дна и качество поддерживающей суспензии. Последовательность соседних секций и форму их торцов выбирают так, чтобы получить проектный стык без включений рыхлого грунта. Границы участка, отметки и результаты контроля фиксируют до того, как их скроет бетон.
Армирование и бетонирование

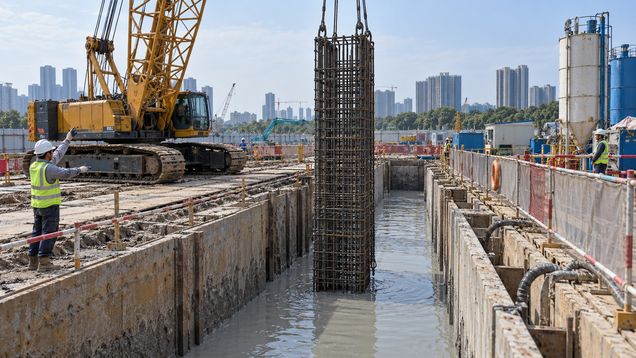

Арматурный каркас собирают по чертежам с заданными выпусками, соединениями и защитным слоем бетона. Его поднимают и опускают грузоподъёмной техникой, не допуская деформации и повреждения связей; предусмотренные проектом дистанционные элементы удерживают каркас в нужном положении. Перед монтажом сверяют фактические размеры секции и расположение закладных деталей.
Бетон подают в траншею через бетонолитную трубу, опущенную к нижней части выработки. Смесь поднимается снизу вверх и вытесняет поддерживающий раствор; подачу и перемещение трубы ведут по утверждённой технологии, не нарушая непрерывность укладки. Для контроля записывают время, объём бетона и фактический уровень смеси в секции.
Стык между соседними секциями — отдельный участок контроля: его конструкция должна соответствовать функции стены и условиям контакта с водой. До бетонной укладки очищают предусмотренную поверхность соединения и проверяют положение ограничителя или закладного элемента. Ошибка в геометрии стыка может вызвать протечку или помешать передаче усилий между панелями.
Выемка грунта и временные опоры
Котлован разрабатывают по этапам, указанным в проекте производства работ. На нужных отметках устанавливают распорки, анкеры или перекрытия, если они предусмотрены расчётом. Удалять грунт ниже временной опоры или снимать её до передачи нагрузки на постоянную конструкцию нельзя без разрешённого проектом решения.
По мере углубления котлована контролируют перемещения стены, осадки поверхности и состояние соседних зданий по установленной программе наблюдений. При превышении контрольного значения, появлении новых трещин, притока воды или заметного смещения работники останавливают этап и передают данные ответственному инженеру. Продолжение выемки допускается после оценки причины и корректировки технологии.
Если конструкция одновременно служит водонепроницаемым ограждением, отдельно проверяют непрерывность барьера и поведение стыков. Обнаруженную фильтрацию локализуют по проектной процедуре, а не закрывают облицовкой до выяснения источника. Временное водоотведение организуют так, чтобы не вызвать осадку грунта под соседними фундаментами.
Контроль и передача в работу
Стена в грунте считается готовой к расчётной нагрузке после подтверждения геометрии, качества бетона, армирования и требуемой работы соединений. Контроль включает журналы выработки и бетонирования, результаты испытаний материалов и проверки, установленные проектом; при необходимости назначают обследование отдельных панелей. Осмотр доступной поверхности не подтверждает качество скрытой части стены.
Перед постоянной эксплуатацией проверяют связь стены с плитой основания и перекрытиями, герметизацию предусмотренных швов и состояние анкеров или опор. Для разных стадий строительства действуют свои схемы передачи нагрузки, поэтому временные элементы снимают только в установленной последовательности. Исполнительные отметки и фактическое расположение закладных сверяют с документацией.
Нагрузки распределяют между фундаментом, перекрытиями и стеной в грунте по расчётной схеме; нельзя считать, что сама стена заменяет все остальные несущие элементы. В дальнейшем фиксируют изменения трещин, протечек или перемещений, если наблюдения предусмотрены проектом. При отклонениях инженер определяет обследование и способ ремонта до закрытия дефектного участка отделкой.
