Датчик открытия двери фиксирует изменение положения створки, когда подвижный магнит отходит от корпуса с чувствительным элементом. Для установки датчика открытия двери выбирают место на коробке и полотне, проверяют допустимое расстояние между частями и настраивают вход системы управления. Устройство сообщает о состоянии двери, но само её не запирает.
Как устроен дверной контакт
Датчик открытия двери обычно состоит из корпуса с магниточувствительным элементом и отдельного магнита. Один компонент крепят на неподвижную коробку, второй — на подвижную створку; при закрывании магнит удерживает контакт в одном состоянии, а при открывании расстояние меняется и система получает сигнал. В беспроводной модели передатчик и питание размещены в корпусе, в проводной сигнал поступает по кабелю на вход контроллера или охранной панели.
При выборе датчика открытия двери уточняют, где именно он будет установлен, из какого материала сделана коробка и насколько плотно закрывается полотно. Различия между накладными и врезными моделями влияют на подготовку поверхности, видимость корпуса и доступ к крепежу. Предельный зазор между магнитом и чувствительным элементом зависит от конкретного изделия, поэтому универсальное значение по фотографии или совету для другой модели использовать нельзя.
Как выбрать место на коробке и полотне

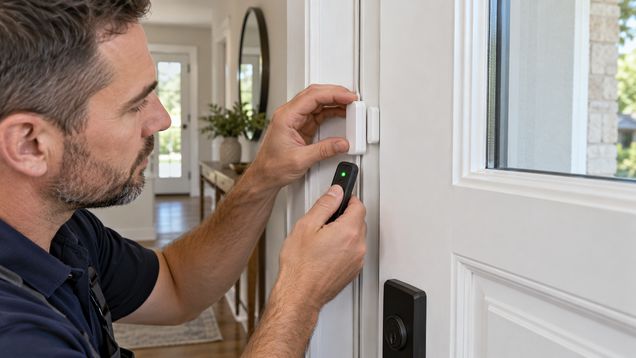

Датчик открытия двери размещают так, чтобы неподвижная и подвижная части оставались напротив друг друга при закрытой створке и расходились при её открывании. Сначала проверяют движение двери и коробки по всей траектории: перекос, люфт, уплотнитель или просадка петель могут менять взаимное положение элементов. Точку выбирают вне зоны удара, защемления и регулярного контакта с ручкой, замком или предметами в проёме.
Место возле петель не всегда подходит: при небольшом открывании относительное смещение частей может быть недостаточным для срабатывания. Практичнее рассмотреть сторону, где створка движется относительно коробки заметнее, но окончательное расположение зависит от конструкции двери и требований изготовителя. У накладного контакта проверяют, помещаются ли обе детали на выбранных поверхностях и не мешают ли они нормальному закрыванию.
Для входной двери также учитывают температуру, влажность, пыль, вибрацию и возможность удара. Внутреннюю модель не устанавливают снаружи или в незащищённом сыром тамбуре, если её характеристики не допускают такие условия. На металлической двери отдельно проверяют, не влияют ли конструкция створки и расположение магнита на работу конкретного датчика.
Как совместить магнит с чувствительным элементом
Сначала совмещают корпус и магнит по меткам и ориентации, указанным в инструкции к изделию. У разных моделей отличаются рабочая сторона, допустимое смещение по высоте и ширине, а также расстояние для срабатывания; даже одинаковые с виду корпуса могут требовать разного взаимного положения. Поэтому проверяют монтажный шаблон и рекомендации производителя до того, как сверлить коробку или полотно.
Перед постоянным креплением временно фиксируют обе части и несколько раз открывают и закрывают дверь. Система должна устойчиво показывать закрытое состояние при плотном притворе и переходить в открытое при достаточном начальном движении створки. Если сигнал меняется только при широком открывании, проверьте зазор, ориентацию и положение магнита, а не пытайтесь компенсировать ошибку случайным усилением крепежа.
Как подключить устройство к системе
Проводной датчик соединяют с зонным входом по схеме совместимого контроллера, учитывая тип контакта и необходимые оконечные элементы. Кабель прокладывают так, чтобы его не перетирало дверью, крепежом и кромками проёма; запас оставляют без натяжения и не проводят в месте защемления. Работы рядом с электропроводкой выполняют с соблюдением применимых правил монтажа, а напряжение и способ подключения сверяют с документацией оборудования.
Схема подключения датчика открытия двери зависит от модели: устройство может иметь нормально замкнутый или нормально разомкнутый контакт, тамперный вывод или беспроводной передатчик. Настройка входа в контроллере должна соответствовать выбранной схеме, иначе нормальное открывание может отображаться как неисправность или оставаться незамеченным. Подключение проверяют по руководству панели, не меняя назначение клемм по аналогии с другим устройством.
Для беспроводной модели до окончательного монтажа проверяют радиосвязь именно в выбранной точке и при закрытой двери. Металлическая поверхность, армированная конструкция и расположение внутри металлического профиля могут ухудшать приём; если уровень сигнала недостаточен, меняют место или используют предусмотренное системой решение. После установки повторяют проверку с закрытым полотном, чтобы убедиться, что дверь не экранирует связь.
Как проверить работу после установки
После крепления открывают и закрывают дверь несколько раз, сверяя физическое положение с состоянием в приложении или на панели. Отдельно проверяют неплотно прикрытую створку, обычное закрывание и повторное открывание, чтобы обнаружить слишком большой зазор или нестабильный магнитный контакт. Для беспроводного устройства контролируют уровень связи и состояние батареи, а для проводного — отсутствие обрыва и правильную реакцию входа.
Не путайте сигнал открывания с подтверждением запирания: магнитный контакт сообщает о положении створки относительно коробки, но не обязательно определяет, повернут ли ключ или вошёл ли ригель замка. Если требуется контроль именно замка, используют совместимое отдельное устройство, предназначенное для этой задачи. В приложении или панели задают понятное имя зоны и проверяют, что уведомление относится к нужной двери.
Что внести в план монтажа
В схеме отмечают неподвижную и подвижную поверхности, точное положение корпуса и магнита, способ прокладки кабеля или размещения радиоустройства, а также название входа системы. Указывают модель, требования к зазору, условия среды и результаты проверки сигнала после установки. Это помогает повторить монтаж при замене створки, отделке проёма или переносе контроллера.
После монтажа датчика открытия двери проверяют работу двери не только в день установки, но и после регулировки петель, замены уплотнителя или ремонта коробки. Изменение притвора может сдвинуть магнит относительно корпуса, хотя сами детали остаются прикреплёнными. При появлении ложных событий сначала сопоставляют сообщения системы с реальным положением двери и осматривают взаимное расположение компонентов.
Датчик открытия двери в проекте должен соответствовать способу управления и условиям конкретного проёма. Владелец сохраняет инструкцию, схему входа, настройки зоны и результаты проверки после монтажа; при замене устройства эти данные помогают подобрать совместимую модель и заново испытать срабатывание при обычном открывании.
