Габионы — сетчатые корзины, которые собирают на подготовленном основании и заполняют камнем. Для габионов заранее выбирают тип сетки, фракцию камня, схему связей и отвод воды по проекту; затем закрепляют корзины, укладывают заполнитель слоями и закрывают крышки. Перед обратной засыпкой стену проверяют.
Где применяют сетчатые корзины
Габионы представляют собой проволочные сетчатые ячейки с каменным заполнением. Их используют для подпорных стен, укрепления откосов и защиты русел от размыва. Назначение определяет форму конструкции, основание, соединения и требования к фильтрации воды.
Схему габионов выбирают после оценки высоты участка, уклона, свойств грунта и воды. Для подпорной стены учитывают давление грунта, нагрузку от дороги, строения или складируемых материалов рядом с бровкой. Небольшая садовая клумба и высокая стена у проезда требуют разных расчётов.
Каменное заполнение создаёт массу и удерживает форму корзины, а сетка связывает камни и соседние секции. Вода может проходить через пустоты, но это не отменяет расчёта основания и водоотвода. За сеткой обычно предусматривают фильтрующий слой, чтобы грунт не вымывался в каменную наброску.
Размеры секций, сетку и соединения назначают как единую систему. В сварной сетке проволоки соединены в узлах, а в сетке двойного кручения — переплетены с двойным скручиванием, образуя ячейки. Жёсткость, покрытие и совместимость элементов задаёт проект или производитель; заменять панели, спирали или проволоку только по совпадению размера нельзя.
Основание, фильтр и отвод воды
До сборки снимают рыхлый растительный слой и готовят опорную площадку по проекту. Её выравнивают и уплотняют в соответствии с типом грунта и нагрузкой. Если основание оседает неравномерно, корзины деформируются, а стенка теряет заданную геометрию.
Геотекстиль — проницаемый фильтрующий материал, который удерживает частицы грунта и пропускает воду. Его укладывают со стороны засыпки, если это предусмотрено решением, с нахлёстами и закреплением по инструкции. Разрывы и неподходящий материал позволяют мелкому грунту уходить через камни и засорять дренирующую зону.
За стеной предусматривают путь отвода воды: фильтрующий слой, дренажную трубу, выпуск или другое решение проекта. Положение выпуска проверяют до закрытия корзин грунтом. Нельзя считать, что каменная масса сама устранит давление воды при любом грунте и любом расположении стены.
Основание габиона отделяют от грунта способом, который предотвращает вымывание мелких частиц и сохраняет расчётную опору. Если площадка имеет уклон, проект определяет, как ступенчато разместить нижний ряд и удержать его от сдвига. Случайная подсыпка камня под один угол не заменяет подготовку основания.
Сборка и соединение секций
Габионы собирают на подготовленной площадке, расправляя панели без заломов и перекручивания. Рёбра соединяют штатной спиралью, скобами или вязальной проволокой, предусмотренной системой. Все соседние пустые корзины связывают между собой и выставляют по линии до заполнения.
Диафрагма — внутренняя перегородка в корзине, которая разделяет её на ячейки и помогает сохранять форму. Её устанавливают в положение из чертежа и соединяют с основанием и стенками. Если перегородка не закреплена, давление камня может распереть длинную секцию.
К габионам подбирают камень, который подходит по размеру ячеек, прочности и условиям наружной среды. Слишком мелкие фрагменты выпадают через сетку, а слабая или разрушающаяся порода со временем теряет форму. Точный диапазон размеров и требования к камню задают проект и документация изготовителя.

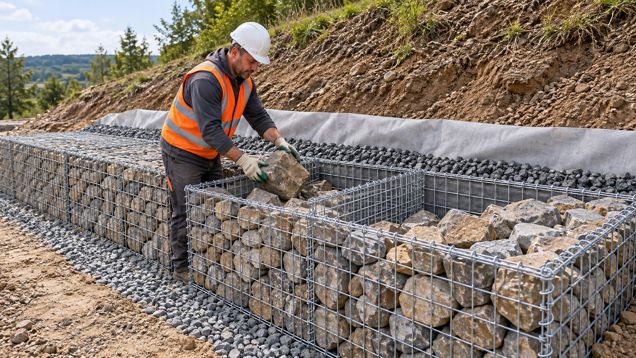

Перед заполнением проверяют положение корзин и соединение всех общих стенок. Внешнюю грань выкладывают крупными камнями вручную, подбирая плоские поверхности к сетке; внутреннее пространство заполняют более свободно без крупных пустот. Слой за слоем устанавливают стяжки или внутренние связи, чтобы стенки не выпучивались.
Секции заполняют согласованно по высоте, не создавая сильной разницы между соседними ячейками. Если лицевая панель начинает выпирать, добавление камня прекращают и исправляют раскладку до продолжения. Трамбовку или тяжёлую технику рядом с корзиной применяют только по проекту, чтобы не деформировать сетку и не сместить стену.
Закрытие крышек и устройство рядов
После заполнения проверяют, что камень не выступает настолько, чтобы крышка не закрывалась. Крышку натягивают и закрепляют по всему периметру, включая внутренние перегородки. Свисающие концы проволоки загибают внутрь, чтобы они не мешали соседним корзинам и не травмировали людей.
Если стену собирают несколькими рядами, секции связывают между собой по проекту до засыпки каждого последующего уровня. Верхний ряд ставят на выровненную поверхность нижнего; совпадение швов и уступов сверяют с чертежом. Сдвиг верхнего курса меняет геометрию стены и распределение нагрузки.
Обратную засыпку — грунт, размещаемый за стеной, — ведут слоями и уплотняют способом, заданным проектом. Тяжёлую технику не подводят к краю ближе допустимого расстояния. Сначала выполняют предусмотренный дренаж и фильтр, затем закрывают их грунтом, не повреждая ткань и выпуски.
У края откоса верхнюю поверхность планируют так, чтобы дождевой сток не размывал грунт за корзинами. Вода с крыши, площадки или дороги не должна бесконтрольно сбрасываться на стену. Если предусматривается озеленение, выбирают способ, который не нарушает соединения и не перегружает край.
Защита сетки и камня
Проволоку выбирают с покрытием, рассчитанным на влажность и другие условия площадки. Перед монтажом проверяют маркировку, целостность цинкового или полимерного слоя, отсутствие оборванных проволок и повреждённых швов. Место ремонта и способ восстановления покрытия берут из документации производителя.
Камень для лицевой стороны должен сохранять форму при намокании, замерзании и выветривании. Не используют рыхлый строительный бой, загрязнённый материал или фрагменты, которые не удерживаются в ячейках. При необходимости образец и требования к породе согласуют до массовой поставки.
Ударные нагрузки при разгрузке и заполнении повреждают сетку и её защитное покрытие. Корзины перемещают с опорой по инструкции, не поднимают за случайные участки панели. Повреждённый элемент осматривают и ремонтируют до укладки следующего ряда или закрытия засыпкой.
Проверка подпорной стены
Габионы перед закрытием проверяют по размерам, направлению секций, узлам соединения и закреплению диафрагм. Осматривают лицевую поверхность на выпучивание, пустоты, разрывы и незакрытые крышки. Основание и дренаж сверяют с проектом до обратной засыпки.
Для высокой подпорной стены важны устойчивость против сдвига и опрокидывания, несущая способность грунта и влияние воды. Эти проверки зависят от участка, поэтому нельзя определять высоту или толщину стены только по фотографии похожего объекта. При изменении отметок грунта, нагрузок у края или положения дренажа получают расчётное решение.
Работая с габионами, фиксируют скрытые фильтрующие слои, соединения корзин и состояние основания до засыпки. В исполнительной записи отмечают фактический камень, сетку и согласованные изменения. Если после дождя появились размыв, выпучивание или просадка, доступ к стене ограничивают и выясняют причину до ремонта.
