Ростверк объединяет сваи в общую опорную систему и передаёт им нагрузку от стен, колонн и перекрытий. Его тип, сечение, армирование и соединение со сваями определяют расчётом для конкретного здания. При проектировании ростверка учитывают план свай, грунт, жёсткость узлов и предполагаемые деформации основания.
Зачем объединяют сваи
Ростверк связывает оголовки свай и служит опорой для стен или колонн. Он распределяет усилия между элементами свайного поля в пределах расчётной схемы. Если верхняя часть здания и основания должны работать совместно, узлы соединения выполняют так, как указано в проекте.
Слабую сваю или неверную длину нельзя исправить одним ростверком: несущая способность зависит от свай, грунта и конструкции верхней обвязки. Сначала проверяют каждую часть и их совместную работу, затем назначают размеры и армирование.
В частных домах балка часто проходит по периметру и под внутренними несущими стенами. В каркасных зданиях она может связывать опоры под стойками. Конфигурацию определяют расположение стен, колонн, пролётов и участков, где нагрузка передаётся на отдельные сваи.
Какую конструкцию выбрать
Монолитный железобетонный вариант отливают в опалубке после установки арматуры и соединения каркаса с выпусками свай. Он подходит для сложной геометрии, если бетонные работы можно организовать без нарушения проектной технологии. Для такого решения важны фиксация арматуры и устойчивость формы до схватывания смеси.
Сборные железобетонные балки монтируют на подготовленные оголовки, соединяя элементы по рабочим чертежам. Такая схема требует точного совпадения отметок и надёжного соединения стыков. Металлические или деревянные балки применяют в подходящих каркасных зданиях; их сечение, крепёж и защита должны соответствовать нагрузкам и условиям эксплуатации.
Балка может располагаться выше грунта, примыкать к поверхности или быть заглублённой. В одних схемах её отделяют от грунта, в других она опирается на подготовленный слой. Нельзя самостоятельно менять отметку или засыпать пространство под ней: способ взаимодействия с грунтом влияет на расчёт.
Для здания с подвалом или тяжёлыми стенами проектная схема отличается от типовой обвязки свай. Нужны решения для ограждения подземной части, защиты от воды и передачи нагрузок между стенами и сваями. Наличие балки само по себе не означает, что под домом можно устроить подвал без отдельного проекта.
Что учитывают в расчёте
Ростверк проектируют по нагрузкам от здания и плану расположения свай. На расчёт влияют материалы и масса стен, перекрытий и кровли, число этажей, внутренние колонны и эксплуатационные нагрузки. Важно знать не только общий вес дома, но и места, где усилия передаются сосредоточенно.
Инженерные изыскания описывают грунтовые слои и условия подземной воды, а проект свай задаёт их тип, длину, шаг и расчётную нагрузку. По этим данным проверяют осадки, устойчивость основания и работу свайной группы. Если шаг или расположение опор изменились на площадке, расчётная схема уже не совпадает с фактической.
Сечение ростверка назначают по изгибающим усилиям, поперечной силе и другим воздействиям, которые возникают в принятой схеме. Армирование, защитный слой, анкеровка и места стыков должны быть указаны на чертежах. Слишком тонкая балка может прогибаться или трескаться, а избыточное сечение увеличивает расход материалов и нагрузку на сваи.
Проверяют, как голова сваи входит в бетонную часть и передаёт усилия. В одних проектных узлах применяют выпуски продольной арматуры, в других задают иной способ соединения. Срезать стержни, уменьшать их длину или заделывать оголовок «как удобно строителям» без согласования нельзя.
Нагрузки от стен должны попадать на проектные линии опирания. Если балка смещена относительно ряда свай, в ней возникают дополнительные усилия и эксцентриситеты. Поэтому габариты здания, оси стен и координаты свай согласуют до монтажа опалубки.
Проверка свай до монтажа
После устройства свай проверяют их количество, фактические координаты, отметки оголовков и документы на выполненные работы. Для забивных свай могут фиксироваться параметры погружения, для буронабивных — ход изготовления и материалы; конкретный порядок зависит от технологии и проекта. Отклонения фиксируют до бетонирования.
Высоту оголовков выравнивают способом, предусмотренным проектом и технологией свай. При подготовке железобетонных голов удаляют слабый бетон до требуемого уровня, сохраняя арматуру, необходимую для соединения. Нельзя срубать сваи ниже проектной отметки только ради удобства опалубки.
Если обнаружены разрушение головы, отклонение сваи, вода в скважине или несоответствие проектной длине, работу на этом месте приостанавливают. Решение о подрезке, усилении или дополнительной опоре принимает проектировщик после оценки фактической ситуации. Соседние сваи не считают автоматически способными принять недостающую нагрузку.
Опалубка и армирование
Опалубку выставляют по осям и отметкам, затем закрепляют от бокового давления бетонной смеси. Проверяют ширину и высоту балки, прямолинейность участков, углы и сопряжения. Щели, через которые уходит цементное молочко, закрывают до начала бетонирования.

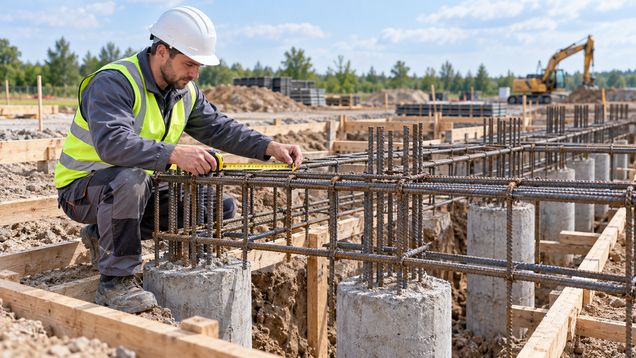

Арматурный каркас собирают по чертежам, соблюдая диаметры, шаг, нахлёсты и анкеровку. Его устанавливают на фиксаторы, чтобы выдержать защитный слой со всех сторон. К каркасу не привязывают случайные детали и не используют его для подтягивания смещённой опалубки.
Перед закрытием опалубки сверяют выпуски свай и закладные детали с расположением балок и стен. Проверяют, не мешают ли коммуникации работе каркаса и сохраняется ли доступ для подачи смеси. Фото до бетонирования помогают зафиксировать скрытые соединения, но не заменяют приёмку работ.
Заливка и уход за бетоном
Для бетона задают характеристики по проекту и условиям эксплуатации. Перед разгрузкой проверяют сопроводительные документы и состояние опалубки, а также заранее готовят оборудование для подачи и уплотнения смеси. Не следует менять подвижность бетонной смеси добавлением воды на площадке без согласования.
Бетонирование ведут в предусмотренной последовательности, уплотняя смесь так, чтобы она заполнила углы и пространство вокруг стержней. Перерыв и устройство рабочего шва допускаются только в установленном проектом месте. Если подача остановилась неожиданно, решение о продолжении принимают с учётом стадии работ и требований к соединению.
Верх балки выводят на проектную отметку и защищают бетон от быстрого высыхания, осадков и неблагоприятной температуры. Распалубку, укладку стен и складирование материалов разрешают после достижения предусмотренной прочности. Раннее нагружение может повредить ещё не набравшую прочность конструкцию.
Защита и контроль готовой обвязки
Подземные поверхности защищают от влаги по проекту, а отвод воды организуют так, чтобы она не скапливалась у свай и стен. Материал гидроизоляции должен подходить для условий грунта и способа обратной засыпки. Дренаж устанавливают только вместе с предусмотренным маршрутом сброса воды.
Если под балкой оставлен зазор, его назначение и размер нельзя менять засыпкой. При контакте с грунтом его свойства и возможное морозное перемещение учитывают в расчёте. Облицовка подполья также не должна передавать на конструкцию непредусмотренную нагрузку.
Ростверк проверяют до монтажа стен: сверяют положение балок, отметки верха, состояние бетона и узлы опирания. При трещинах, заметных прогибах или смещении элементов выясняют причину и получают решение инженера, а не скрывают дефект отделкой. Для тяжёлых стен также проверяют совпадение линий опирания с проектом.
Ошибки, которые меняют работу конструкции
Опасно выбирать размер балки по внешнему виду, копировать чужую схему или считать число свай делением массы дома на одно условное значение. Такие упрощения не учитывают осадки, неравномерные нагрузки, свойства грунта и соединения. Для расчёта нужны исходные данные именно этого здания и участка.
К проблемам приводят смещение свай без перерасчёта, неверная отметка оголовков, недостаточный защитный слой и плохо закреплённая опалубка. Нельзя бетонировать при залитой водой скважине или на загрязнённом основании, не проверив требования технологии. Перед продолжением работ устраняют причину, а не маскируют её дополнительным бетоном.
Ростверки осматривают до монтажа стен и до закрытия подземной части. Сверяют исполнительные отметки и узлы соединения, проверяют документы на бетон и скрытые работы. Если фактическая конструкция отличается от чертежей, зафиксированное отклонение передают проектировщику для решения.
