Утепленная шведская плита объединяет мелкозаглублённый плитный фундамент, теплоизоляцию и контуры отопления в конструкции пола. Для утепленной шведской плиты проектируют подготовку грунта, усиленные участки под несущими стенами и маршруты коммуникаций. Схему подбирают по геологии участка и климату, а не по типовой картинке.
Из каких слоёв состоит основание
Утепленная шведская плита — это железобетонная плита по подготовленному основанию с теплоизоляцией снизу и по краям. В её конструкции могут быть контуры водяного тёплого пола, трубы водоснабжения и канализации, электрические гильзы и места подключения оборудования. Точный состав и порядок слоёв задаёт проект для конкретного здания.
В типовом решении последовательно устраивают подготовленное грунтовое основание, дренирующий и капиллярно-разрывающий слой, теплоизоляцию, арматуру и бетон. По периметру проектируют утеплённую опалубку или утолщённый край, а под несущими стенами и колоннами усиливают плиту по расчёту. Это не готовый универсальный пирог: грунт, нагрузки и климат меняют требования к каждому слою.
Тёплый пол встраивают в плиту до бетонирования, поэтому трассы отопления и инженерных сетей необходимо согласовать заранее. После заливки доступ к трубам, соединениям и основанию пола будет ограничен. Коллектор, вводы и точки обслуживания размещают так, чтобы к ним можно было добраться после отделки.
Проверка участка и проектирование
Утепленная шведская плита проектируется после обследования грунта и оценки рельефа, подземной воды и возможного подтопления. Инженеру нужны данные о слоях грунта, их несущей способности и ожидаемой осадке. Органический слой, рыхлая насыпь или торф не становятся надёжным основанием после укладки сверху бетонной плиты.
При проектировании утепленной шведской плиты рассчитывают передачу нагрузки от наружных и внутренних стен, перегородок, оборудования и мебели. Проверяют деформации основания, местное усиление под тяжёлыми конструкциями, толщину и прочность бетона, арматуру и тепловую защиту края. Размеры и узлы нельзя назначать по чужому дому или только по площади здания.
До земляных работ сверяют план дома, отметки чистого пола, высоту порогов и положение входов, террасы и гаража. Ошибка по высоте основания влияет на водоотвод вокруг дома и стыки с наружными покрытиями. На участке со склоном, нестабильным грунтом или близкой водой проектировщик может назначить подготовку основания либо другой тип фундамента.
Подготовка грунта и защита от влаги
Перед устройством основания снимают растительный слой и удаляют грунт, который не соответствует проектным условиям. Подсыпку укладывают и уплотняют слоями с контролем материала и плотности, предусмотренными проектом. Если во время выемки обнаружили мягкий участок, воду или неизвестную засыпку, работу останавливают для оценки, а не закрывают дефект дополнительным щебнем на глаз.
Под утепленную шведскую плиту формируют дренирующий слой и капиллярный разрыв, чтобы ограничить поступление влаги из грунта. Влагозащитный или пароизоляционный слой укладывают непрерывно, соединяя полотна и примыкания по проекту. Даже небольшие разрывы вокруг вводов коммуникаций могут стать путём для влаги и почвенных газов.
Поверхностную воду отводят от основания планировкой участка, отмосткой, ливневым сбором и дренажом, если он предусмотрен. Глубина и устройство водоотводящей системы зависят от рельефа и уровня воды; дренаж не заменяет проверку несущей способности грунта. Выпуск нельзя направлять к соседнему дому или оставлять так, чтобы вода возвращалась под плиту.
Утеплитель для нижней части и периметра выбирают по расчёту нагрузок и теплопередачи, а также по условиям контакта с грунтом и влагой. Плиты укладывают без качания, смещений и щелей, не допуская повреждения кромок. Если материал продавился или раскрошился при монтаже, участок заменяют до установки арматуры.
Арматура и заложенные коммуникации
Арматуру размещают согласно чертежам, включая дополнительные стержни и усиления у несущих стен, колонн и проёмов. Фиксаторы удерживают каркас на заданной высоте и сохраняют защитный слой бетона. Нельзя менять диаметр, шаг, нахлёсты или положение сетки ради удобства размещения труб.
Трассы водоснабжения, канализации и электрических линий проводят в гильзах и защитных каналах, предусмотренных проектом. До закрытия их сверяют с планом помещений, сантехническими приборами и будущими перегородками. Скрытые соединения, которые нельзя обслужить или проверить после заливки, требуют отдельного проектного решения.
При устройстве утепленной шведской плиты особенно тщательно фиксируют трубы в местах поворотов и пересечений, чтобы бетонная смесь не сместила трассы. Канализационные трубы сохраняют заданный уклон, а выпуски защищают от попадания бетона и мусора. Координаты вводов и фотографии скрытых участков заносят в исполнительные материалы до заливки.
Тёплый пол и испытание труб

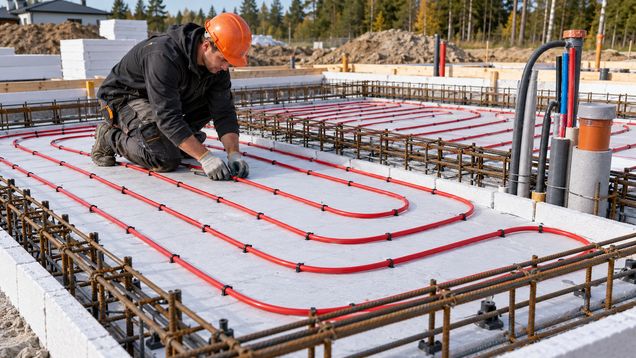

Контуры отопления раскладывают по зонам и подключают к коллектору по схеме теплотехнического расчёта. Длина петель, шаг трубы, положение датчиков и температурное управление зависят от теплопотерь здания и покрытия пола. Не следует копировать шаг укладки из инструкции для другой комнаты или другого типа стяжки.
Перед заливкой каждую петлю испытывают по процедуре производителя системы и фиксируют результат. Во время бетонирования трубы защищают от смещения и механических повреждений; специалист по отоплению контролирует состояние контуров. Если давление падает или обнаружено повреждение, дефект устраняют до закрытия труб бетоном.
Коллектор и узлы регулировки располагают в доступном шкафу или техническом помещении, а не навсегда замуровывают в плиту. Для обслуживания оставляют возможность перекрыть отдельные контуры и проверить соединения. Пуск тёплого пола выполняют после набора бетоном требуемой прочности и в последовательности, указанной изготовителем.
Бетонирование и уход за плитой
До подачи смеси проверяют подготовку, теплоизоляцию, опалубку, арматуру, выпуски и расположение труб. Приёмка скрытых работ особенно важна: после заливки исправить смещение коммуникации или разрыв влагозащиты без вскрытия основания будет сложно. Все замечания по чертежам устраняют до начала бетонирования.
Бетон укладывают согласованным способом, равномерно распределяя его по площади и уплотняя без смещения труб и арматуры. Состав смеси, последовательность подачи, обработка поверхности и условия выдерживания задаются проектом и технологией. Нельзя добавлять воду в доставленную смесь или ускорять твердение произвольным нагревом без решения технолога.
После укладки бетон защищают от слишком быстрого высыхания, осадков, холода и механических нагрузок в соответствии с планом ухода. Опалубку, подпорки и временные ограждения снимают по заданным условиям, а не только по числу прошедших дней. Тяжёлые материалы и оборудование на плиту не складируют до разрешения ответственного специалиста.
До монтажа напольного покрытия проверяют влажность бетона подходящим методом и сверяют допустимые значения с требованиями клея, покрытия и отопительной системы. Недостаточная просушка может привести к отслоению отделки, запаху или повреждению материалов. Включение тёплого пола для ускоренной сушки допускается только по предусмотренному графику.
Что проверить после завершения
После набора прочности сверяют отметки пола, положение вводов, работу отопительных контуров и отсутствие видимых повреждений у краёв плиты. Сохраняют чертежи труб, фотографии до заливки, результаты испытания и документы на материалы. Эти данные пригодятся при сверлении отверстий, ремонте или настройке отопления.
Утепленная шведская плита не подходит автоматически для любого участка и любого проекта дома. Если геология, грунтовая вода, уклон, нагрузки или инженерные сети не соответствуют исходным предположениям, решение нужно пересмотреть до заливки. При трещинах, просадке или утечке из скрытых контуров обращаются к конструктору и профильным специалистам, а не пытаются компенсировать дефект отделкой.
