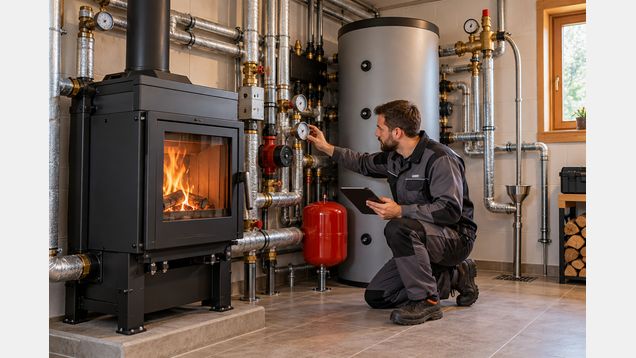

Камин с водяным контуром передаёт часть энергии теплоносителю через встроенный теплообменник и может поддерживать отопление дома. Подключение камина с водяным контуром рассчитывают под конкретную модель: заранее определяют путь отвода тепла, тип расширения воды и защиту при остановке циркуляции.
Определи, сколько тепла нужно передавать воде
Водяной контур принимает тепло от топки и передаёт его воде, которая циркулирует между генератором, отопительными приборами и, при необходимости, накопительной ёмкостью. Конструкция теплообменника бывает разной: у одной модели вода окружает топочную камеру, у другой предусмотрен отдельный змеевик или иной внутренний узел. Схему соединений и направление патрубков берут из паспорта именно этого камина.
В технической документации отдельно указывают общую полезную мощность и мощность, передаваемую воде. Эти значения нельзя считать взаимозаменяемыми: часть тепла остаётся в помещении через стекло и корпус, а остальное поступает в систему. Подбирай устройство по расчёту теплопотерь здания и режиму отопления, а не только по площади комнаты или рекламной оценке объёма.
Если водяная мощность заметно выше текущей потребности, в тёплую погоду радиаторы могут не принять всю энергию, которую продолжает выделять горящее топливо. Если мощности не хватает, камин не обеспечит требуемую температуру во всех помещениях. До покупки сопоставь расчётную нагрузку, распределение тепла между комнатой и водой, доступное место для оборудования и предполагаемый режим топки. Для камина с водяным контуром заранее предусмотрите, куда система отведёт остаточное тепло, когда отопительные приборы временно не принимают его.
Камин с водяным контуром можно включить в проект как основной, дополнительный или резервный источник тепла — это зависит от назначения конкретной модели и конфигурации дома. Когда уже есть котёл, коллекторы или тёплые полы, инженер проверяет их совместимость, температуру подачи, гидравлическое сопротивление и логику включения каждого источника. Нельзя соединять патрубки с существующей системой только по совпадению диаметра.
Собери схему циркуляции и передачи тепла
В типовой схеме вода выходит из теплообменника по подающей линии, проходит через предусмотренные проектом приборы или теплоаккумулятор и возвращается по обратной линии. Насос к камину с водяным контуром подбирают по мощности источника и сопротивлению труб, клапанов и теплообменных узлов. Его место, управление и допустимый расход определяют по документации оборудования и расчёту системы.
Камин с водяным контуром может отдавать избыточную в данный момент энергию в буферную ёмкость, если такой узел предусмотрен расчётом и схемой производителя. Бак затем передаёт тепло отопительным контурам по мере потребности. Она также помогает согласовать работу твердотопливного прибора с изменяющейся нагрузкой дома. Объём и способ подключения рассчитывают для проекта; бак сам по себе не заменяет расширительный сосуд, защитную арматуру или аварийный отвод тепла.
Если требуется горячая вода для крана или душа, её получают через предусмотренный производителем бойлер, змеевик либо пластинчатый теплообменник. Вода отопительного контура и питьевая вода выполняют разные задачи и не должны смешиваться. Компоновка должна учитывать приоритет нагрева бака, защиту от слишком высокой температуры и доступ для обслуживания.
При совместной работе с газовым или электрическим котлом проектировщик задаёт способ гидравлического разделения и управление насосами. В зависимости от системы применяют накопительную ёмкость, теплообменник, регулирующие клапаны и автоматику, но универсальной обвязки для всех каминов нет. Проверь также, чтобы отключённый источник не получал нежелательную циркуляцию и чтобы переключение режимов не перекрывало путь отвода тепла от работающей топки.
В камине с водяным контуром управление должно согласовывать температуру воды, работу насоса и запрос отопительных контуров. Датчики размещают в точках, назначенных инструкцией; контроллер может включать циркуляцию при прогреве и управлять дополнительными насосами или клапанами. Обычный комнатный термостат не способен мгновенно погасить дровяную топку, поэтому автоматику не рассматривают как единственную защиту от перегрева.
Выбери допустимую систему расширения и защиту
Сначала выясни, разрешает ли производитель подключение к открытому расширительному баку, закрытому сосуду или только к одному из этих вариантов. Это свойство конкретного изделия, а не универсальный выбор монтажника. Для открытой схемы проект предусматривает свободный путь расширения теплоносителя; для закрытой нужны рассчитанные сосуд и защитная арматура, совместимые с допустимым давлением теплообменника.
Закрытую систему используют только тогда, когда это допускает паспорт камина и конструкция имеет требуемые производителем средства отвода избыточного тепла. У ряда моделей для этого предусмотрены встроенный охлаждающий змеевик и термоклапан, который пропускает холодную воду через отдельный контур и направляет нагретую воду в слив. Если такой узел не предусмотрен или не подключён по схеме, добавление обычного предохранительного клапана не делает прибор пригодным для закрытой системы.
Термоклапан аварийного охлаждения и предохранительный клапан по давлению решают разные задачи. Первый помогает отводить тепло при достижении заданной температуры, второй защищает контур от недопустимого давления. Состав устройств и параметры срабатывания берут из паспорта, проектной документации и местных требований, а не переносят с другой топки.
Расширительный сосуд, предохранительные устройства и датчики должны оставаться подключёнными и доступными для проверки. Между генератором и предусмотренными линиями безопасности нельзя ставить кран или другую арматуру, способную случайно отсечь этот путь. Слив охлаждающего контура прокладывают к подходящему отводу, где можно безопасно наблюдать работу клапана и обслуживать узел.
Твердое топливо продолжает выделять тепло после отключения электричества и остановки насоса. Поэтому проект предусматривает безопасный режим при пропадании питания: применимые к модели пассивные средства охлаждения, возможность отвода остаточного тепла и понятный порядок действий владельца. Резервное питание может быть частью решения, если его заложил проектировщик, но оно не отменяет обязательных устройств защиты.
Защити теплообменник от неправильного режима
Некоторые производители требуют поддерживать минимальную температуру обратной воды, чтобы уменьшить конденсацию и загрязнение топки. Для этого в схеме может применяться термостатический смесительный узел, который прогревает обратный поток перед подачей в теплообменник. Нужность такого узла, его настройку и место установки определяют по инструкции конкретной модели.
До монтажа проверь чистоту существующих труб, состояние фильтров, запорной арматуры и циркуляционных насосов. Остатки герметика, шлам и металлическая стружка могут нарушить циркуляцию или повредить теплообменник, поэтому подготовку и промывку выполняют по регламенту производителя. Систему заполняют совместимым теплоносителем и удаляют воздух способом, предусмотренным проектом.
Все соединения должны быть рассчитаны на рабочую температуру и давление прибора. Материалы труб, прокладки, теплоизоляция, крепления и отводы подбираются для горячей воды; обычные детали для холодного водоснабжения могут не подойти. Тепловое расширение труб учитывают при прокладке, чтобы нагрузка не передавалась на патрубки камина.
Проверь монтаж и настрой работу до первой топки
Камин с водяным контуром подключает квалифицированный специалист, который отвечает за целостность системы и соответствие действующим нормам. Перед облицовкой оставляют доступ к насосам, клапанам, датчикам, соединениям и участкам, которые потребуется очищать или менять. Дымоход, подачу воздуха для горения и противопожарные расстояния проверяют отдельно по инструкции изделия и местным правилам.
До розжига мастер сверяет соответствие фактической обвязки проекту, проверяет заполнение, удаление воздуха, герметичность и движение воды. Затем испытывает насос, автоматику, термометры, манометр и защитные устройства в предусмотренных производителем режимах. Первый запуск проводят по инструкции, постепенно проверяя прогрев подачи и обратной линии, отсутствие протечек и устойчивость циркуляции.
До начала эксплуатации владелец должен знать, где отображаются температура и давление, как распознать остановку насоса и кому звонить при срабатывании защиты. Не разжигай топку, если водяной контур пуст, система не проверена или отсутствует предусмотренный проектом путь отвода тепла. При перегреве прекрати загрузку топлива и действуй по руководству своего прибора; не закрывай краны на горячем контуре и не пытайся резко охладить раскалённую топку водой.
Сохрани паспорт, проектную схему, акт монтажа, перечень настроек автоматики и результаты проверки защитных устройств. При сезонном обслуживании специалист осматривает теплообменник, насосы, клапаны, расширительный сосуд и дымовой канал. Если температура или давление ведут себя необычно, слышны признаки кипения либо обнаружена течь, останови эксплуатацию согласно инструкции и закажи диагностику до следующего розжига.
