Металлическая ферма передаёт нагрузку с кровли через пояса и решётку к опорным узлам, а затем на колонны или стены. Стержни образуют треугольники, сохраняющие форму расчётной схемы. Металлическая стропильная ферма требует подбора сечений и соединений по пролёту и нагрузкам; сходство с типовым решением не заменяет проект.
Как ферма передаёт нагрузку
Металлическая ферма работает как система стержней, соединённых в узлах. Нагрузка от кровельного покрытия, прогонов и собственного веса приходит к верхнему поясу, распределяется по решётке и передаётся на опорные узлы. Оттуда реакции поступают на колонны, стены или другие несущие элементы здания.
Верхний и нижний пояса задают контур конструкции, а диагонали и вертикальные стойки связывают их между собой. В расчётной модели узлы часто рассматривают как места передачи усилий между стержнями; треугольная схема помогает ограничить изменение формы. Реальная конструкция, однако, включает соединительные пластины, болты или швы, которые тоже деформируются и влияют на работу элемента.
При обычной нагрузке от кровли отдельные стержни могут работать на растяжение или сжатие, но распределение усилий зависит от геометрии, опирания и сочетания воздействий. Ветровой подъём, подвесное оборудование или несимметричная нагрузка способны изменить расчётную картину. Поэтому по внешнему виду нельзя надёжно определить, какой стержень можно уменьшить или заменить.
Элементы решётки и форма пролёта
Поперечный размер между узлами называют панелью фермы. Частые панели облегчают передачу распределённой нагрузки на отдельные узлы, но добавляют стержни и соединения; более редкая решётка меняет длины элементов и требования к устойчивости. Схему выбирают расчётом, а не только по удобству изготовления.
В зданиях применяют плоские стропильные фермы для покрытия пролётов, а также пространственные системы, где несколько плоскостей соединены связями. Для скатной кровли верхний пояс повторяет уклон, нижний образует горизонтальный или иной заданный контур. Форма влияет на высоту здания, размещение инженерных сетей, доступ для монтажа и то, куда можно передавать нагрузку от прогонов.
Металлическая стропильная ферма должна иметь предусмотренную проектом боковую устойчивость. Пояс, который сжат в одном расчётном сочетании, может потерять устойчивость поперёк своей плоскости, если его свободная длина не закреплена. Прогоны или связи работают как закрепление только при наличии рассчитанного соединения и надёжного пути передачи усилий дальше.
Подбор сечений зависит от марки стали, формы профиля, длины стержня, закрепления, отверстий и ожидаемого характера усилия. Для элементов используют уголки, трубы, коробчатые или другие профили, но один тип не подходит автоматически всем поясам и раскосам. Важны также коррозионная среда, технология изготовления и доступность осмотра.
Расчёт стержней и соединительных узлов
Металлическая ферма требует расчёта не только прочности отдельных профилей. Для растянутых деталей учитывают рабочую площадь сечения с отверстиями и соединение с узловой пластиной; для сжатых — устойчивость по длине и закреплению. Если один элемент не проходит проверку, изменение его размера может повлиять на узел и соседние стержни.
Усилие проходит через всю цепочку: стержень, сварной шов или болты, фасонку, соседний элемент и опорную часть. Узел должен передать предусмотренные проектом растягивающие, сжимающие и сдвигающие усилия. Проверяют не только площадь пластины, но также края и отверстия, местную прочность, возможный сдвиг блока металла и устойчивость пластин при сжатии.
У металлической несущей фермы узловые пластины не должны быть длинными неподкреплёнными листами; их форму и толщину назначают по фактическому пути усилий. При проектировании учитывают, как нагрузки от стержней вводятся в фасонку. Универсального размера пластины для всех узлов нет: даже соседние узлы одной фермы могут воспринимать разные усилия.
Болты и сварные швы

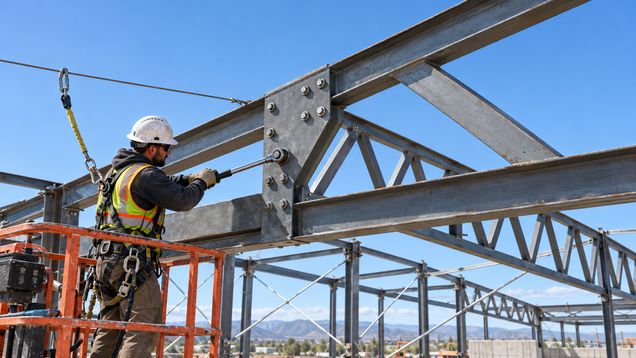

Болтовые соединения удобны для монтажа и позволяют собрать отправочные элементы на площадке, если отверстия и доступ под ключ предусмотрены заранее. Проект определяет класс и расположение болтов, расстояния до краёв, подготовку поверхностей и способ контроля затяжки. Нельзя увеличивать отверстие или менять болт на другой тип без согласования.
Сварные соединения требуют заданной подготовки кромок, последовательности наложения швов и контроля качества. Доступ сварщика, положение детали и возможность осмотреть шов после сборки влияют на технологию. Если сварка на площадке не предусмотрена, добавлять её вместо болтов по месту нельзя: нагрев меняет состояние металла, а геометрия и расчётная схема узла могут отличаться от исходных.
Независимо от типа соединения усилия должны попасть в узел без нежелательных эксцентриситетов. Смещённое присоединение может создать изгиб там, где расчётная схема предполагала преимущественно осевую работу. Это особенно существенно для тонкостенных профилей и узлов, где сходится несколько стержней.
Опоры и передача реакции на здание
Опорный узел связывает ферму с колонной, стеной или балкой и передаёт расчётную реакцию. Проверяют опорную площадку, ребра жёсткости, опорную пластину, анкерные болты и основание под ней. Само наличие толстого металлического листа не подтверждает, что усилие безопасно распределено по бетонной или кирпичной опоре.
Место опирания должно совпадать с проектной осью. Смещение во время монтажа меняет плечо реакции и может вызвать дополнительный изгиб или кручение. В зданиях с ветровым подъёмом проверяют, как опора удерживает конструкцию от отрыва; опорная деталь, рассчитанная только на прижатие вниз, не обязательно обеспечивает обратное удержание.
Продольные и поперечные связи объединяют отдельные элементы покрытия в предусмотренную проектом устойчивую систему. Они передают горизонтальные воздействия к рамам и фундаментам и удерживают сжатые стержни в расчётном положении. Оставлять связи «на потом» опасно для временной и постоянной устойчивости.
Что проверить перед изготовлением и монтажом
До выпуска деталей сверяют чертежи фермы с архитектурной отметкой покрытия, положением прогонов, проходами коммуникаций и отметками опор. Отверстия под инженерные системы нельзя переносить через пояс или раскос без проекта: вырез ослабляет элемент и нарушает непрерывность передачи усилия. Если оборудование подвешивается к ферме, его масса и точки крепления должны быть учтены в исходных данных.
- Проверить марку стали, сечения, длины стержней и обозначения узлов по рабочим чертежам.
- Сверить болтовые и сварные соединения, положение фасонок, отверстий и опорных пластин.
- Подготовить место сборки, подъёмные точки и временные связи по плану производства работ.
- До снятия стропов установить предусмотренные постоянные или временные элементы устойчивости.
- Зафиксировать отклонения и передать их проектировщику до подрезки, рассверливания или сварки по месту.
Во время подъёма тонкие стержни и узлы могут получить усилия, которых нет в обычном эксплуатационном режиме. Схема строповки и последовательность монтажа должны быть определены заранее. Ферму не оставляют без закрепления только потому, что она визуально стоит ровно: пока связи не установлены, устойчивость может зависеть от временного раскрепления.
Контроль готовой фермы
Перед подъёмом и после установки проверяют геометрию, состояние соединений, положение опор и наличие связей. Осматривают металл на повреждения, деформации и следы коррозии; качество сварных и болтовых узлов принимают по требованиям проекта и применимых норм. Обнаруженное отклонение сначала измеряют и документируют, затем передают ответственному инженеру.
Металлическая ферма не допускает самовольного изменения отверстий, фасонок, профиля или швов по аналогии с соседним объектом. Даже внешне одинаковые покрытия различаются пролётом, опиранием, снеговой и ветровой нагрузкой, шагом ферм и подвесным оборудованием. Изменение нагрузки после монтажа также требует проверки, а не только визуального осмотра.
Если при сборке отверстия не совпадают или деталь приходится поджимать домкратом, монтаж останавливают на этом узле и сверяют маркировку, размеры и контрольные диагонали. Принудительное стягивание может скрыть ошибку геометрии, но оставить в элементах начальные напряжения. Решение о подгонке или замене оформляют по проектной процедуре.
Металлическая конструкция в виде фермы требует согласования с проектировщиком, если при монтаже приходится менять отверстия, фасонки или швы: такое изменение может перенаправить усилие через узел.
