Грунтовый анкер передаёт растягивающее усилие от конструкции через стальной стержень или пучок стальных прядей из скрученных проволок к зоне устойчивого грунта, закреплённой раствором. При расчёте грунтового анкера задают положение, длину свободного участка и зоны сцепления, защиту от коррозии, нагрузку и способ проверки с учётом грунтовых вод и срока службы.
Как устроена анкерная система
Грунтовый анкер — элемент, который связывает удерживающую конструкцию с устойчивым массивом грунта за расчётной поверхностью возможного сдвига. Его стальная тяга воспринимает растяжение, а закреплённая в грунте часть передаёт усилие через цементный раствор окружающим слоям. Система работает вместе со стеной, подпорной конструкцией или фундаментом, а не вместо их расчёта.
Внутри скважины располагают тягу — стальной стержень либо несколько высокопрочных проволочных прядей. Часть длины оставляют свободной от сцепления с грунтом: она может удлиняться при натяжении. Концевой участок, соединённый с затвердевшим раствором, образует зону сцепления, которая передаёт нагрузку устойчивому грунту.
На поверхности тягу закрепляют головкой и опорной плитой или другим проектным узлом. Плита распределяет усилие на стену, а защитный колпак закрывает открытые металлические детали. Состав узла зависит от типа анкера, материала сооружения и того, должен ли анкер оставаться постоянным или использоваться только на время строительства.
Расчёт и размещение
Расчёт грунтового анкера начинают с инженерно-геологических данных: определяют слои грунта, прочность, подземные воды и возможные плоскости скольжения. Зона сцепления должна располагаться в массиве, который способен воспринять усилие и не перемещается вместе с удерживаемой частью. Её положение, длину и диаметр скважины назначают расчётом, а не выбирают по внешнему виду соседнего участка.
Грунтовый анкер подбирают для совместной работы с удерживающей конструкцией на всех этапах: бурении, нагнетании раствора, разработке выемки и эксплуатации. Проверяют усилия в тяге, сопротивление зоны сцепления, нагрузку на опорный узел и общую устойчивость стены с грунтом. При глубоком котловане очередность установки и натяжения связывают с высотой выемки и другими распорными элементами.
Положение скважин согласуют с арматурой, закладными деталями, перекрытиями и подземными коммуникациями. Каждому грунтовому анкеру назначают угол наклона и положение зоны сцепления, а также расстояние до соседних элементов и допустимое усилие. Для соседних зданий и сетей устанавливают контрольные показатели перемещений и порядок действий при их превышении.
Подготовка и установка
До начала бурения проверяют рабочую платформу, положение коммуникаций и доступ техники к каждой точке. Буровой инструмент выбирают по грунту и проектному диаметру, а параметры скважины фиксируют в журнале. Если фактические слои отличаются от изысканий или стенки скважины осыпаются, работу останавливают для технического решения.
После бурения очищают скважину предусмотренным способом и устанавливают тягу с защитной оболочкой и центрирующими элементами. Центраторы удерживают стержень или пряди внутри отверстия, чтобы раствор окружал их равномерно. До монтажа проверяют целостность оболочки, соединений и деталей защиты от коррозии; повреждённый элемент нельзя оставлять скрытым в скважине.
Цементный раствор подают способом и в последовательности, заданными проектом; он заполняет скважину и формирует сцепление с грунтом и тягой. Состав, давление и порядок нагнетания зависят от геологии, длины анкера и оборудования. В журнал заносят характеристики смеси, время подачи, расход и сведения о необычном поглощении или потере раствора.
Натяжение и испытания

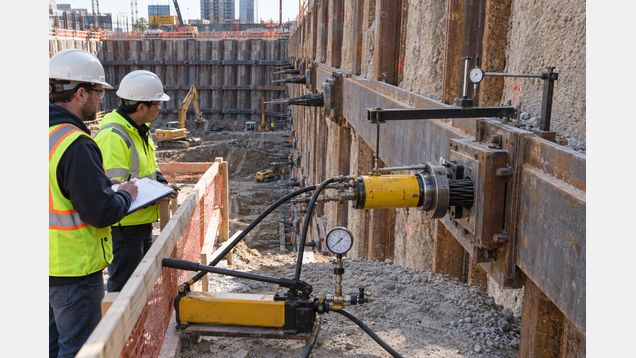

Натяжение выполняют после того, как раствор набрал предусмотренную проектом прочность. Домкрат прикладывает к тяге усилие, которое проверяют калиброванным измерительным оборудованием; одновременно фиксируют перемещение анкера. По результату инженер оценивает, соответствует ли система расчётным требованиям и поведению грунта.
Испытания проводят до основных работ и в ходе монтажа в объёме, установленном проектом. Контрольная нагрузка прикладывается по заданной процедуре, а перемещения измеряют на ступенях нагружения и выдержки. Испытание подтверждает работу конкретной системы и способа монтажа, но не отменяет проверки конструкции в целом.
После успешного испытания усилие передают с домкрата на постоянную головку и фиксируют анкер в проектном положении. Такое закрепление называют передачей или фиксацией усилия; фактическое значение записывают в документах. Несовпадение ожидаемого удлинения, заметная потеря нагрузки или чрезмерное перемещение требуют проверки причины до продолжения натяжения.
Долговечность и безопасность
Защиту металлической тяги от коррозии выбирают по сроку службы сооружения и агрессивности грунта и воды. Для постоянных анкеров предусматривают непрерывную защиту свободного участка, зоны сцепления и головки; стыки оболочек и места выхода тяги особенно важно не повредить при монтаже. Раствор сам по себе не заменяет проектную систему защиты всех металлических частей.
С анкером работают специалисты, обученные бурению и гидравлическому натяжению. При натяжении и испытании в тяге накапливается значительная энергия: посторонних удаляют из рабочей зоны, а людям запрещают находиться по оси домкрата и натянутого элемента. Соединения, шланги и оборудование проверяют по регламенту до нагружения; не отсоединяют линию, пока давление не снято установленным способом.
Удерживающую конструкцию контролируют на всех этапах, включая перемещения стены, осадки поверхности и изменения трещин в соседних зданиях. При сдвиге опорной плиты, повреждении головки, утечке раствора или росте деформаций работы прекращают и обращаются к ответственному инженеру. Повторное натяжение или замена анкера возможны только после оценки состояния всей системы.
Приёмка и дальнейшее наблюдение
Грунтовый анкер принимают по результатам испытаний, фактическому расположению, длинам участков, характеристикам раствора и состоянию защиты. Эти данные сопоставляют с проектом и журналами бурения, нагнетания и натяжения. Одной записи о достигнутом усилии недостаточно, если не подтверждены измерения перемещения и работа опорного узла.
Узел анкера оставляют доступным для предусмотренного проектом осмотра головки и проверки защитного колпака. Если система рассчитана на повторное измерение или корректировку усилия, в документах указывают метод и порядок контроля. Замуровывать узел до оформления приёмки нельзя.
Наблюдения за анкерной стеной и грунтовым анкером продолжают в период, заданный проектом и назначением сооружения. В журнале отмечают дату, измеренное усилие или перемещение, состояние головки и выявленные изменения стены. Если показатели выходят за установленные пределы, инженер определяет дополнительное обследование и меры по стабилизации.
