Реле контроля фаз отслеживает параметры трёхфазного питания и меняет состояние выходного контакта при предусмотренном нарушении. При выборе реле для контроля фаз сверяют измеряемые события, пороги, задержку и схему подключения к отключающему аппарату, чтобы защита соответствовала нагрузке.
Какие нарушения отслеживает устройство
Реле контроля фаз измеряет предусмотренные моделью параметры сети и передаёт сигнал в цепь управления. В базовом исполнении оно может отслеживать пропадание фазы или неправильное чередование, а расширенные модели контролируют также асимметрию, минимальное или максимальное напряжение и частоту. Перечень функций проверяют в паспорте конкретного устройства.
Потеря одной фазы опасна для трёхфазного двигателя: оставшиеся обмотки могут перегреваться, а момент и режим работы изменятся. Нарушение чередования фаз способно изменить направление вращения после запуска. Реле не измеряет состояние каждой части установки и не заменяет контроль нагрузки, кабеля и защитных аппаратов.
Асимметрия означает различие напряжений фаз относительно заданной моделью нормы, но допустимый уровень и способ расчёта различаются между изделиями. Некоторые устройства контролируют только последовательность и наличие фаз, другие позволяют задавать пороги и выдержки времени. Настройки выбирают по параметрам сети, оборудованию и требованиям его изготовителя, а не по универсальному значению.
Устройство может иметь собственную задержку включения при запуске, чтобы не реагировать на краткий переходный процесс. При нарушении оно также способно задерживать отключение, если такое поведение предусмотрено функцией и конфигурацией. Эти интервалы важны для чувствительной нагрузки, но не должны мешать своевременной остановке оборудования при опасном состоянии.
Согласование с отключающей схемой
При выборе реле контроля фазы уточняют, какие именно нарушения нужно обнаруживать и каким способом устройство измеряет сеть. Для одних исполнений измеряемое напряжение одновременно питает электронику, другим требуется отдельное питание или нейтраль. Проверяют схему клемм, диапазон, тип сети и наличие регулируемых параметров.
Выходной контакт обычно управляет цепью катушки контактора, пускателя или другого отключающего аппарата. Контакт реле контроля не следует считать силовым выключателем для двигателя: проверяют его допустимую нагрузку и назначение по паспорту. Если выход управляет промежуточным реле, отдельно согласуют его катушку, контактную группу и защиту цепи управления.
Логика работы зависит от схемы контактов и положения устройства при нормальной сети. Разомкнутый или замкнутый выход может использоваться для разрешения пуска, снятия команды либо выдачи аварийного сигнала. До монтажа фиксируют ожидаемое состояние выходной цепи как при исправном питании, так и при отказе контроля.
Для двигателя сигнал контроля обычно включают в цепь управления так, чтобы нарушение питания снимало разрешение на работу. При возврате нормального напряжения автоматический повторный запуск допустим не для каждого оборудования: это решение принимают по рискам процесса и проектной логике. Если требуется ручной сброс, его предусматривают отдельным элементом схемы.
Выбор места и параметров монтажа

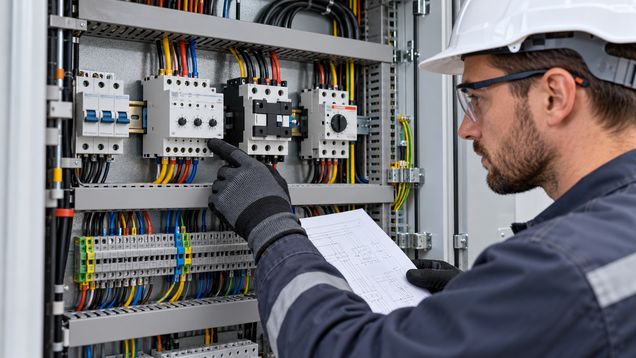

Реле контроля фаз размещают в шкафу или щите с допустимой для устройства температурой и защитой от пыли, влаги и механического воздействия. Оставляют доступ к индикаторам, настройкам и клеммам для осмотра и проверки. Учитывают допустимую ориентацию, расстояния и способ крепления, указанные изготовителем.
Измерительные входы подключают к указанным фазам и, если требуется, к нейтрали. Переставленные провода могут привести к ложной аварии, потере контроля или неверной оценке чередования; назначение каждой клеммы сверяют с маркировкой именно этой модели. Не переносят схему с другого устройства только потому, что у них совпадает число клемм.
Контроль фаз с помощью реле требует заранее определить, какие проводники измеряются, какие питают сам прибор и какие управляют исполнительным аппаратом. В некоторых схемах эти цепи связаны, в других разделены; способы защиты и размыкания также зависят от проекта. Силовые и управляющие провода маркируют отдельно, чтобы при обслуживании не спутать измерительный вход с выходным контактом.
Порог срабатывания выбирают с учётом номинальных параметров сети и допустимого режима нагрузки. Чрезмерно узкая настройка может вызывать ложные отключения при нормальных колебаниях, а чрезмерно широкая — пропускать условия, от которых требуется защита. Если параметры регулируются, записывают установленные значения и основание для них.
Задержки, автоматический возврат и ручной сброс настраивают согласованно. Проверяют, что устройство не включает нагрузку немедленно после краткого восстановления напряжения, если оборудование требует дополнительной паузы. Для нескольких механизмов порядок повторного запуска определяет проект, особенно когда их одновременный пуск способен перегрузить сеть.
Подключение к нагрузке и защите
Реле для контроля фаз выбирают вместе с контактором, защитой двигателя и коммутационной схемой, а не отдельно от них. Аппарат контроля сообщает о заданном состоянии сети, но сам не обеспечивает защиту кабеля от короткого замыкания или двигателя от перегрузки. Защитные устройства подбирают по расчёту и характеристикам оборудования.
Если контролируемая цепь питает двигатель, дополнительно проверяют тепловую защиту, защиту от короткого замыкания и соответствие номиналов проводке. Вспомогательный контакт реле должен быть согласован с напряжением и током управляющей цепи. Не подключают катушку мощного контактора напрямую к маломощному выходу без проверки допустимых параметров.
Для насосов, вентиляционных установок и компрессоров важно определить поведение после отключения: требуется ли автоматический возврат, задержка, сигнализация или ручной запуск. Последствия остановки и повторного пуска различаются, поэтому логика не должна выводиться только из наличия свободного контакта. Её описывают в схеме, передают обслуживающему персоналу и проверяют при наладке.
Сигнализация может использовать отдельный контакт или индикатор, если они предусмотрены моделью. Важно различать общий сигнал «сеть не в норме» и конкретную диагностику вида нарушения: одно реле показывает только часть сведений, а другое имеет отдельные индикаторы. Возможности индикации проверяют по руководству и включают в понятную маркировку щита.
Проверка и обслуживание
Перед работой специалист сверяет обозначения фаз, параметры сети, схему выхода, защитный аппарат и фактическую нагрузку. Монтаж и измерения в щите выполняют при отключённом питании и подтверждённом отсутствии напряжения подходящими средствами. Подключение проводят по проекту и инструкции производителя, не меняя фазные проводники под напряжением.
При пусконаладке проверяют индикацию нормального питания, состояние выходного контакта и реакцию управляющей цепи на предусмотренный тест. Функции контроля испытывают способом, разрешённым изготовителем; имитацию потери фазы или изменение последовательности выполняет специалист по безопасной методике. Нельзя проверять защиту опасным вмешательством в работающую силовую цепь.
Если выход не переключается, сначала проверяют наличие требуемого питания прибора, настройки и соответствие подключённых входов схеме. Затем проверяют состояние исполнительного аппарата и цепи его катушки, не считая неисправным датчик только из-за того, что нагрузка не отключилась. Индикаторы и журнал событий помогают отделить ошибку подключения от фактического нарушения сети.
После наладки записывают назначение устройства, контролируемые фазы, установленные пороги и задержки, а также действие при восстановлении сети. При плановом обслуживании сверяют маркировку, крепление, индикацию и состояние цепи отключения. Изменение двигателя, аппаратов защиты или схемы управления требует повторно оценить соответствие контроля новому режиму.
Перед передачей системы реле контроля фаз испытывают вместе с отключающим аппаратом и подтверждают, что нагрузка переходит в предусмотренное безопасное состояние. Проверяют сигнализацию и способ возврата к работе, затем сохраняют схему и настройки рядом с документацией оборудования. Срабатывание и восстановление фиксируют так, чтобы следующая проверка могла повторить те же условия.
