Система уравнивания потенциалов соединяет выбранные проводящие части здания с защитной сетью, уменьшая опасную разность напряжений при повреждении изоляции. Для системы уравнивания потенциалов заранее определяют главную точку соединения, состав проводников и места проверки; монтаж согласуют с заземлением и контролируют до закрытия узлов.
Для чего соединяют проводящие части
Система уравнивания потенциалов электрически связывает предусмотренные проектом части здания. При повреждении изоляции на металлическом корпусе прибора может появиться напряжение, а разные проводящие предметы рядом способны оказаться под разным потенциалом. Соединение помогает уменьшить разность напряжений между доступными частями, пока автоматическая защита отключает повреждённую цепь.
Потенциал в электрике — напряжение относительно выбранной точки, например земли. Для системы уравнивания потенциалов важны не все металлические предметы в доме, а части, которые по правилам должны быть присоединены к защитной сети. Их определяют по схеме электроснабжения, материалу здания и расположению инженерных коммуникаций.
Открытая проводящая часть — доступный металлический корпус прибора, который при неисправности может оказаться под напряжением. Сторонняя проводящая часть — металл, не относящийся к электроприбору, но способный внести в помещение внешний потенциал, например входящая металлическая труба или конструкция. Какие из них соединяют, указывает проект электрики.
Уравнивание потенциалов не заменяет заземление, защитный проводник, автоматический выключатель или устройство защитного отключения. Оно также не означает, что ток безопасно проходит через трубы. Все эти меры выполняют разные задачи и должны работать согласованно.
Главная шина и виды соединений

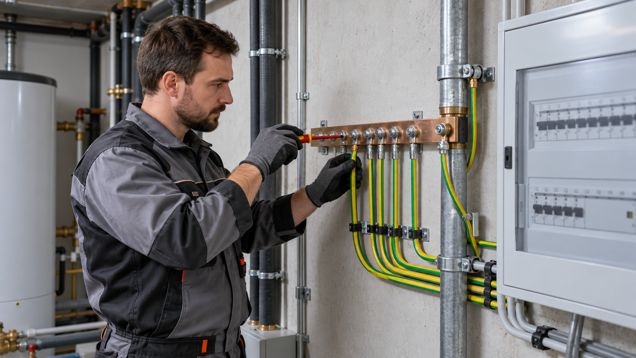

В проекте предусматривают главную заземляющую шину или клемму — общую точку, где соединяются защитные проводники и назначенные части здания. Её размещают так, чтобы соединения можно было осмотреть и проверить. Доступ к шине не закрывают постоянной отделкой и не используют её как произвольную точку подключения.
Главное защитное соединение связывает защитную сеть с теми сторонними проводящими частями, которые требуют присоединения у ввода в здание. Это могут быть металлические инженерные вводы или элементы каркаса, если такое соединение предусмотрено проектом и местными правилами. Пластиковый участок трубы может прервать электрическую непрерывность, поэтому материал линии проверяют до выбора места.
Дополнительное уравнивание выполняют в отдельных помещениях или узлах, когда это требуется нормами либо проектом. Его состав и связь с главной шиной задают отдельно. Нельзя по общему совету соединять все краны, полотенцесушители и корпуса с ближайшей трубой.
Система уравнивания потенциалов в конкретном доме зависит от типа сети и способа заземления. Точка соединения нейтрального и защитного проводников определяется схемой ввода; дополнительную перемычку между ними после установленной точки не ставят. Самовольное соединение может создать опасный ток на корпусах и трубах.
Какие части включают в схему
До монтажа сверяют электрические чертежи, ввод питания, защитные проводники, металлические коммуникации и доступные строительные конструкции. Газовые и водопроводные трубы присоединяют только там, где это предусмотрено действующими требованиями и проектом. Ни газовую, ни водопроводную трубу нельзя использовать вместо заземлителя.
Соединительный проводник выбирают по назначению, материалу и условиям прокладки. В проекте задают сечение, способ соединения, механическую защиту и маршрут. Нельзя подбирать толщину провода по внешнему виду или заменять медь и другой металл без проверки совместимости клемм.
Точки крепления располагают так, чтобы проводник не повреждался при обслуживании оборудования и не нагревался рядом с источником тепла. Соединение должно сохранять контакт, не ослабляться от вибрации и быть защищено от коррозии. Если металлическую деталь можно снять без инструмента, её роль в цепи отдельно оценивают.
Грозозащита, антенны, системы связи и металлическая кровля могут влиять на электрическую схему. Их объединение, изоляция или подключение к общей шине определяются проектом. Не следует добавлять связь между разными системами только потому, что обе используют заземление.
Монтаж и проверка соединений
Работы выполняет квалифицированный электрик по утверждённой схеме и при безопасно отключённом питании. До монтажа определяют каждую точку присоединения и маркируют проводники. Соединение с действующей электроустановкой под напряжением не выполняют.
В системе уравнивания потенциалов проводники прокладывают по предусмотренному маршруту и подключают к указанным клеммам. Контактные поверхности подготавливают способом изготовителя, а зажимы затягивают установленным инструментом. Краску, ржавчину и изоляцию не оставляют между проводящими поверхностями, если клемма должна обеспечить металлический контакт.
Соединения не прячут, пока не проверены их механическая фиксация и электрическая непрерывность. Измерения проводят подходящим прибором по методике электропроекта; однократная проверка индикаторной отвёрткой не подтверждает исправность защитной цепи. Итоговые значения сопоставляют с нормами для данной сети.
После проверки присоединения маркируют, закрывают подходящими крышками и вносят в исполнительную схему. Если кабель, трубопровод или точка ввода отличается от чертежа, монтаж приостанавливают до решения проектировщика. Фото скрытых соединений сохраняют до закрытия отделкой.
Ошибки и обслуживание
Система уравнивания потенциалов не будет работать, если соединение оборвано, сделано через краску или подключено к неподходящему металлу. Ослабший зажим, коррозия или ремонт трубы могут разорвать цепь незаметно снаружи. После изменений инженерных сетей проверяют, сохранилась ли предусмотренная связь.
Нельзя использовать газопровод, трубы отопления или арматуру бетона как самодельный защитный проводник. Не следует объединять нейтраль и защитную сеть в розетке или распределительной коробке без схемного основания. Такие изменения может оценить и выполнить только специалист по электрике.
При проверке сверяют маркировку, целостность проводников, затяжку клемм и результаты измерений. Периодичность задаёт проект, условия эксплуатации и действующие требования к электроустановке. После затопления, пожара, серьёзного ремонта или замены ввода систему проверяют до повторного включения.
Работать с системой уравнивания потенциалов должны специалисты, которые видят схему заземления целиком. При запахе газа, повреждённом проводе, нагреве клеммы или ощущении покалывания на корпусе отключают питание безопасным способом и вызывают аварийную или электротехническую службу. До проверки не касаются труб и приборов одновременно.
