Керамический дымоход состоит из внутреннего канала, теплоизоляции и наружной оболочки, но сборка узлов зависит от выбранной системы. В проекте керамического дымохода заранее определяют основание, подключение к прибору, отвод конденсата и устройство проходов через конструкции по инструкции системы.
Подбери дымоход под отопительный прибор
Керамический дымоход отводит продукты сгорания по жаростойкому внутреннему каналу, а внешний корпус защищает его и несёт часть конструктивной нагрузки. Между ними в модульных системах располагают предусмотренную производителем теплоизоляцию и, если это входит в конструкцию, вентиляционный зазор. Состав слоёв и комплектация различаются, поэтому детали одной серии нельзя автоматически заменять деталями другой.
При подборе керамического дымохода учитывай вид топлива, выходной патрубок прибора, рабочую температуру и режим отвода газов. Паспорт системы сообщает, допускается ли сухая или влажная работа, какое давление предусмотрено и рассчитан ли канал на воздействие сажи. Эти параметры сверяют с документацией печи, камина или котла и расчётом дымового канала.
Сечение и высоту определяют по характеристикам отопительного прибора, длине и форме трассы, а также условиям тяги. Слишком узкий или широкий канал может нарушить работу топки, усилить образование отложений или затруднить запуск. Не подбирай размер только по диаметру доступного тройника и не меняй сечение без расчёта.
Работа с керамическим дымоходом начинается с проверки комплекта и основания: оно должно выдерживать вес всей системы и оставаться устойчивым. На схеме отмечают место подключения прибора, ревизионную дверцу, вентиляционное отверстие, сборник конденсата и положение оголовка. Ошибку в высоте тройника или расположении чистки после сборки исправить заметно сложнее, чем на стадии планирования.
Собери основание, корпус и внутренний канал
Керамический дымоход начинают собирать на ровном, несущем и защищённом от влаги основании в соответствии с проектом. Нижний блок устанавливают на подготовленную опору, а сборник конденсата и отвод жидкости монтируют в предусмотренном производителем узле. Устрой доступ к ревизионной дверце, чтобы в дальнейшем можно было осмотреть нижнюю часть канала и удалить загрязнения.
В керамическом дымоходе внутреннюю трубу, изоляционные вставки и блоки оболочки монтируют в заданной последовательности. Перед соединением керамические торцы очищают, применяют штатную массу или уплотнение и полностью заполняют стык. Излишки материала удаляют до затвердевания, чтобы внутренняя поверхность оставалась гладкой и в канале не образовались выступы.
Направление раструбов, положение фасок и способ нанесения соединительного состава зависят от модели. Некоторые элементы собирают так, чтобы конденсат стекал внутрь предусмотренного сборника; стрелки на трубе или схема в паспорте показывают направление монтажа. Не переноси ориентацию с похожего изделия и не используй обычный кладочный раствор вместо смеси для керамических соединений.
Изоляцию устанавливают без разрывов и смещения, в том положении, которое указано для системы. Вентиляционные каналы и воздушные промежутки нельзя перекрывать раствором, кусками утеплителя или строительным мусором. Если инструкция требует подрезать изоляцию вокруг тройника или ревизии, выполняй разметку по шаблону производителя, сохраняя свободные каналы.

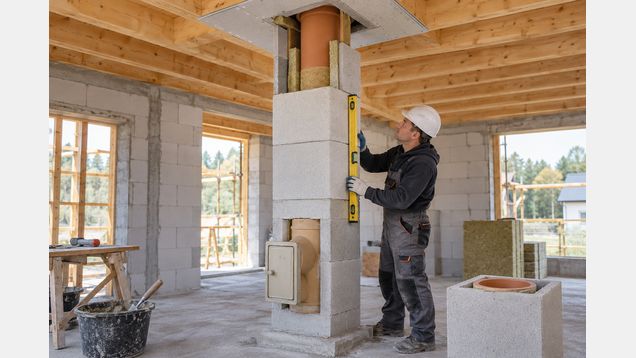

Наружные блоки кладут на подходящий раствор и выравнивают по вертикали после каждого элемента. Вырезы под тройник, дверцу и вентиляционную решётку делают по размерам выбранной детали, не ослабляя несущую часть блока. Не связывай дымоход с окружающей кладкой или перегородкой жёстко, если система предусматривает независимое температурное перемещение.
Оформи подключение и проходы через перекрытия
Тройник для подключения прибора устанавливают на проектной отметке и разворачивают к патрубку так, как указано в схеме. Между стальным соединительным участком и керамикой применяют совместимый адаптер, шнур или уплотнение из комплекта. Оставь возможность температурного перемещения соединения, чтобы нагрев трубы не передавал усилие на керамический тройник.
Отопительный прибор не должен нести вес керамической трубы, а внутренний канал — опираться на дымоходные дверцы или тонкие декоративные панели. Участки со смещением и поворотами требуют дополнительных опор, предусмотренных проектом. Перед закрытием облицовкой проверь положение дверцы, герметичность перехода и доступ для обслуживания.
При проходе через деревянное перекрытие или крышу сохраняй расстояния до стропил, балок, отделки и горючего утеплителя, которые заданы маркировкой дымохода и местными правилами. Промежуток оформляют указанным негорючим материалом и противопожарными деталями системы. Не сокращай отступы, не заполняй их монтажной пеной и не закрывай вентиляционные отверстия наружной оболочки.
Узел прохода через бетонную плиту тоже выполняют по проекту: учитывают деформации здания, теплоизоляцию и возможный контакт оболочки с отделкой. Если проход пересекает несколько помещений, проверяют, что ревизионные участки остаются доступными. Отверстия не размещают так, чтобы перерезать несущие элементы перекрытия или ослабить крепление верхней части дымохода.
В верхней части предусмотренные системой анкеры, консольные элементы или кровельный комплект помогают удерживать трубу от смещения. Ветровая нагрузка и масса надкровельного участка влияют на подбор креплений; декоративный кожух не заменяет конструктивную опору. Примыкание к кровле защищают от осадков подходящими фартуками и конусом, не перекрывая выход дымовых газов.
Проверь вентиляцию, конденсат и завершение канала
Вентиляционное пространство и решётки нужны только тем моделям, где они предусмотрены конструкцией. Их расположение проверяют у основания, тройника и верхнего блока, а отверстия оставляют открытыми. Если туда попал раствор или мусор, очисти участок до закрытия корпуса и повторно осмотри доступные каналы.
Сборник и отвод конденсата устанавливают с непрерывным путём к безопасному сливу, если такая схема предусмотрена. Не допускай попадания раствора в керамическую трубу или дренажную линию и проверь, что ревизия позволяет очистить низ канала. Запах влаги, мокрые швы или следы подтёков после запуска требуют осмотра соединений и отвода.
Использовать систему можно только с теми приборами и топливом, для которых подтверждена её пригодность. Оголовок, конус, дождевой элемент или искрозащитная сетка должны соответствовать проекту и инструкции изготовителя. Самодельная крышка способна ухудшить тягу или задержать сажу, поэтому не закрывай выход произвольной конструкцией.
Проведи проверку до первой топки
Керамический дымоход перед вводом в эксплуатацию осматривают по всей длине: проверяют вертикальность оболочки, заполнение швов, положение изоляции, опоры, тройник, дверцу, вентиляцию и кровельное примыкание. Убедись, что внутри нет строительного мусора, а конденсатоотвод и ревизия доступны. Результаты монтажа и скрытых проходов полезно сохранить в исполнительной документации.
Специалист сопоставляет фактическое сечение и высоту с паспортом прибора, проверяет устойчивость тяги и безопасное расстояние до горючих конструкций. Испытания и первый запуск проводят по требованиям местных правил и руководству изготовителя. До завершения проверки не закрывай узлы отделкой и не подключай другой отопительный прибор без повторного расчёта канала.
Для обслуживания периодически осматривают ревизионную дверцу, швы, основание, участки над кровлей и видимые места проходов. Частоту очистки назначают с учётом топлива, режима эксплуатации и рекомендаций производителя. При трещине керамики, осыпании раствора, запахе дымовых газов или следах перегрева прекрати топку и пригласи специалиста для проверки до следующего запуска.
Сохрани паспорт дымоходной системы, схему подключения, данные о применённых смесях и изоляции, фотографии проходов и результаты проверки. Это поможет при замене отопительного прибора и ремонте кровли не повредить канал и не нарушить температурные зазоры. Любую замену тройника, трубы или соединительной массы выполняй совместимыми компонентами, одобренными изготовителем.
