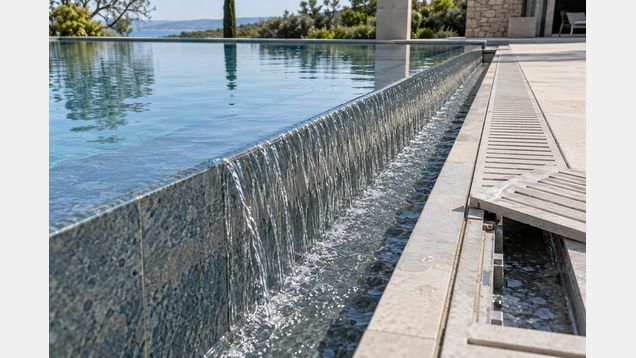

Переливной бассейн направляет воду через край в периметральный лоток и компенсационную ёмкость, откуда насос подаёт её на фильтрацию и обратно в чашу. Для переливного бассейна заранее рассчитывают отметку кромки, пропускную способность лотка и объём резервуара: ошибки здесь вызывают неравномерный перелив или перебои циркуляции.
Как устроен перелив воды
Переливной бассейн поддерживает уровень воды у верхней кромки чаши. Вода, вытесняемая купающимися или поступающая при циркуляции, проходит через переливной борт и попадает в канал по периметру либо по отдельным сторонам. Из канала она стекает в компенсационную ёмкость, а затем насос подаёт её через фильтр и систему обработки обратно в бассейн.
Вода в чаше переливного бассейна визуально находится на одном уровне с бортом, поэтому конструкция выглядит как единая плоскость с прилегающим настилом. Это решение требует аккуратно выставить отметки чаши, водосборного края и лотка: локальный перепад может сделать перелив сильнее с одной стороны и слабее с другой.
Система не ограничивается красивым краем. Лоток, резервуар, насосы, фильтры, подающие форсунки и автоматика работают как общий циркуляционный контур. Если пропускная способность одного участка недостаточна, вода может задерживаться в канале, уровень в ёмкости станет нестабильным, а насос получит неправильные условия всасывания.
Чем отличаются борт, лоток и компенсационная ёмкость
Переливной край задаёт высоту воды и принимает поток из чаши. По его форме выбирают тип примыкания к отделке и способ защиты от попадания мусора. Поверхность борта должна сохранять проектный уровень по всей длине, иначе вода будет уходить только через низкие участки.
Водосборный лоток собирает воду за краем и направляет её к трубам, ведущим в резервуар. На входе часто устанавливают решётку, которая закрывает канал от крупных предметов и снижает риск наступить в открытый проём. Решётка не должна мешать проходу воды, сниматься с чрезмерным усилием или создавать скользкую и неровную дорожку.
Компенсационную ёмкость также называют балансной или накопительной. Она принимает воду, вытесненную людьми и волнами, и хранит запас для устойчивой подачи к насосу. Её объём рассчитывают по проектной нагрузке, геометрии чаши и особенностям фильтрационного оборудования; универсального значения для бассейнов разного размера нет.
Кроме рабочего запаса учитывают поступление воды из лотка, уровень при остановке и запуске насосов, подпитку и перелив в дренаж. В отдельных системах при подборе ёмкости учитывают воду для промывки фильтров. Люк и внутренние поверхности предусматривают так, чтобы резервуар можно было осматривать и очищать без разборки оборудования.
Как рассчитать циркуляционный контур
Переливной бассейн проектируют по суммарному расходу воды, который требуется для фильтрации и перелива, а также по режиму одновременного пользования. Расчёт связывает ширину и расположение каналов, количество сливных труб, объём ёмкости и характеристики насосов. Если оценивать эти элементы отдельно, система может не принять пиковый поток или начать подсасывать воздух.
Переливные бассейны различаются формой чаши, длиной водосборного края и числом сторон с переливом. Поэтому проектировщик использует параметры конкретного объекта: габариты, максимальную нагрузку людьми, высоту каналов, потери в трубах и требования выбранного оборудования. Производительность одного насоса или пример из каталога нельзя напрямую переносить на другую чашу.
Проверяют и запас воды в компенсационной ёмкости при пустом бассейне: в этом режиме насос должен сохранять необходимый уровень всасывания. Датчик минимального уровня может отключать насос до его работы без воды, а верхний датчик или аварийный слив предотвращает переполнение. Точные уровни срабатывания задают по конструкции резервуара и инструкции оборудования.
Подающие форсунки размещают так, чтобы обработанная вода проходила через чашу без выраженных застойных зон и возвращалась к водосборному краю. На распределение влияют форма и глубина бассейна, положение входов и направление струй. Схему циркуляции проверяют расчётом и наладкой после заполнения, а не только визуально по силе перелива.
Как подготовить чашу и переливной край
Разметку начинают до бетонирования или сборки чаши. На одном чертеже согласуют отметки дна, верха борта, решётки, канала и прилегающего настила с учётом толщины гидроизоляции и отделки. Изменение слоя плитки или камня после заливки способно поднять часть края и нарушить равномерность водосбора.
Основание и стенки должны сохранять геометрию под давлением воды и нагрузкой грунта. Конструкцию чаши, армирование, швы и гидроизоляцию рассчитывает специалист для конкретного грунта и условий площадки. Нельзя компенсировать ошибки основания толстым слоем клея или локально изменять высоту борта без проверки всей водной линии.
Лоток выполняют с предусмотренным уклоном к водоприёмным трубам, если он нужен выбранной схемой. Стыки гидроизоляции на чаше, переливной полке и канале проверяют до облицовки и закрытия доступов. Места соединений оставляют доступными для осмотра там, где это предусмотрено проектом.
Решётку подбирают по ширине канала, нагрузке и условиям прохода. Её поверхность должна быть пригодна для постоянного контакта с водой и не иметь острых кромок. Для общественного объекта отдельно проверяют требования к нескользкости, нагрузке, размерам ячеек и возможности безопасного снятия при обслуживании.
Подключение оборудования и первый запуск
Трубы от канала к резервуару и от него к насосной выбирают по расчётному потоку, длине трассы и числу поворотов. Резкие сужения, длинные участки и лишние фитинги увеличивают сопротивление и могут уменьшить фактический расход. Запорная арматура, обратные клапаны, фильтры грубой очистки и датчики устанавливаются в последовательности, указанной схемой оборудования.
До облицовки и засыпки проверяют соединения и закладные на герметичность. После монтажа фильтрационного контура проверяют заполнение насосов, работу датчиков уровня, направление потоков и отвод излишков воды. Первый пуск проводят с контролем уровня в ёмкости: внезапное падение может указывать на нехватку воды, засор или неправильную настройку.
Автоматика должна учитывать низкий и высокий уровни, включение насосов, пополнение воды и аварийный перелив. При остановке насоса вода из каналов и труб частично стекает в резервуар, поэтому свободный объём ёмкости проверяют именно в таком режиме. Если возможны обратный ток или самотечное опорожнение, проект предусматривает соответствующие клапаны и защиту от переполнения.
Обслуживание лотка и ёмкости
Листья, волосы и мелкий мусор задерживаются на решётке, в канале и сетках перед насосом. Их удаляют регулярно, чтобы не уменьшать проходное сечение и не допускать застоя грязной воды. Частоту очистки определяют по расположению бассейна, нагрузке и фактическому количеству загрязнений.
Компенсационную ёмкость осматривают и очищают по графику обслуживания оборудования. На стенках не должны накапливаться отложения, а люк должен обеспечивать безопасный доступ для осмотра. Работы внутри резервуара не выполняют в одиночку и без оценки рисков: в замкнутом пространстве могут быть опасные условия.
Проверяют свободное движение воды по лотку, целостность решёток, герметичность стыков и показания датчиков уровня. Если после запуска одного насоса уровень падает быстрее обычного или вода переливается через край при штатной нагрузке, ищут причину в настройках, притоке и трубопроводе. Не регулируйте насосы вслепую, пока не сверены фактические значения с проектом.
Безопасность и контроль перелива
Переливной бассейн требует безопасного устройства борта и прилегающего настила. Мокрая поверхность становится скользкой, а открытый или незакреплённый канал создаёт риск падения. Решётки закрепляют штатным способом и заменяют при трещинах, деформации или острых сколах. Возле общественного бассейна дополнительно предусматривают ограждения, нескользкие проходы и понятный доступ к аварийной остановке оборудования.
Всасывающие трубы и водозаборные устройства проектируют с защитой от захвата волос и частей тела. Не запускайте систему с повреждёнными решётками, открытыми отверстиями или недоступной аварийной остановкой. Требования к числу, расположению и типу защитных элементов зависят от назначения бассейна и местных правил.
При управлении переливным бассейном регулярно сверяйте уровни в чаше и резервуаре, работу сигнализации, свободный проход по каналу и состояние решёток. Защитное отключение насоса при низком уровне не обходят ради продолжения работы: причину нехватки воды должен установить специалист по бассейновой циркуляции.
