Деформационный шов разделяет части здания, чтобы они могли смещаться в предусмотренных пределах при изменении температуры, усадке или осадке основания. Для деформационного шва заранее определяют ширину, заполнение и защиту от влаги по расчёту и условиям эксплуатации. Заделывать его жёстким раствором нельзя без проверки назначения узла.
Зачем разделяют конструкции
Деформационный шов позволяет смежным участкам сооружения двигаться относительно друг друга, снижая риск неконтролируемых трещин и повреждения отделки. Причиной перемещений становятся нагрев и охлаждение материалов, усадка бетона, работа грунта или различная высота и нагрузка частей здания. Узел должен сохранять предусмотренную подвижность на протяжении срока службы конструкции.
Под общим названием могут подразумеваться температурные, осадочные, антисейсмические и другие узлы, но их функции и конструкция различаются. Компенсационный зазор между стенами нельзя автоматически считать швом для усадки бетонного пола или местом рабочего перерыва при заливке. Сначала определяют, какой именно узел показан в чертежах.
В бетонных конструкциях также различают усадочные, изоляционные, деформационные и строительные швы. Усадочный надрез задаёт место возможного раскрытия трещины, а строительный шов разделяет этапы бетонирования. Если заполнить один узел способом, предназначенным для другого, соединение может перестать выполнять расчётную задачу.
Расположение швов зависит от планировки, размеров и формы здания, материалов, опор и ожидаемых перемещений. Их предусматривают в стенах, перекрытиях, фасадах, кровле или полах в соответствии с проектом. Нельзя назначать расстояние между ними только по удобству отделочных работ или совету для здания другого типа.
Как выбирают место и ширину
Деформационный шов проектируют с учётом ожидаемого раскрытия и сжатия, длины соседних участков, диапазона температур и свойств материалов. Инженер проверяет не только видимый зазор, но и то, как узел проходит через несущую часть, утепление, облицовку и внутреннюю отделку. Конкретная ширина определяется расчётом и требованиями применяемой системы.
В деформационном шве соседние части должны сохранять возможность перемещения, поэтому жёсткие слои не должны случайно связывать их между собой. Плиточный клей, штукатурка, стяжка или фасадная панель, уложенные сплошь через зазор, могут растрескаться или передать усилие на соседнюю часть. Место шва заранее отмечают на рабочих чертежах и переносят на все смежные слои.
Если узел проходит по фасаду, его положение согласуют с оконными проёмами, углами, изменением высоты и стыками материалов. Для пола учитывают покрытие, нагрузку и необходимость непрерывного прохода через стяжку. На кровле важно, чтобы система выдерживала движение частей здания и не создавала разрыва водозащиты.
При осадочном или сейсмическом разделении частей здания может потребоваться непрерывный зазор через несколько конструктивных уровней. Детали сопряжения, несущие связи и заполнение определяют проектировщики: они должны одновременно допускать заданное перемещение и выполнять требования по прочности, огнестойкости и герметичности. Подменять такой узел декоративной накладкой нельзя.
Заполнение и герметизация
Для деформационного шва материал заполнения выбирают по размеру зазора, ожидаемому ходу, месту установки и воздействию воды, солнца, мороза или химических веществ. Для одних участков применяют сжимаемый вкладыш, для других — эластичный герметик, профиль, водоостанавливающую ленту или комплексное решение. Все компоненты должны подходить друг к другу и к основанию.
Эластичный герметик работает только в пределах заявленной производителем способности к движению. Ширину и глубину шва рассчитывают под фактическое смещение, а не выбирают по тубе или привычному размеру. Один и тот же состав может быть подходящим для фасадного стыка и непригодным для пола, кровли или постоянно влажной зоны.
В деформационном шве с наружной стороны часто требуется защитить полость от дождя, а в подземной или мокрой зоне — не допустить проникновения воды в конструкцию. Для этого проект предусматривает последовательность водозащитных слоёв и сопряжение с гидроизоляцией. Если применяется водоостанавливающая лента или мембрана, её непрерывность и крепление проверяют до закрытия отделкой.
Герметик не следует наносить на пыльные, влажные или непрочные кромки, если инструкция материала требует чистого подготовленного основания. Грунт, уплотнительный шнур и допустимую форму сечения подбирают по технической карте системы. Случайный слой пены, битума или силикона не заменяет проектный узел и может ограничить движение.
Порядок устройства на площадке
До начала монтажа сверяют рабочий чертёж, маркировку материалов, ширину зазора и отметки соседних конструкций. Проверяют, не попали ли в зону шва арматура, крепёж, мусор или остатки раствора, которые блокируют перемещение. При обнаружении расхождений узел не закрывают до согласования с проектировщиком.
Кромки подготавливают способом, подходящим для бетона, металла, кирпича или отделочного материала. Удаляют непрочные части и пыль, устраняют загрязнения, сушат основание, если этого требует выбранный герметик. Острые выступы, крупные сколы и раскрытые трещины вокруг шва сначала оценивает специалист.

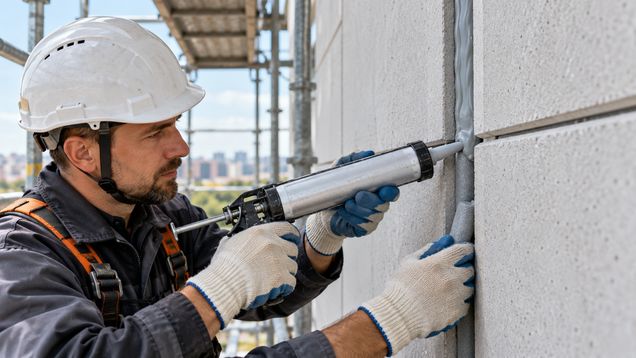

Заполняющий профиль устанавливают без случайных разрывов и перекручивания. Герметик наносят при условиях, указанных изготовителем, и формируют так, чтобы он мог растягиваться и сжиматься без отрыва от кромок. После нанесения защищают узел от воды, пыли и нагрузок на время, которое требуется системе для отверждения.
Если шов пересекает несколько поверхностей, детали сводят в углах и местах примыкания без открытых участков. Крышки и накладки должны закрывать соединение, но не зажимать подвижные части. Перед завершением работ проверяют непрерывность водозащиты, свободу перемещения и соответствие фактической геометрии проекту.
Частые ошибки и их последствия
Жёсткая заделка цементным раствором лишает узел подвижности; при перемещении трещина часто появляется рядом или отделка отходит от основания. Слишком узкий зазор может сомкнуться, а слишком широкий — превысить возможности герметика. Исправить такое нарушение одним наружным слоем герметика обычно не удаётся.
Если герметик отрывается по краям, причиной могут быть загрязнение основания, несовместимость материала, неверная геометрия или движение за пределами расчёта. Трещины в плитке и штукатурке иногда означают, что шов перекрыли жёстким слоем. Сначала выясняют, почему отказало соединение, и лишь затем выбирают замену.
Попадание воды внутрь стыка может повредить утеплитель, крепёж и несущие элементы, а замерзание влаги усиливает разрушение кромок. Периодически осматривают доступные участки фасада, кровли, пола и мест примыкания. Потемнение, мокрые пятна, отслоение профиля или выпадение заполнителя — повод проверить систему до масштабного ремонта отделки.
Ремонт существующего соединения
При замене герметика сначала проверяют, сохранил ли шов расчётную ширину и не сместились ли соседние части здания. Старый материал удаляют настолько, чтобы подготовить устойчивые кромки и установить новое заполнение по инструкции производителя. Нанесение свежего слоя поверх отслоившегося или разрушенного состава скрывает дефект, но не устраняет его.
Если шов раскрывается сильнее, чем раньше, повреждены края бетона, появились диагональные трещины или вода проходит внутрь, требуется осмотр инженера. Такие признаки могут указывать не на износ герметика, а на перемещение конструкции или отказ водозащитного узла. До выяснения причины не зажимайте зазор раствором и не устанавливайте жёсткие крепления через него.
Деформационный шов при ремонте фасада, кровли или пола восстанавливают по назначению узла и фактическому состоянию основания. Подберите совместимый профиль и герметизацию, обеспечьте непрерывность водозащиты и оставьте расчётную свободу движения. Если изменена ширина или положение соединения, сначала получите решение проектировщика.
