Оптическая розетка — корпус с адаптером, который закрепляет и защищает конец волоконной линии связи. При проектировании оптической розетки учитывают способ ввода кабеля, тип соединителя, место установки терминала провайдера и необходимый радиус укладки волокна. Узел оставляют доступным для подключения и обслуживания.
Что подключают к оптической точке
Оптическая розетка — пассивная точка окончания кабеля в помещении: внутри корпуса фиксируют волокно и размещают адаптер для съёмного соединителя. К нему подключают оптический патч-корд, который ведёт к ONT — терминалу, преобразующему сигнал провайдера для домашней сети. Розетка не усиливает сигнал и не заменяет терминал, роутер или коммутатор.
Корпус закрывает чувствительный конец волокна от пыли и случайного касания, а также удерживает запас линии без резких перегибов. Крышка оптической розетки должна сниматься для осмотра и подключения, но не открываться от обычного движения кабеля или мебели. Для компактной установки важно заранее проверить, хватает ли внутри места для адаптера, соединителя и укладки запаса волокна.
Как выбрать корпус и соединитель
Тип адаптера и коннектора согласуют с вводным кабелем, патч-кордом и интерфейсом оборудования провайдера. Одинаковая форма корпуса штекера ещё не подтверждает совместимость: учитывают стандарт соединения, полировку торца и одномодовое или многомодовое исполнение линии. При заказе уточняют, какой разъём установлен на стороне провайдера и какой вход есть у ONT, чтобы не пытаться соединить неподходящие окончания.
Для жилого помещения выбирают корпус, который соответствует способу монтажа: накладной на стену или встраиваемый в подготовленную коробку. Учитывают направление ввода кабеля, толщину отделки, место для фиксации волокна и доступ к адаптеру после установки мебели. Если кабель приходит с заводским коннектором, корпус должен позволять уложить его без снятия и повреждения штекера; соединение с пигтейлом и сваркой требует защитной кассеты для места стыка.
Где разместить окончание линии
Оптическая розетка должна находиться рядом с местом, где будут подключены терминал и домашний роутер, но оставаться доступной для обслуживания. Положение выбирают с учётом ввода от провайдера и маршрута внутренней линии: в углу за шкафом подключение неудобно, а натянутый кабель легче повредить. Если Wi-Fi-роутер нужно расположить в другой части дома, заранее предусматривают отдельную сетевую линию между ним и ONT.
При планировании проверяют наличие розетки электропитания для активного оборудования и возможность проветривания терминала. Не стоит прятать ONT и оптическое соединение в герметичную коробку, за тяжёлую мебель или вплотную к источнику тепла. Для нескольких этажей или большого дома точку ввода обычно связывают с распределительным узлом, откуда прокладывают внутренние линии связи.
Как защитить волокно при прокладке
Потери в оптическом волокне могут увеличиваться при слишком малом радиусе изгиба и неаккуратной укладке. Рекомендация ITU-T G.657 описывает волокна с пониженной чувствительностью к изгибам, но допустимый радиус всё равно зависит от типа волокна и конструкции кабеля. Поэтому размер корпуса и канала подбирают по требованиям изготовителя, а не пытаются свернуть лишний запас в тугую петлю.
Кабель прокладывают так, чтобы его не пережимали скобы, мебель, края коробок и строительные крепления. Избегают натяжения, заломов, резких поворотов и скрытых соединений, к которым невозможно добраться после отделки; для домашней прокладки ITU-T отдельно не рекомендует крепить волокно плоскими скобами. Запас длины укладывают плавными витками в предназначенном для этого месте корпуса или бокса.
Как соединить линию с терминалом
Линию с оптической розеткой соединяют с ONT готовым патч-кордом подходящего типа и длины. Его прокладывают без натяжения, резких перегибов и контакта с острыми кромками; оставленный запас не должен мешать вентиляции оборудования или пережиматься дверцей шкафа. Если оператор передаёт готовый кабель с коннектором, его подключают согласно указанной схеме и не обрезают ради удобства монтажа корпуса.
Вариант с заводским оконцеванием подходит, когда разъём можно аккуратно уложить внутри корпуса. Если волокно сваривают с пигтейлом, место соединения защищают в кассете, а работы и измерения выполняет специалист с подходящим инструментом. Во время подключения торцы коннекторов защищают от загрязнения и не касаются их рабочей поверхности пальцами.
Как проверить соединение после монтажа

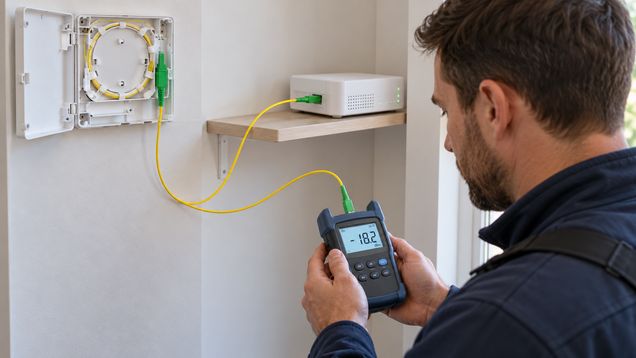

После установки проверяют, что адаптер закреплён, патч-корд подходит к терминалу, а кабель не зажат крышкой и не согнут у выхода. Сам факт, что ONT включился, не подтверждает качество всей линии: оператор или монтажник может измерить оптические потери и сверить результат с требованиями проекта и оборудования. При неудовлетворительном уровне сначала осматривают соединения и трассу, а не изгибают кабель сильнее в надежде улучшить контакт.
При осмотре или очистке соединения соблюдают правила безопасности изготовителя и не смотрят непосредственно в торец волокна: оптическое излучение может быть невидимым для глаза. Заглушки снимают только перед подключением, а свободные концы закрывают чистыми защитными колпачками. Если загрязнился коннектор, его очищают предназначенным для оптики способом, а не протирают тканью или бытовой салфеткой.
Что указать в плане работ
На плане отмечают ввод провайдера, место корпуса, маршрут кабеля, точку питания терминала и направление выхода патч-корда. Указывают тип кабеля и интерфейса, способ монтажа корпуса, запас места для укладки и доступ к соединению после отделки. Если розетка размещается в шкафу связи, показывают её положение относительно ONT, роутера, силового питания и других кабельных линий.
Установить оптическую розетку лучше до завершения отделки, пока трассу можно проложить и проверить без вскрытия стен. Монтажнику передают требования провайдера к разъёмам и оконцеванию, расположение мебели и доступные пути прокладки. После установки сохраняют схему и результаты проверки линии, а корпус подписывают так, чтобы его можно было отличить от электрических розеток.
Оптическая розетка в проекте должна соответствовать типу ввода и терминала, а волокно внутри неё — сохранять допустимые условия укладки. При переносе ONT или изменении мебели проверяют, не тянет ли новое положение патч-корд и остаётся ли соединитель доступным. Для ремонта полезно знать, где находится стык, какой кабель подведён и куда обращаться за измерением линии.
