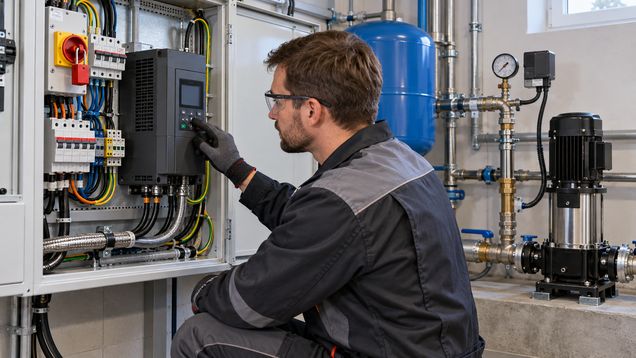

Частотный преобразователь меняет скорость двигателя, регулируя частоту и параметры питания совместимого электропривода. Для насоса или вентилятора подбор частотного преобразователя включает проверку мотора, характера нагрузки, датчиков, защит и размещения шкафа. Настройки затем проверяют на штатном режиме.
Что регулирует привод
Частотный преобразователь принимает питание и формирует для двигателя выход с регулируемой частотой, а в зависимости от модели — также с управляемым напряжением. Изменение частоты меняет скорость вращения совместимого электродвигателя. Привод может работать по заданию скорости или менять её по сигналу датчика давления, расхода либо другого параметра.
Насосу или вентилятору регулирование полезно, когда потребность системы меняется в течение суток и можно согласовать производительность с текущим запросом. Само наличие преобразователя не гарантирует экономию: результат зависит от типа двигателя, режима и гидравлической или аэродинамической сети. При постоянной нагрузке выигрыш может быть небольшим, а потери и сложность автоматики останутся.
Встроенный контроллер может поддерживать заданное давление или расход, менять скорость по расписанию и переходить в режим ожидания при отсутствии потребления. Для простой установки достаточно фиксированного задания частоты, если технологическая задача не требует датчика. Выбранный режим определяют до монтажа и согласуют с насосом, вентилятором и исполнительными устройствами.
Изменение скорости влияет не только на расход, но и на охлаждение двигателя, пусковой момент и нагрузку на механизм. У двигателя с вентилятором на валу охлаждение ослабевает при длительной работе на малой скорости. Допустимый диапазон и возможность отдельной вентиляции проверяют по характеристикам двигателя.
Проверка двигателя и нагрузки
При выборе частотного преобразователя начинают с таблички двигателя: сверяют номинальный ток, напряжение, частоту, мощность, число фаз и режим работы. Затем сопоставляют эти данные с выходом привода и типом питания на объекте. Номинал по киловаттам без проверки тока и конфигурации сети не подтверждает совместимость.
Для насоса оценивают требуемое давление, расход, допустимую скорость, минимальную подачу и режим сухого хода. Для вентилятора учитывают характеристики воздушной сети, заслонки, фильтры и минимальный поток, необходимый для оборудования. Ограничения производителей насоса, двигателя и самого привода применяются одновременно.
Не каждый стандартный двигатель подходит для работы с преобразователем на всём диапазоне скоростей. Имеют значение изоляция обмоток, форма импульсов на выходе и длина моторного кабеля; при особых условиях изготовитель может требовать фильтр или другое решение. При замене двигателя проверяют не только крепления, но и допустимость частотного управления.
Частотный преобразователь выбирают по нагрузке и пусковому режиму, затем проверяют возможность ограничения тока и настройки тепловой защиты двигателя. Электронная защита внутри привода может выполнять часть этих функций, но не следует считать её заменой всем внешним аппаратам. Защиту кабеля от короткого замыкания и согласование с питающей сетью определяют по инструкции и проекту.
Управление насосом или вентилятором
В насосной системе регулятор может поддерживать давление по аналоговому датчику или получать ступенчатую команду от внешней автоматики. Для вентилятора задание иногда формируется по давлению в воздуховоде, расходу, температуре или сигналу системы здания. Вход, диапазон датчика и направление изменения сигнала проверяют по паспорту привода.
При управлении частотным преобразователем с датчиком обратной связи задают не только целевое значение, но и допустимые пределы, задержки и поведение при обрыве сигнала. Неправильная полярность или неверно выбранный диапазон могут заставить скорость расти при повышении давления вместо снижения. Настройку выполняют в тестовом режиме и сверяют отображаемое значение с реальным измерением.
Пусковая и остановочная рампы уменьшают резкость изменения скорости, но слишком медленный разгон может затянуть достижение нужного расхода. Для насосов учитывают риск гидравлических ударов, а для вентиляторов — инерцию рабочего колеса и минимальный поток. Время разгона выбирают по системе, не копируя значение из случайного примера.
Минимальную и максимальную частоту задают по ограничению насоса, вентилятора, двигателя и сети. Слишком низкая скорость может не обеспечивать смазку, охлаждение или устойчивость потока, а слишком высокая превышать разрешённые параметры. Запрещённые зоны и специальные режимы вводят только по данным изготовителя.
Защита и монтаж шкафа
Частотный электронный преобразователь выбирают с исполнением корпуса и охлаждением, подходящими для температуры и условий технического помещения. Оставляют требуемые расстояния для вентиляции, учитывают пыль и влажность, а также доступ для считывания индикации и обслуживания. Перегрев может вызывать отключения даже при правильно подобранном моторе.
Силовые кабели двигателя, вход питания и цепи управления прокладывают с разделением, предусмотренным руководством. Для части систем производитель требует экранированный моторный кабель и правильное соединение защитных проводников; универсальные правила для всех моделей не подменяют их схему. Заземление корпуса и двигателя выполняют по проекту и местным электротехническим требованиям.
Привод создаёт электрические помехи и токи утечки, поэтому выбор фильтра, кабеля, устройства защитного отключения и способа прокладки должен учитывать рекомендации изготовителя. Нельзя без проверки добавлять конденсаторы коррекции или коммутировать выход привода так же, как обычную линию питания двигателя. Силовые соединения и защита должны соответствовать именно выбранной конфигурации.
Монтаж и настройку в электрощите выполняет специалист при отключённом питании. Конденсаторы внутри привода могут сохранять опасное напряжение после отключения, поэтому выдерживают указанное изготовителем время и проверяют отсутствие напряжения перед работой. Не открывают корпус и не меняют проводку при работающем приводе.
Настройка и ввод в эксплуатацию
В параметрах двигателя вводят данные с его таблички, выбирают способ задания скорости и проверяют ограничения по току. Затем настраивают рампы, минимальную и максимальную частоту, направление действия регулятора и реакцию на потерю датчика. Изменённые значения фиксируют, чтобы их можно было восстановить после обслуживания.
Перед запуском убеждаются, что насос заполнен и готов к работе либо вентилятор свободно вращается, а исполнительная арматура находится в предусмотренном положении. Проверяют направление вращения и работу защит по процедуре изготовителя. Первое включение проводят под наблюдением специалиста, контролируя ток, давление или расход и сообщения на панели.
Если давление колеблется, проверяют место датчика, диапазон сигнала, направление обратной связи и параметры регулятора. При отключении по перегреву или перегрузке сверяют ток двигателя, скорость, нагрузку на механизм и условия вентиляции шкафа. Увеличивать предел защиты только для прекращения аварийных остановок нельзя без выяснения причины.
При отсутствии потока или слишком частых пусках проверяют минимальную скорость, расписание, обратный клапан, датчик и алгоритм ожидания. Для нескольких насосов уточняют, как привод распределяет нагрузку и запускает резервный агрегат. После изменения программной логики повторно испытывают все предусмотренные состояния.
Перед передачей системы частотный преобразователь проверяют на штатной нагрузке во всём рабочем диапазоне, разрешённом проектом. Сохраняют модель двигателя, настройки, датчик, схему защиты и условия аварийного останова. После ремонта насоса, замены двигателя или изменения трубопровода соответствие настроек проверяют заново.
