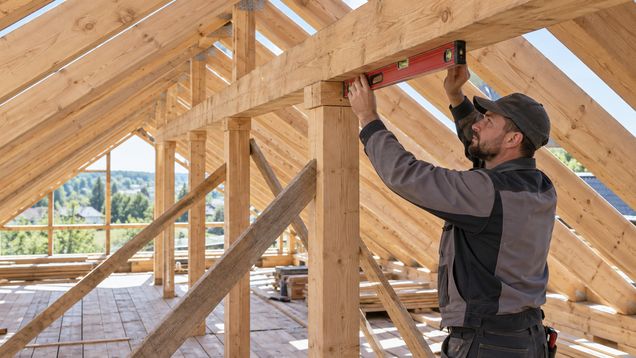

Коньковый прогон — продольная несущая балка у вершины скатной крыши: верхние концы стропил опираются на неё, а нагрузка передаётся дальше на стойки, стены или рамы. Его нельзя путать с коньковой доской, которая может лишь соединять встречные стропила. Для конькового прогона крыши заранее рассчитывают пролёты, опоры и узлы.
Чем несущая балка отличается от доски
Коньковый прогон воспринимает реакции от стропильных ног и переносит их на рассчитанные опоры. По этой причине это несущий элемент: его прогиб, прочность и устойчивость влияют на форму всей крыши. Опорами могут служить стойки, внутренние несущие стены, рамы или другие балки, если их положение и несущая способность предусмотрены проектом.
Коньковая доска в некоторых схемах нужна для выравнивания и соединения встречных стропил, но сама по себе не обязательно несёт нагрузку как балка. Если проект рассчитывает на опирание стропил друг на друга и затяжки, замена такой доски тяжёлым брусом не превращает схему в несущую. И наоборот, убрать опоры под расчётной балкой, оставив только доску, нельзя.
Определяют расчётную схему крыши
До выбора размеров устанавливают, как именно работает стропильная система. В наслонной схеме стропила имеют опору в пролёте, их верхние концы опираются на продольный прогон, а нижние — на наружные стены или мауэрлат. Такая схема при предусмотренных опорах передаёт усилия без распора стен.
В висячей схеме пары стропил соединяются вверху и опираются на наружные стены внизу; затяжка связывает ноги и ограничивает раздвигание опор. Если потолочные балки или затяжки убирают, меняется работа всей конструкции. Не следует считать существующую коньковую доску несущей балкой без проверки узлов и передачи нагрузки.
Тип системы зависит от пролёта здания, внутренних стен и колонн, высоты помещения, наличия чердака и планировки. Перенос перегородки, устройство мансарды, проём в перекрытии или удаление стойки могут изменить опорную схему. До перепланировки проверяют, какие элементы действительно несут крышу.
Собирают нагрузки и размеры
Коньковый прогон рассчитывают с учётом собственного веса стропил и покрытия, обрешётки, утепления и потолка, а также снеговых и ветровых воздействий для района строительства. Нужны длина балки между опорами, расстояние между стропилами и положение каждого места опирания. Условия эксплуатации и влажность также влияют на выбор материала.
Нагрузки от стропил собирают по их шагу и геометрии скатов и передают на опорную балку через рассчитанные соединения. При выборе конькового прогона крыши проверяют не только прочность на изгиб, но и прогиб, устойчивость элемента, местное смятие древесины у опор и крепление от бокового смещения. Сечение нельзя надёжно определить только по ширине здания или по примеру соседней крыши.
Для расчёта используют фактические характеристики материала и проектные нагрузки. У цельной древесины и клеёного бруса разные допустимые параметры и ограничения по длине; у стального профиля учитывают устойчивость, соединения и защиту от коррозии. Инженерная древесина требует соблюдения класса, условий хранения и правил монтажа изготовителя.
Длина между опорами часто важнее общего габарита крыши: при увеличении пролёта прогиб растёт, и может потребоваться промежуточная стойка, более высокий элемент или другая расчётная схема. Расстановка опор должна совпадать с местами, где нижележащие стены или балки могут принять усилие. Нельзя поставить стойку на потолочную балку только потому, что она оказалась рядом.
Продумывают опоры и путь нагрузки
Опоры под балкой проектируют так, чтобы передать усилие на несущую стену, колонну, раму или балку, рассчитанную на эту нагрузку. Каждый нижележащий элемент должен передавать усилие дальше к основанию здания. Если стойка опирается на перекрытие, требуется проверить перекрытие, его опорные участки и конструкции ниже; одной проверки сечения стойки недостаточно.
Под концами и промежуточными участками предусматривают достаточную площадь опирания. Давление поперёк волокон может смять древесину, а узкая опора — повредить кладку или бетон. Конструктор определяет длину опирания, распределительные подкладки и необходимые усиления по материалу и величине реакции.
Опорные узлы должны удерживать балку от сдвига и потери устойчивости, но оставаться совместимыми с расчётной схемой. Соединение со стойкой, стеной или металлической рамой назначают по усилиям и материалу основания. Если для монтажа нужны врубки, отверстия или ослабление сечения, их положение и размер указывают на чертеже заранее.
Стена под опорой должна быть несущей и продолжать путь усилия вниз. Если балка опирается на перегородку, мансардное перекрытие или перемычку, их проверяют как часть несущей системы. В готовом доме перед установкой новой балки выясняют, выдержат ли существующие фундамент и нижние конструкции дополнительную нагрузку.
Соединяют стропила и балку
Стропила должны опираться на балку с проектной площадью контакта и быть закреплены от смещения. Стропила крепят к коньковому прогону на стойках через рассчитанные подвесы, накладки или другие узлы, соответствующие материалу и направлению усилий. Гвозди, саморезы и болты не взаимозаменяемы без проверки их несущей способности.
Если стропильные ноги встречаются над балкой, их положение и соединение задают на чертеже. Нельзя оставлять большой зазор, при котором одна нога передаёт нагрузку на край или через случайную прокладку. В узле учитывают возможность бокового поворота и необходимость удерживать стропило от подъёма ветром.
Затяжки, ригели и связи выполняют свою расчётную функцию. Перенос затяжки выше, её укорочение или удаление меняют усилия в стропилах и опорах; нельзя считать эти детали только распорками для монтажа. Вальмовые скаты, ендовы и примыкания создают сосредоточенные нагрузки, для которых обычно требуются отдельные расчётные детали.
Стыки длинной балки располагают и соединяют по проекту. Стык не должен прерывать путь нагрузки или попадать в неподдержанный участок без расчётного решения. Для сборных элементов заранее проверяют, как детали будут поданы, подняты, временно закреплены и соединены на высоте.
Выбирают материал и готовят монтаж
Перед закупкой сверяют спецификацию: материал, класс прочности, сечение, длину, соединительные детали и защиту поверхностей. Древесина должна быть конструкционной, без гнили, сквозных трещин и повреждений, ослабляющих опорные зоны. Стальной профиль и крепёж осматривают на деформации и повреждения покрытия.
Деревянные элементы хранят над землёй, защищают от осадков и оставляют проветриваемыми. При контакте древесины с кладкой или бетоном предусматривают проектную гидроизоляционную прокладку. Она отделяет дерево от влаги минерального основания, но не компенсирует плохую вентиляцию, протечки или увлажнение кровельного узла.
До подъёма балки размечают опоры, оси стропил, отверстия и места стыков. Проверяют соответствие отметок и геометрии стен проекту; если длина или высота отличаются, не подгоняют несущий элемент силой и не переносят опоры на глаз. Для тяжёлой балки рассчитывают способ подъёма и временного удержания, чтобы избежать падения или перекоса.
Порядок установки и временное раскрепление
Монтаж ведут по проектной схеме, сохраняя устойчивость на каждом этапе:
- Проверить несущую способность основания и разметить опоры, оси и отметки.
- Подготовить стойки, стены или рамы, включая распределительные детали и крепления.
- Установить временные подпорки и раскрепления до подъёма балки.
- Поднять элемент, поставить его на опоры и выверить положение по уровню и оси.
- Закрепить концы и промежуточные узлы по проекту, затем проверить устойчивость.
- Установить стропила, затяжки и постоянные связи, не снимая временные подпорки раньше срока.
Временные подпорки размещают на основании, способном принять усилия, и фиксируют от сдвига. Если сборка ведётся частями, каждая часть должна быть устойчивой до соединения в целую систему. Точный порядок и грузоподъёмные средства определяют с учётом массы, высоты и доступа к месту монтажа.
Проверяют узлы до закрытия кровли
После сборки осматривают опоры, стыки, крепёж и соединения со стропилами. Контролируют, что балка лежит в проектной отметке, стойки стоят вертикально, нет щелей под опорой и следов смятия. Убеждаются, что связи и элементы против бокового смещения установлены, а временные подпорки сняты только после завершения постоянной схемы.
Коньковый прогон перед закрытием кровли проверяют по проектной схеме и фактическим узлам. Если появились заметный прогиб, трещина, смещение стойки, неплотная опора или ослабленный крепёж, работы приостанавливают и вызывают конструктора. Не следует поднимать балку домкратом, подрезать её или добавлять стойку без расчёта и проверки основания.
Связь стропил с коньковым прогоном в системе должна передавать усилия на опоры, а далее — по несущим конструкциям к фундаменту. Сохраните исполнительную схему с размерами, местами стыков и расположением стоек: она нужна при ремонте, устройстве мансарды или установке оборудования под крышей.
