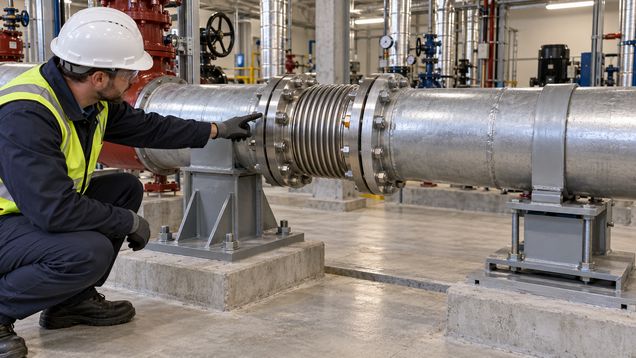

Сильфонный компенсатор — гибкий элемент трубопровода, который принимает только предусмотренные проектом осевые, боковые или угловые перемещения. При подборе сильфонного компенсатора трубопровода проверяют параметры среды, допустимый ход и схему опор и направляющих, иначе гофры могут получить перекос или опасную нагрузку.
Как работает сильфонный узел
Сильфонный компенсатор состоит из гибкого гофрированного элемента и присоединительных деталей для включения в трубопровод. Гофры могут изгибаться и изменять форму в пределах, предусмотренных конструкцией, благодаря чему узел принимает заданное смещение линии. Это не универсальный гибкий участок: допустимые направления и величины перемещения определяются паспортом изделия и расчётом системы.
Осевое перемещение означает укорочение или удлинение вдоль оси трубопровода. Боковое смещение происходит поперёк оси, а угловое — при отклонении соединённых участков друг относительно друга. Конкретная модель может воспринимать один вид перемещения или их сочетание; не следует считать это сочетание допустимым без подтверждения изготовителя.
При выборе сильфонного компенсатора трубопровода учитывают не только ход, но и число ожидаемых циклов. Каждый нагрев и охлаждение может менять положение линии, а многократное изгибание влияет на ресурс гибкого элемента. Поэтому важно задать расчётный режим работы, а не выбирать устройство только по наружному диаметру и похожему виду на фотографии.
Компенсатор не исправляет неверно проложенную трассу и не должен принимать случайный перекос фланцев, вес трубы или крутящий момент. Если гибкий элемент принудительно растянуть, сжать или повернуть при монтаже, в нём появится нагрузка, не предусмотренная рабочим ходом. Исправлять несоосность трубопровода нужно до соединения по проектной технологии.
Какие данные нужны для выбора
Для расчёта собирают данные о среде, рабочем и расчётном давлении, температуре, диаметре линии и материале трубы. Уточняют химический состав и возможные загрязнения, режим запуска и остановки, вибрации, внешнюю температуру и ожидаемые перемещения. Эти параметры влияют на материалы сильфона и присоединений, конструкцию и допустимый режим работы.
По геометрии трассы определяют, где линия перемещается и где закреплена. В расчёте учитывают расстояния до неподвижных опор, отводы, ответвления и оборудование, которое может передавать нагрузку на трубопровод. Если линия подключена к насосу или теплообменнику, усилия у патрубка должны соответствовать ограничениям оборудования и проекту.
Выбирают исполнение присоединений: фланцевое, под сварку или другое предусмотренное для конкретной линии. Сверяют материал, размеры и класс сопрягаемых деталей, направление потока и доступ к крепежу. В некоторых конструкциях предусмотрены внутренние защитные гильзы или наружные кожухи; их назначение и монтажное положение проверяют по документации выбранной модели.
Уточняют, не действует ли на гибкий узел кручение. Поворот вокруг продольной оси может снижать срок службы гофр и привести к повреждению. План трассы и расположение опор должны ограничивать нежелательное вращение, а присоединительные детали нельзя подтягивать так, чтобы компенсатор скручивался для совмещения отверстий.
Для участков с абразивной средой, высокой скоростью потока или повышенной вибрацией могут потребоваться дополнительные элементы защиты. Их необходимость зависит от данных потока и конструкции изделия. Защитная вставка не является обязательной для каждой линии и не должна устанавливаться без проверки её влияния на проходное сечение и направление движения среды.
Зачем нужны неподвижные опоры и направляющие
Неподвижная опора фиксирует выбранную точку трубопровода и передаёт на строительную конструкцию усилия, возникающие в системе. В расчёте учитывают давление среды, трение скользящих опор, перемещения и другие нагрузки. Сильфонный компенсатор нельзя устанавливать в расчётный участок без проверки опор: гибкий элемент может создавать значительное усилие на неподготовленной трассе.
Направляющие удерживают трубопровод на заданной оси и помогают ему перемещаться в нужном направлении. Они не равнозначны неподвижным опорам и не во всех случаях могут воспринимать те же силы. Положение и количество направляющих задаются схемой проекта и документацией изделия; произвольная перестановка способна изменить путь движения трубы и нагрузку на компенсатор.
Перед монтажом проверяют основание и крепления опор, их соответствие чертежам и доступность для осмотра. Масса заполненного трубопровода должна восприниматься предназначенными для этого опорами, а не гибкими гофрами. При скрытой или подвесной трассе отдельно проверяют, что конструкция подвесов не блокирует требуемое продольное смещение.
Работу с сильфонным компенсатором в линии планируют вместе с последовательностью закрепления опор и установки направляющих. До соединения сверяют монтажную длину и положение устройства с чертежом, чтобы оно находилось в заданном нейтральном состоянии. Если фактическая трасса не совпадает с проектом, компенсатор не используют как средство подтянуть трубы друг к другу.
Свободные неподвижные участки и повороты трассы иногда организуют с помощью естественной гибкости труб или специально рассчитанной петли. Сильфонный узел выбирают, когда такое решение предусмотрено расчётом и доступно для обслуживания. Замена одного способа компенсации другим меняет усилия и не должна выполняться только для упрощения монтажа.
Монтаж и первый запуск
До установки проверяют маркировку, паспорт, присоединительные размеры и отсутствие вмятин, царапин, следов коррозии или деформации гофр. Защитные и транспортные детали не снимают, пока это запрещено инструкцией изготовителя. Если обнаружено повреждение или комплектность отличается от поставки, монтаж приостанавливают и уточняют состояние у поставщика либо ответственного специалиста.
Изделие перевозят и поднимают за предусмотренные места, не зацепляя стропами тонкие гофры. На рабочую площадку изделие подают так, чтобы не ударить о кромку металла или строительные конструкции. Перед соединением очищают ответные поверхности и проверяют их параллельность; устройство не используют для принудительного выравнивания фланцев.
При установке соблюдают направление потока, если на модели есть внутренняя гильза или иная направленная деталь. Сварку и нагрев выполняют с защитой гофр от брызг и перегрева, предусмотренной документацией. Нельзя зажимать корпус инструмента на гибкой части или переносить вес присоединённых труб через сильфон.
Перед испытанием убеждаются, что предусмотренные неподвижные опоры и направляющие установлены, закреплены и проверены. Временно удерживающие элементы снимают только в последовательности, заданной изготовителем, поскольку они не всегда рассчитаны на нагрузки при испытании системы. Испытательное давление и порядок заполнения устанавливают проект и инструкция конкретного изделия; подавать давление на незакреплённый участок опасно.
Осмотр и обслуживание
После запуска осматривают корпус, сварные швы и соединения, проверяют отсутствие утечки, необычного смещения и контакта гофр с окружающими деталями. Сравнивают фактическое положение трубопровода с ожидаемым и проверяют, не упираются ли направляющие в ограничители. Результат осмотра фиксируют в журнале обслуживания, если такой учёт предусмотрен для системы.
Сильфонный компенсатор должен оставаться доступным для периодической проверки. Ищут вмятины, царапины, следы коррозии, разрывы, остаточные деформации и повреждения защитного кожуха. Необходимость ремонта или замены определяют по паспорту, фактическому состоянию и оценке специалиста; подтягивание соединений не устраняет повреждение гофр.
Если обнаружен чрезмерный ход, перекос или повторяющаяся утечка, проверяют не только само изделие, но и опоры, направляющие, соседние соединения и режим работы линии. Причина может быть связана с неверным расчётом перемещений или изменением трассы. До выяснения причины не устраняют симптом силовой затяжкой и не меняют положение компенсатора без проектного решения.
При замене оборудования или изменении режима сверяют параметры новой работы с паспортом и расчётом существующего узла. Сильфонные компенсаторы с повреждёнными гофрами или следами остаточной деформации повторно не нагружают до оценки специалиста. Перед повторным запуском проверяют восстановление опор, направляющих и соединений по утверждённой схеме.
