Датчик разбития стекла реагирует на признаки повреждения остекления, которые распознаёт его конкретная модель. Для установки датчика разбития стекла учитывают тип сенсора, расположение окон, акустику комнаты и требования к зоне обнаружения. Работу проверяют способом, указанным производителем, не разбивая стекло ради испытания.
Какие признаки распознаёт устройство
Датчик разбития стекла — часть охранной системы, предназначенная для обнаружения повреждения окна или другой защищённой стеклянной поверхности. Акустическая модель анализирует звуковой сигнал, а вибрационный сенсор реагирует на колебания конструкции; некоторые изделия объединяют несколько способов обнаружения. Тип действия зависит от модели, поэтому название в каталоге не заменяет чтение её технического описания.
Выбирая место для датчика разбития стекла, сначала выясняют, какие именно окна и типы остекления поддерживает устройство. Результат зависит от расстояния до стекла, угла обзора, планировки и помех, а допустимая зона указана в документации конкретного сенсора. Один прибор не следует считать автоматически подходящим для всех окон дома, особенно если комнаты разделены стенами или имеют разные акустические условия.
Контакт на створке и сенсор разбития стекла выполняют разные задачи. Магнитный контакт сообщает об открывании окна, а стеклянный датчик реагирует на предусмотренные моделью признаки повреждения; разбитие может произойти при закрытой створке. В охранном проекте их используют совместно, если нужна регистрация и открывания, и разрушения остекления.
Где расположить акустический сенсор
Датчик разбития стекла для акустического контроля обычно располагают в помещении так, чтобы защищённые окна находились в предусмотренной зоне приёма. Прямая видимость до остекления помогает звуковому сигналу достигать микрофона, а расположение за мебелью, в закрытой нише или вне помещения может ухудшить обнаружение. Конкретную стену или потолок выбирают по схеме и дальности, указанным изготовителем.
Шторы, плотные занавеси, мягкая мебель и другие звукопоглощающие поверхности могут изменить распространение сигнала в комнате. Проверяют не только пустое помещение, но и обычное положение штор и предметов, которые останутся после монтажа. При сложной планировке, нескольких окнах или большой стеклянной стене может понадобиться несколько точек обнаружения либо сенсор другого типа.
Для вибрационных моделей место крепления выбирают по инструкции: сенсор должен надёжно передавать колебания от защищаемой конструкции. Если его поставить на неподвижную часть здания далеко от стекла, связь между событием и датчиком может оказаться недостаточной. Сначала определяют, что именно должен контролировать прибор — стекло, раму или створку, — и затем выбирают разрешённую изготовителем поверхность.
Что проверить для разных типов остекления
Стекло различается толщиной, размерами и способом установки в раму, а модели сенсоров поддерживают разные сочетания этих параметров. Перед покупкой сверяют документацию по обычному, закалённому, ламинированному или многослойному стеклу, если такие варианты есть в доме. Для панорамных окон, стеклянных дверей и внутренних перегородок отдельно проверяют, входит ли конструкция в зону обнаружения устройства.
Акустический сенсор не следует считать универсальным для любого звука разрушения. Микрофон и алгоритм рассчитаны на заданные признаки, а посторонние резкие звуки могут зависеть от настроек чувствительности и акустики помещения. Если модель поддерживает настройку уровня, его выбирают по документации и проверяют покрытие подходящим тестером, а не повышают чувствительность наугад.
Как подключить и проверить датчик
Проводной прибор подключают к охранной панели или совместимому контроллеру по схеме изготовителя, учитывая тип входа и необходимые оконечные элементы. Беспроводную модель привязывают к совместимому приёмнику и проверяют качество радиосвязи в намеченной точке установки. Низкий уровень сигнала, неподходящее питание или неверно настроенный вход могут привести к потере событий либо постоянной неисправности зоны.
После монтажа выполняют предусмотренный производителем тест с учётом типа стекла и условий комнаты. Если для модели нужен специальный акустический симулятор или тестовый режим, применяют именно этот способ: обычный громкий звук не подтверждает правильную работу, а реальное разбивание стекла создаёт ущерб и не требуется для проверки. При нескольких окнах тестируют все точки, которые должны находиться в зоне конкретного сенсора.
При проверке датчика разбития стекла сохраняют обычное положение штор, дверей и мебели, затем сверяют срабатывание с сообщением панели или приложения. Не закрывают корпус отделкой до завершения испытаний и фиксации результата. Если сигнал нестабилен, корректируют место по инструкции или подбирают отдельный датчик для удалённого окна, а не полагаются на непроверенную дальность.
Как совместить защиту стекла с другими мерами
Сенсор разбития стекла не сообщает сам по себе, заперта ли дверь или открыта оконная створка, и не удерживает остекление от повреждения. Для этих задач применяют замки, магнитные контакты и другие совместимые средства, предусмотренные проектом охраны. Состав системы подбирают по числу окон, доступности помещений и сценарию работы сигнализации.
Беспроводной датчик размещают с учётом сигнала до центрального устройства, материала стен и возможных источников помех. Если уровень связи в конечной точке недостаточен, выбирают иное разрешённое место или используют совместимый ретранслятор, затем повторяют тест системы. Для проводного исполнения заранее планируют защищённый маршрут кабеля до панели и оставляют доступ к соединениям.
Что указать в плане установки
На плане отмечают каждое защищаемое окно, тип стекла, предполагаемое место сенсора, способ подключения и зону охраны. Для каждой комнаты фиксируют расположение штор, крупных шкафов и других предметов, которые могут повлиять на акустический сигнал или обзор. Указывают модель, допустимые условия эксплуатации и результаты проверки после окончательной расстановки мебели.
План датчика разбития стекла должен показывать, какие окна относятся к зоне каждого устройства и как их проверяли. Это важно при переносе мебели, установке новых перегородок или замене остекления: прежний результат испытания не всегда применим к изменившейся комнате. После таких изменений повторяют проверку по инструкции модели и обновляют схему охранной системы.

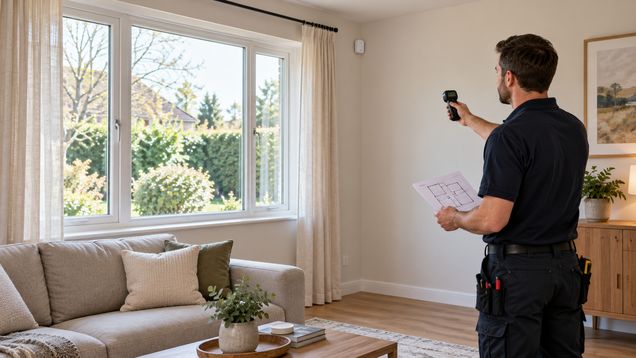

Датчик разбития стекла после замены окна или переноса мебели заново проверяют штатным тестером в режиме, указанном в инструкции. Монтажник фиксирует результат по каждому окну, подтверждает получение события панелью и оставляет владельцу схему зон и сведения о тестовом режиме. Такая проверка учитывает фактическую обстановку и не требует повреждать остекление.
