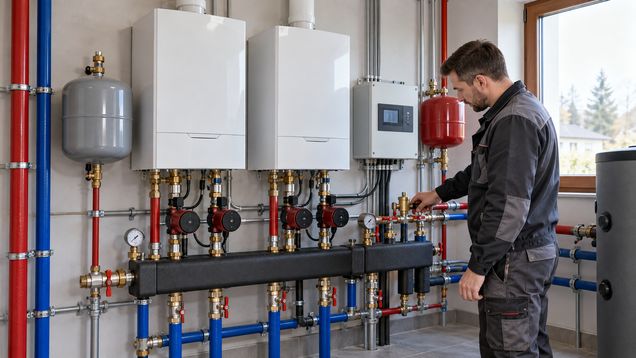

Каскад котлов объединяет несколько теплогенераторов и включает их по мере роста потребности в тепле; при снижении нагрузки часть агрегатов отключается. Такая схема помогает согласовать выдаваемую мощность с текущим спросом и сохранить работу оставшихся блоков при обслуживании одного. Для каскада котлов отопления нужны общий расчёт, совместимая автоматика и гидравлическая схема.
Как работает поэтапное включение
Каскад котлов — это группа котлов, работа которой согласуется общим контроллером или совместимыми встроенными регуляторами. Управление получает данные о запросе тепла и температуре воды, запускает один агрегат, а при дальнейшем росте нагрузки подключает следующие. Когда потребность падает, ступени отключаются в обратном порядке или по алгоритму изготовителя.
При недостатке мощности одного агрегата его температура может быстро расти, а отопление не успевает получить необходимое тепло. В группе с подходящим диапазоном производительности несколько котлов покрывают разные уровни нагрузки; каждый может работать на частичной мощности либо включаться отдельной ступенью. Вариант зависит от того, модулирует ли горелка, какие насосы установлены и как устроена автоматика.
Некоторые контроллеры периодически меняют ведущий агрегат, чтобы выравнивать часы наработки. Эта функция доступна не всегда и не означает, что все котлы автоматически становятся взаимозаменяемыми. Для обслуживания одного блока остальные смогут поддерживать отопление лишь тогда, когда оставшейся мощности достаточно для фактической нагрузки.
Когда выбирают групповую котельную
Такое решение применяют, когда нужна широкая полоса регулируемой мощности, несколько крупных отопительных контуров или резервирование источника тепла. В больших домах и зданиях оборудование может запускаться ступенями в зависимости от погоды и нагрузки. Подходит ли это для конкретного объекта, определяют сравнением с одним модулируемым котлом, а не по одному лишь числу помещений.
Наличие нескольких котлов само по себе не гарантирует экономию. Если агрегаты, насосы и управление подобраны без учёта частичной нагрузки, система может часто запускаться, расходовать лишнее электричество или работать с неудобными температурами. Преимущество появляется только при согласовании характеристик источников, гидравлики, теплопотребителей и алгоритма управления.
Резервирование тоже требует расчёта: два одинаковых агрегата не обязательно обеспечат отопление при отказе одного, если каждый выбран под половину максимального спроса. Проектировщик проверяет ожидаемую потребность здания при расчётных условиях и решает, какая часть мощности должна оставаться доступной после отключения одного блока. Для здания, где требуется непрерывное тепло, также учитывают электропитание, насосы и общие элементы, отказ которых может остановить всю группу.
Подбор мощности и состава
Каскад котлов выбирают по расчётной тепловой нагрузке здания, температурному графику и диапазону изменения потребности в течение сезона. Расчёт учитывает теплопотери, вентиляцию, приготовление горячей воды и особенности работы каждого контура. Ориентироваться только на суммарную паспортную мощность или площадь здания недостаточно: важна выдача при реальных температурах подачи и возврата.
Для каскада котлов отопления определяют мощность каждой ступени и минимальную устойчивую отдачу группы. Если большинство времени достаточно небольшого тепла, слишком крупная первая ступень может вызывать короткие циклы даже при наличии дополнительных котлов. Комбинация агрегатов разной мощности может быть полезна, но её проверяют по таблицам оборудования и возможностям общего регулятора.
До закупки проверяют совместимость котлов по типу топлива, электропитанию, допустимым температурам, системам дымоудаления и сигналам управления. Смешение конденсационных и традиционных моделей требует отдельного проектного решения, поскольку для них могут отличаться условия возврата и защиты теплообменника. Если производитель ограничивает варианты каскада или общую дымовую трубу, эти ограничения имеют приоритет над удобством монтажа.
Гидравлика и обвязка
В каскадной схеме котлы могут подключаться к общим коллекторам или через гидравлический разделитель — решение зависит от сопротивления теплообменников, расходов и насосов. Цель — обеспечить требуемый поток через каждый работающий агрегат, не допуская нежелательного влияния насосов друг на друга. Одна универсальная схема обвязки для любых котлов не подходит.
С каскадом котлов в системе обычно согласуют отдельные насосы, обратные клапаны и запорную арматуру для каждого агрегата, если это указано проектом. Клапаны помогают остановить нежелательную циркуляцию через неработающий котёл, а изолирующая арматура упрощает обслуживание. Диаметры труб и коллекторов рассчитывают по суммарному расходу при одновременной работе предусмотренных ступеней, а не подбирают на глаз.
Для каждого котла проверяют минимальный расход, допустимый перепад давления и требования к температуре обратной воды. Если агрегату нужна защита от слишком холодного возврата или минимального протока, её обеспечивают предусмотренным смесительным узлом или другой одобренной схемой. Не следует перекрывать обязательный путь циркуляции или переносить клапаны с чертежа другой модели.
Контроллер и последовательность работы
Общий регулятор получает сигнал о запросе тепла и сравнивает температуру системы с заданным значением. По настройкам он определяет момент запуска следующего котла, долю мощности каждого агрегата и условия отключения. Для работы используются датчики подачи, а в некоторых системах — наружного воздуха или обратной линии; их количество и расположение указаны в проекте.
Логика включения может быть организована по очереди «ведущий — ведомые» или с одновременной работой нескольких модулируемых горелок. В первом варианте система старается задействовать меньше агрегатов, во втором распределяет нагрузку между несколькими работающими котлами. Выбор зависит от моделей, дымоходной схемы, минимальной мощности и задачи; настройки одной группы нельзя автоматически копировать на другую.
В каскаде котлов отопления температурные уставки, задержки и пороги ступеней настраивают так, чтобы не было частых запусков и заметных провалов подачи. Погодная коррекция может менять требуемую температуру воды, если её поддерживает контроллер и это совместимо с котлами и отопительными приборами. После настройки проверяют запуск одной ступени, подключение дополнительных и корректное отключение при снижении нагрузки.
Размещение, запуск и обслуживание
Каждый котёл устанавливают с учётом требований к помещению, вентиляции, отводу продуктов сгорания, электропитанию и сервисным зазорам. Для газового оборудования подключение выполняют специалисты с требуемыми допусками; дымоход и подачу топлива проверяют до включения. Конденсат от соответствующих моделей отводят по инструкции, не направляя его на поверхности, которые могут повредиться.
При первом пуске специалист заполняет и развоздушивает контуры, проверяет давление, насосы, датчики, защитные блокировки и герметичность соединений. Затем испытывает систему при работе одного котла и нескольких ступеней, наблюдая за расходом, температурами и переключением автоматики. Результаты пусконаладки и основные параметры записывают, чтобы позже можно было сравнить фактическую работу с исходной настройкой.
Плановые осмотры проводят по руководствам всех установленных моделей и общего контроллера. Проверяют фильтры, насосы, обратные клапаны, датчики, соединения и журнал ошибок; топливную арматуру и камеру сгорания обслуживают по регламенту изготовителя. Каскад котлов требует проверки общей автоматики и коллектора наряду с отдельными агрегатами: неисправность одного блока оценивают отдельно, но также сверяют сигнал управления, чтобы отличить локальную поломку от общей причины.
